يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).
أكواب شفط فراغية مدمجة ZP2
كشركة مصنعة محترفة في الصين، يقدم مصنعنا أكواب شفط فراغ مدمجة مخصصة ZP2 (ø6-8) مع تعزيز الأضلاع لمقاومة عالية للتحمل والتشوه. نوفر أيضًا سلسلة UT الرقيقة ZP2 (ø5-20) مع تنورة رفيعة للتعامل مع المواد الهشة بدون تجعد. نحن نخزن خيارات مقاومة للكهرباء الساكنة والفولاذ المقاوم للصدأ للإلكترونيات وخطوط بطاريات الليثيوم.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج

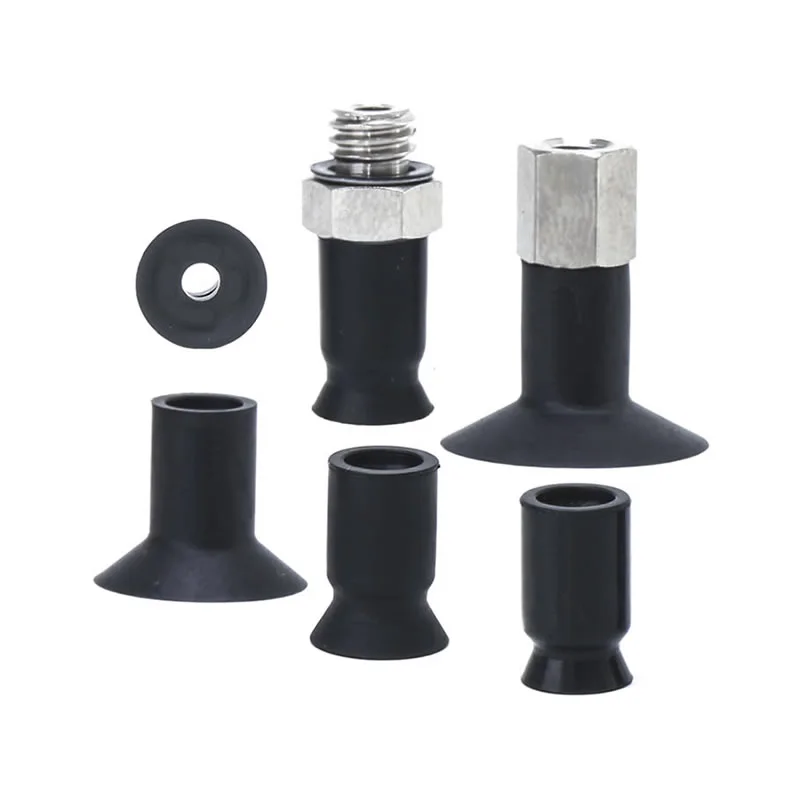

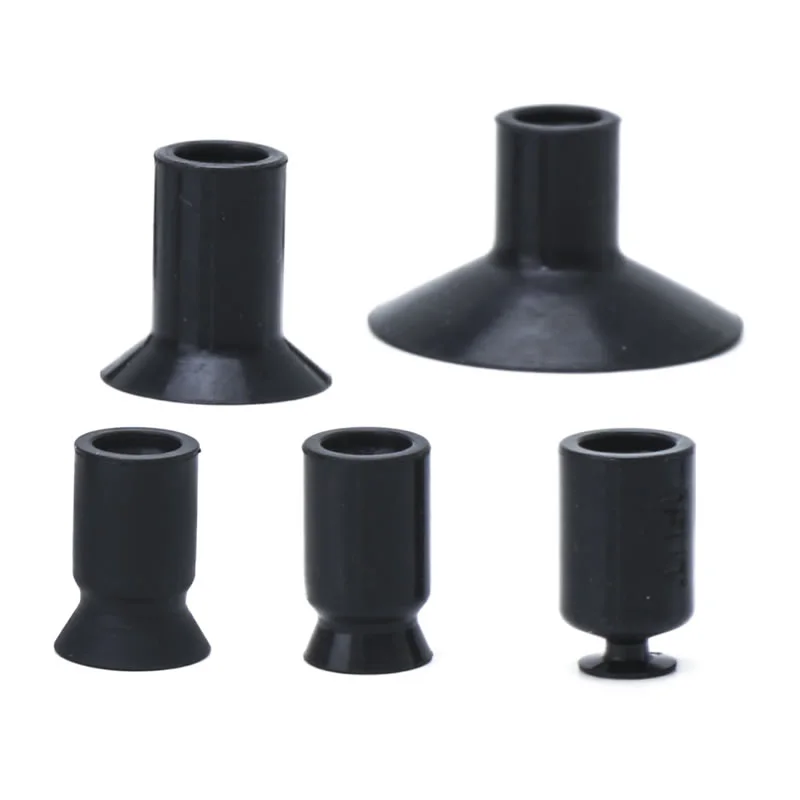

أكواب شفط فراغية مدمجة ZP2
وحدة وسادة التفريغ المدمجة من سلسلة ZP2
سلسلة ZP2-T مع وسادة تفريغ مدمجة للمحول
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
باعتبارنا شركة تصنيع صينية رائدة، يقدم مصنعنا حلول ZP2 لأكواب الشفط المضغوطة المصممة خصيصًا للصناعات الدقيقة، والتي تتميز بالمزايا الأساسية التالية:
أداء عالي، تكلفة منخفضة:ومن خلال الاستفادة من سلسلة التوريد المحلية الناضجة، فإننا نتحكم بشكل فعال في التكاليف مع ضمان أداء شفط استثنائي، وبالتالي تقليل نفقات الشراء لعملائنا.
تصميم عالي التحميل من سلسلة ZP2:تتميز أكواب الشفط المضغوطة ZP2 (ø6–8) ببنية فريدة من نوعها معززة بالأضلاع. وحتى في الأبعاد الصغيرة للغاية، فإنها توفر مقاومة استثنائية للتشوه وثبات الحمل، مما يجعلها الخيار المفضل للتعامل مع الصفائح المعدنية الرقيقة والمكونات البلاستيكية الدقيقة.
سلسلة UT ذات الملف الرقيق ZP2:تم تصميم هذه السلسلة خصيصًا لقطع العمل المرنة (ø5–20)، وتتميز بهيكل تنورة رفيع للغاية. يمنع هذا التصميم البسيط بشكل فعال المواد الهشة - مثل الأغشية الرقيقة وألواح الفينيل - من التجعد أو التشوه أثناء عملية الشفط.
العرض المستقر:بدعم من عمليات التصنيع الناضجة، نستخدم مواد عالية الجودة (مثل السيليكون) جنبًا إلى جنب مع تقنية الاحتفاظ بالفراغ المتقدمة لضمان عمليات الإمساك الآمنة والمستقرة؛ علاوة على ذلك، يسمح مخزوننا الكبير بالتسليم السريع لتلبية متطلبات العملاء.
التعليمات
ما هي الأنواع المختلفة لمنصات ZP2؟
توفر أكواب الشفط المضغوطة ZP2 العديد من هياكل الوسائد لتتناسب مع ظروف العمل الحقيقية:
النوع المسطح: للأسطح الناعمة والصلبة ذات الختم المستقر
مسطحة مع أضلاع: تعمل على تحسين إغلاق الفراغ على الأسطح الخشنة قليلاً
نوع المنفاخ: يعوض اختلافات الارتفاع ويوفر التوسيد
توفر Commaelic تكوينات متعددة لضمان ملاءمة وأداء أفضل في أنظمة التشغيل الآلي.
ما هي نطاقات الحجم المتاحة؟
تشمل الأحجام القياسية: φ40، φ50، φ63، φ80، φ100، φ125
أقطار أصغر: مناسبة للأجزاء الدقيقة أو خفيفة الوزن
أقطار أكبر: شفط أقوى لقطع العمل الثقيلة أو الكبيرة
يحتفظ مصنع Commaelic بمخزون ثابت ويدعم الأحجام المخصصة لتلبية الاحتياجات القائمة على المشاريع.
كيف يمكن مقارنة أكواب ZP2 بـ ZP3 أو ZP؟
سلسلة ZP2: تصميم متوازن مع صلابة أعلى وقدرة على التكيف مع المفاصل الكروية، ومناسب للاستخدام العام والاستخدام الشاق
سلسلة ZP3: تم تحسينها عادةً للتعامل بشكل أخف وأسرع وإعدادات أكثر إحكاما
سلسلة ZP (قياسية): تطبيقات أساسية ذات بنية أبسط
بالمقارنة مع غيرها، توفر أكواب الشفط المضغوطة ZP2 ثباتًا أفضل على الأسطح غير المستوية مع الحفاظ على المرونة في التثبيت واختيار المواد.
هل هي مناسبة للأجزاء الحساسة؟
نعم، مع التكوين الصحيح:
استخدم مواد ناعمة مثل السيليكون للاتصال اللطيف
اختر منفاخًا أو أنواعًا مبطنة لتقليل قوة التأثير
تساعد حوامل التخزين المؤقت الاختيارية على حماية الأسطح الهشة مثل الزجاج أو الأجزاء المطلية
كيفية الطلب
- تمت إضافة 8 أنواع من ø6 إلى ø20.
- ج: لقطع العمل التي تتشوه بسهولة. يمكن إزالة قطع العمل بسهولة بفضل الأضلاع.
- UT: لامتصاص قطع العمل الناعمة مثل الصفائح الرقيقة أو الفينيل. يتم تقليل التجاعيد أو التشوه أثناء الامتزاز.
- ينطبق على محول سلسلة ZP.
|
③ نوع الوسادة
② قطر الوسادة (مم)
|
05 | 06 | ب06 | 07 | ب08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | النوع المسطح مع الأضلاع | — | — | ● | ● | ● | — | — | — | — |
| يوتا | نوع مسطح رقيق | ● | ● | — | — | — | ● | ● | ● | ● |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
| أبعاد تركيب المحول | |
| إذا كان العميل سيقوم بتصنيع المحول، فقم بتصميم المحول بالأبعاد الموضحة بشكل صحيح. |
|
الأبعاد (مم)
الرمز الأخضر هو نماذج مخصصة.
إتش تي
شقة رقيقة مع نوع الضلع
| نموذج | øأ | øB | |||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
|||
| ZP2 | ب06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| ب08 | جي إن | 8 | 9 | ||
| ع | |||||
نموذج للرجوع إليه: ZP2-B06CGN
إتش تي
شقة رقيقة مع نوع الضلع
| نموذج | øأ | øB | درجة مئوية | Y | |||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
|||||
| ZP2 | 05 | يوتا | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | جي إن | 18 | 19 | ||||
| 20 | ع | 20 | 21 | 1.8 | |||
نموذج للرجوع إليه: ZP2-05UTN
تحديد
| حلقة القفل/نوع الوسادة | قطر/أبعاد الوسادة | طلب | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| بدون حلقة القفل | نوع مسطح (ش) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | لقطع العمل ذات الأسطح المسطحة وغير المشوهة |
| النوع البيضاوي (ش) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | لقطع العمل ذات القيود على سطح الامتزاز | |
| نوع مسطح رقيق (يوتا) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | لقطع العمل الناعمة مثل الصفائح الرقيقة أو الفينيل. يمكن تقليل التجاعيد أو التشوه أثناء الامتزاز. | |
| نوع مسطح رقيق مع الضلوع (ط م) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | لقطع العمل الناعمة مثل الصفائح الرقيقة أو الفينيل. يمكن إزالة قطع العمل بسهولة بفضل الأضلاع | |
| نوع منفاخ (ب) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | للاستخدام في حالة عدم وجود مساحة للمخزن المؤقت أو لقطع العمل ذات الأسطح المائلة | |
| مع حلقة القفل | نوع مسطح (ش) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | لقطع العمل ذات الأسطح المسطحة وغير المشوهة |
| نوع مسطح مع الضلوع (ج) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | لقطع العمل التي تتشوه بسهولة. يمكن إزالة قطع العمل بسهولة بفضل الأضلاع | |
| نوع منفاخ (ب) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | للاستخدام في حالة عدم وجود مساحة للمخزن المؤقت أو لقطع العمل ذات الأسطح المائلة | |
| نوع عميق (د) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | لقطع العمل ذات الأسطح المنحنية أو لقطع العمل الكروية | |
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
