يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).
أكواب شفط فراغ الإسفنج ZP2

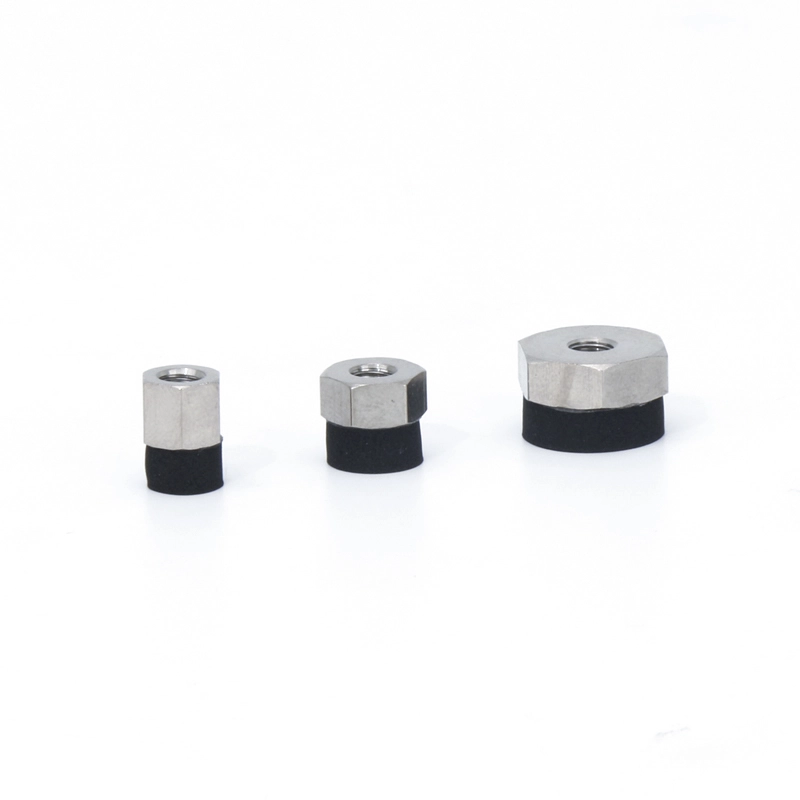

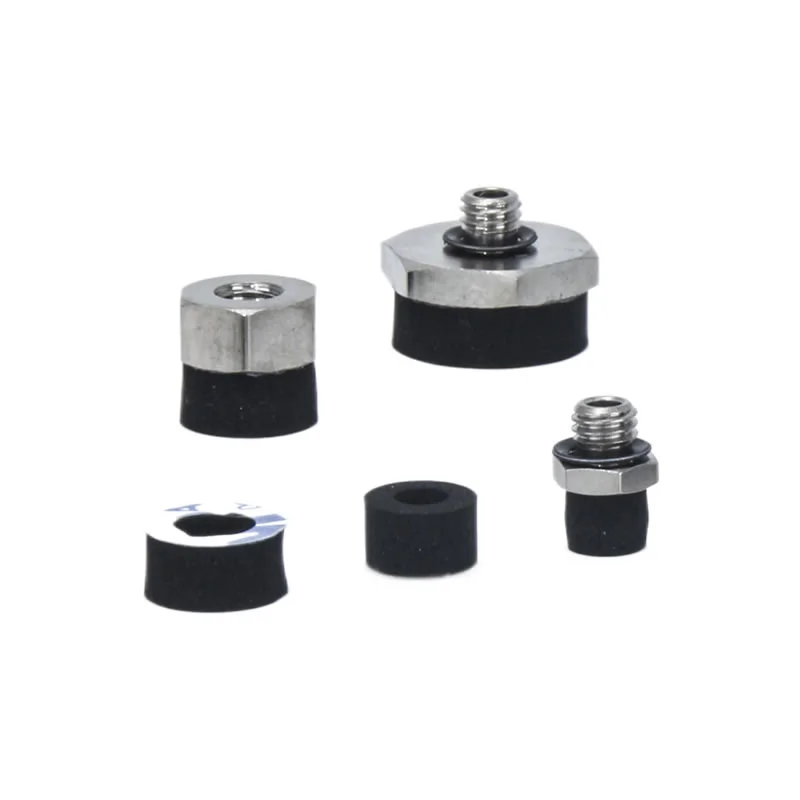

تدير شركة Commaelic مرافق التصنيع الخاصة بها، باستخدام المطاط والسيليكون عالي الجودة ومواد متخصصة مختلفة (مثل المركبات المضادة للكهرباء الساكنة) في إنتاجها. نحن نقدم مجموعة واسعة من مواصفات الحجم للاختيار من بينها. تُستخدم أكواب الشفط الإسفنجية ZP2 على نطاق واسع في قطاع تصنيع الإلكترونيات؛ تم تصميم هذه السلسلة خصيصًا للتعامل مع قطع العمل غير المستوية، وهي متوفرة بأربعة أحجام مدمجة: φ6mm، φ8mm، φ10mm، وφ15mm.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
أكواب شفط فراغ الإسفنج ZP2

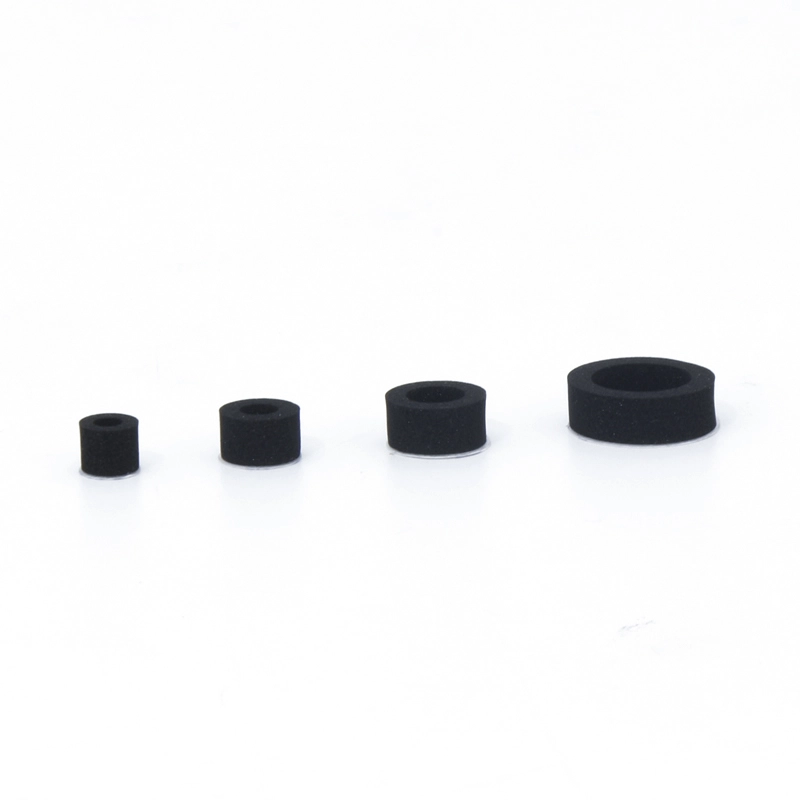

وحدة وسادة الفراغ الإسفنجية من سلسلة ZP2

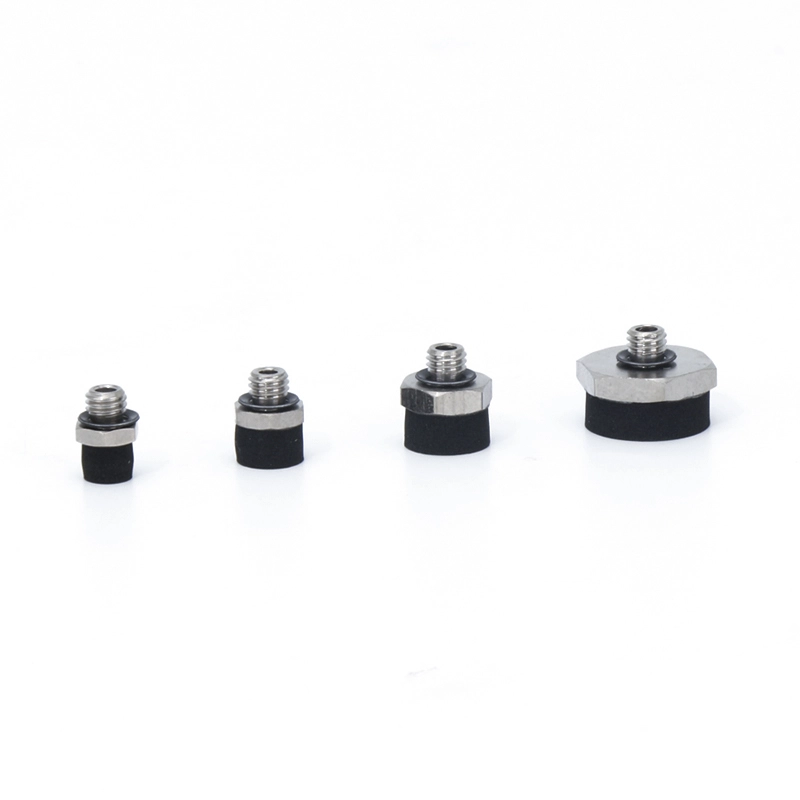

سلسلة ZP2-T مع وسادة فراغ إسفنجية محول
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
تم تصميم أكواب الشفط الإسفنجية ZP2 من أجل الإمساك الثابت بالأسطح غير المستوية أو المنسوجة أو غير المنتظمة في الأنظمة الآلية. تصميمها المدمج والمرن يجعلها مثالية للإلكترونيات، وقولبة الحقن، وصناعات الأعمال المعدنية الصغيرة.
الميزات الرئيسية لأكواب الشفط الإسفنجية ZP2
مادة مرنة للغاية
مصنوعة من مادة إسفنجية ناعمة تتوافق مع النتوءات والمنخفضات والأسطح الخشنة
يضمن إمساكًا لطيفًا وثابتًا دون الإضرار بالمكونات الحساسة
ختم ممتاز
يملأ الفجوات السطحية بشكل فعال لمنع تسرب الفراغ
يحافظ على قوة شفط ثابتة للتعامل الموثوق مع قطع العمل غير المستوية
خيارات متنوعة
متوافق مع الأذرع الآلية وأنظمة المناولة الآلية
مناسبة للإلكترونيات الصغيرة ولوحات الدوائر والمكونات المصبوبة وأجزاء الأجهزة
تصميم مدمج
يسمح البناء الموفر للمساحة بالاندماج في خطوط الإنتاج الضيقة
مثالية للمحطات ذات مساحة التثبيت المحدودة
النماذج المتاحة
متوفر في أشكال مسطحة ومزخرفة لتتناسب مع متطلبات الأسطح المختلفة
قابلة للتكيف مع تطبيقات الأتمتة المختلفة مع احتياجات المعالجة الدقيقة
نطاق القطر
متوفر في φ6mm، φ8mm، φ10mm، وφ15mm
يوفر المرونة لتناسب مجموعة واسعة من قطع العمل الصغيرة وغير المنتظمة
التعليمات
ما هي وسادات الإسفنج ZP2 المستخدمة؟
تعتبر أكواب الشفط الإسفنجية ZP2 مثالية للإمساك بقطع العمل غير المستوية أو المزخرفة أو غير المنتظمة في الأنظمة الآلية، والتي تُستخدم عادةً في الإلكترونيات وقولبة الحقن ومعالجة الأجزاء المعدنية الصغيرة.
ما الأحجام والأشكال المتوفرة؟
إنها تأتي بأقطار φ6mm، φ8mm، φ10mm، وφ15mm بأشكال مسطحة أو مزخرفة، مصممة للتكامل المدمج في الأذرع الآلية وخطوط الإنتاج الآلية.
كيف يجب أن أختار الحجم المناسب؟
اختر كوبًا يتناسب مع مساحة سطح قطعة العمل ووزنها، مما يضمن الاتصال الكافي بالفراغ والتوافق مع نظام التشغيل الآلي الخاص بك.
ما هي سعة التحميل النموذجية؟
يعتمد الحمل على حجم الكوب، ونوع السطح، ومصدر الفراغ؛ تناسب الأكواب الأصغر حجمًا المكونات الخفيفة، بينما يمكن للأكواب الأكبر مقاس φ15 مم التعامل مع الأجزاء الأثقل قليلاً أو غير المستوية.
متى يجب أن أستبدلها؟
استبدل الأكواب إذا كان هناك تآكل أو شقوق أو تشوه واضح، أو إذا أصبح التصاق الفراغ غير مستقر، مما يضمن التعامل الموثوق والآمن.

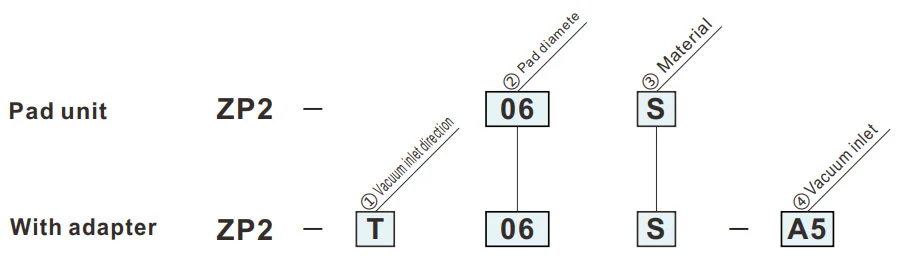

كيفية الطلب
- لامتصاص قطع العمل مع المطبات.
| ①اتجاه مدخل الفراغ | |
| T | رَأسِيّ |
| ②قطر الوسادة (مم) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③المواد | |
| S | إسفنجة CR (مع شريط على الوجهين) |
| ④مدخل الفراغ | |
| أ5 | M5x0.8 (ذكر) |
| ب5 | M5x0.8 (أنثى) |
الأبعاد (مم)
الرمز الأخضر هو نماذج مخصصة.
S
وسادة الإسفنج
| نموذج | øأ | øB | ||
|
② وسادة ضياء. |
③ وسادة مادة |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
نموذج للرجوع إليه: ZP2-06S
أبعاد تركيب المحول
|
لوحة قابلة للتطبيق: 06S
|
لوحة قابلة للتطبيق: 08S
|
|
لوحة قابلة للتطبيق: 10S
|
لوحة قابلة للتطبيق: 15S
|
ZP2-T
رَأسِيّ
أ5
| نموذج | øأ | øB | درجة مئوية | D | E | L | محول | ||||
|
① مكنسة inletdirection |
② وسادة ضياء. |
③ وسادة مادة |
④ مكنسة مدخل |
||||||||
| ZP2 | T | 06 | S | أ5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
نموذج للرجوع إليه: ZP2-T06S-A5
ZP2-T
رَأسِيّ
ب5
| نموذج | øأ | øB | درجة مئوية | E | L | محول | ||||
|
① مكنسة اتجاه المدخل |
② وسادة ضياء. |
③ وسادة مادة |
④ مكنسة مدخل |
|||||||
| ZP2 | T | 06 | S | ب5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
نموذج للرجوع إليه: ZP2-T06S-B5
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
