عندما يتعين على المعدات الآلية التعامل مع مكونات صغيرة في مساحات محدودة للغاية،أكواب شفط فراغية قصيرة النوع ZP2-MUمنفاصلةتوفر حلاً مدمجًا وعمليًا للإمساك بالفراغ. مع أقطار الوسادة من φ2 إلى φ15 مم، والهيكل المنخفض، وخيارات المواد المتعددة، وتكوينات التثبيت المرنة، تم تصميم سلسلة ZP2-MU لتطبيقات المعالجة الدقيقة حيث قد تكون أكواب الشفط التقليدية كبيرة جدًا أو يصعب وضعها.
أكواب الشفط القصيرة من النوع ZP2-MU عبارة عن وسادات تفريغ مدمجة من النوع المسطح تم تطويرها لقطع العمل الصغيرة وخفيفة الوزن والدقيقة. إن هيكلها الموفر للمساحة يجعلها مناسبة بشكل خاص لمعدات التشغيل الآلي ذات الترتيب الكثيف، في حين أن خيارات المواد مثل NBR، ومطاط السيليكون، ومطاط اليوريثان، وFKM، وNBR الموصل، ومطاط السيليكون الموصل تسمح للمهندسين باختيار الحل وفقًا لظروف التشغيل. تدعم السلسلة أقطار الوسادة φ2، φ3.5، φ4، φ5، φ6، φ8، φ10، وφ15 مم، مما يجعلها مناسبة للإلكترونيات وأشباه الموصلات والتجميع الدقيق والتعبئة وغيرها من تطبيقات المعالجة الآلية.
جدول المحتويات
- ما هي أكواب الشفط الفراغي القصيرة النوع ZP2-MU؟
- ما أهمية التصميم المدمج في التشغيل الآلي؟
- ما هي الميزات الرئيسية لZP2-MU؟
- ما هي المواصفات التي يجب على المشترين مراعاتها؟
- كيف تؤثر مواد الوسادة المختلفة على الأداء؟
- أين يمكن استخدام أكواب الشفط الفراغي ZP2-MU؟
- كيف يجب على المهندسين اختيار النموذج الصحيح؟
- ما هي الفوائد التي يمكن أن يجلبوها إلى الأنظمة الآلية؟
- الأسئلة الشائعة حول أكواب الشفط الفراغي قصيرة النوع ZP2-MU
- لماذا تفكر في ZP2-MU لمشروع الأتمتة التالي الخاص بك؟

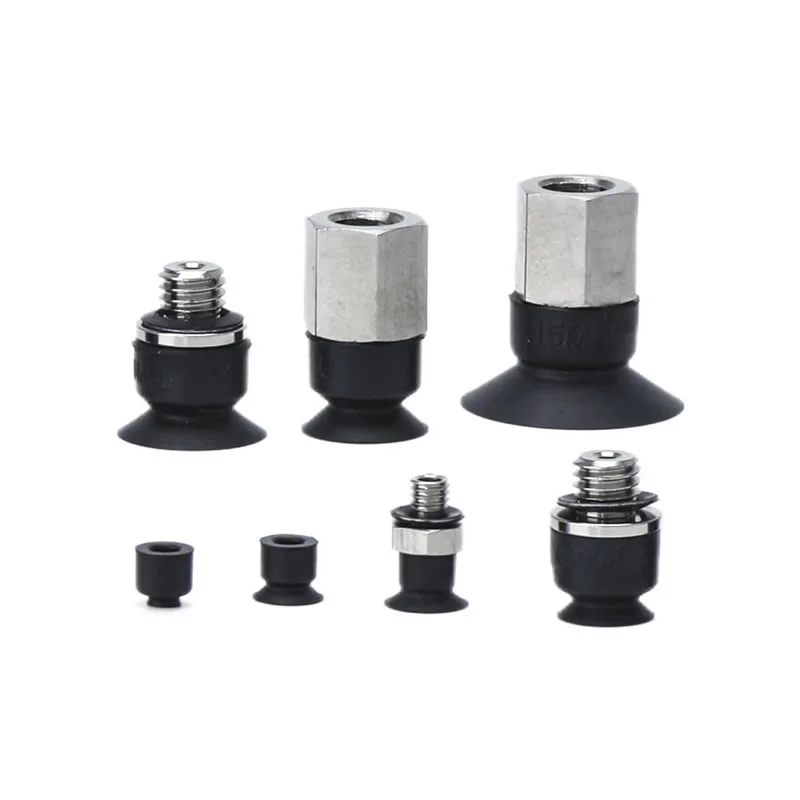

ما هي أكواب الشفط الفراغي القصيرة النوع ZP2-MU؟
أكواب الشفط القصيرة من النوع ZP2-MU عبارة عن وسادات تفريغ من النوع المسطح ضمن سلسلة ZP2، مصممة خصيصًا للتطبيقات التي تتطلب أبعادًا مدمجة وامتصاصًا موثوقًا. وفقًا لمواصفات المنتج، فإن أقطار البطانة المتوفرة تتراوح من φ2 مم إلى φ15 مم، مما يسمح لأكواب الشفط باستيعاب قطع العمل الصغيرة جدًا.
يعد التكوين المنخفض ذا قيمة خاصة عندما يكون ارتفاع التثبيت المتاح مقيدًا. بدلاً من الحاجة إلى تجميع رأسي كبير، يسمح الهيكل القصير بوضع وسادة التفريغ بالقرب من قطعة العمل. يمكن أن يساعد ذلك مصممي المعدات على إنشاء مقابض أكثر إحكاما وتحسين إمكانية الوصول إلى المكونات الصغيرة.
كما يدعم سطح التلامس المسطح الاتصال الوثيق مع قطع العمل المناسبة. في عمليات الالتقاط والمكان الدقيقة، يعد الحفاظ على اتصال مستقر أمرًا مهمًا لأن الحركة المفرطة أو التشوه أو الوضع غير المتناسق يمكن أن يؤثر على دقة التجميع النهائية.
للحصول على معلومات إضافية، يمكن للمشترين مراجعة الفاصلةصفحة المنتج لأكواب الشفط الفراغية ذات النوع القصير ZP2-MUللحصول على معلومات مفصلة عن النموذج وتكوينات الطلب.
ما أهمية التصميم المدمج في التشغيل الآلي؟
أصبحت معدات الأتمتة الحديثة مدمجة بشكل متزايد. غالبًا ما تحتاج الروبوتات والمحركات الخطية ومحطات التجميع وأنظمة المعالجة الدقيقة إلى إجراء عمليات متعددة ضمن نطاق عمل محدود. في مثل هذه البيئات، يمكن أن تؤثر أبعاد كل مكون هوائي على التصميم الميكانيكي العام.
يمكن أن يوفر كوب الشفط القصير العديد من المزايا العملية:
- انخفاض ارتفاع التثبيت:البناء المنخفض مناسب للمساحات الرأسية المحدودة.
- إمكانية الوصول بشكل أفضل:يمكن أن تصل الفوط الصغيرة إلى قطع العمل الموجودة ضمن تخطيطات المكونات الكثيفة.
- تصميم القابض المضغوط:يمكن دمج نقاط الشفط الصغيرة المتعددة في منطقة محدودة.
- التعامل الدقيق:يمكن أن تتناسب أقطار الوسادة الصغيرة مع أسطح قطع العمل الصغيرة بشكل أكثر فعالية.
- تكامل المعدات المرنة:تعمل تكوينات المدخل والخيط المختلفة على تبسيط تصميم النظام الهوائي.
هذه الخصائص تجعل منصات التفريغ المدمجة ذات صلة بشكل خاص بالمصنعين الذين يقومون بتطوير معدات إنتاج آلية عالية السرعة وعالية الكثافة.
ما هي الميزات الرئيسية لZP2-MU؟
يعتمد أداء كوب الشفط الفراغي على أكثر من قطره. يجب على المهندسين أيضًا مراعاة ملف التعريف والمواد وطريقة الاتصال وخصائص قطعة العمل وبيئة التشغيل.
1. أحجام الوسادة فائقة الصغر
موديلات ZP2-MU متوفرة بأحجام φ2، φ3.5، φ4، φ5، φ6، φ8، φ10، وφ15 ملم. هذا الاختيار الواسع يجعل السلسلة مناسبة للمكونات الدقيقة والأجزاء خفيفة الوزن.
2. هيكل الاتصال المسطح
يستخدم تكوين MU تصميم لوحة مسطحة. تم تصميم هذا الهيكل من أجل الاتصال المستقر مع قطع العمل ذات الشكل المناسب ويمكن أن يساعد في الحفاظ على الامتزاز المتسق أثناء دورات الالتقاط والمكان المتكررة.
3. خيارات مواد متعددة
يمكن للمستخدمين اختيار مواد مطاطية مختلفة وفقًا لدرجة الحرارة، والتعرض للمواد الكيميائية، والتآكل، والمتطلبات الكهروستاتيكية. وهذا يجعل عائلة المنتج أكثر قدرة على التكيف من وسادة التفريغ المصنوعة من مادة واحدة.
4. تكوينات تركيب متعددة
تدعم السلسلة خيارات الاتصال بما في ذلك الخيوط الخارجية A3 وتكوينات H5 أو B5 لأحجام مختلفة من اللوحات. تتوفر أيضًا ترتيبات مدخل الفراغ العمودي من خلال تكوينات ZP2-T.
5. خيارات موصلة للتطبيقات الحساسة
يمكن اختيار خيارات NBR الموصلة ومطاط السيليكون الموصل عندما يكون التحكم في الكهرباء الساكنة مهمًا. وهذا ينطبق بشكل خاص على بيئات تصنيع الإلكترونيات وأشباه الموصلات.
ما هي المواصفات التي يجب على المشترين مراعاتها؟
يجب أن يبدأ اختيار كوب الشفط الفراغي بقطعة العمل الفعلية وتكوين الماكينة بدلاً من مجرد اختيار أصغر طراز متاح. المواصفات التالية مهمة عند تقييم ZP2-MU لمشروع التشغيل الآلي.
| مواصفة | الخيارات / المعلومات المتاحة | لماذا يهم؟ |
|---|---|---|
| نوع الوسادة | مو نوع مسطح | يدعم الاتصال المدمج والمستقر مع الأسطح المناسبة |
| قطر الوسادة | φ2، φ3.5، φ4، φ5، φ6، φ8، φ10، φ15 ملم | يسمح بمطابقة الوسادة مع أبعاد قطع العمل الصغيرة |
| مادة | NBR، سيليكون، يوريتان، FKM، NBR موصل، سيليكون موصل | يسمح بالتكيف مع متطلبات درجة الحرارة والمواد الكيميائية والتآكل والتحكم الساكن |
| اتصال | A3، H5، B5 حسب الموديل | يدعم التكامل مع تخطيطات هوائية مختلفة |
| بناء | ملف تعريف قصير/منخفض | مفيد عندما يكون ارتفاع التثبيت مقيدًا |
| قطع العمل النموذجية | مكونات صغيرة وخفيفة الوزن | مناسبة لعمليات الاختيار والمكان الدقيقة |
كيف تؤثر مواد الوسادة المختلفة على الأداء؟
يعد اختيار المواد أحد أهم القرارات عند تحديد وسادة التفريغ. تظهر المواد المختلفة مستويات مختلفة من مقاومة درجات الحرارة، والمقاومة الكيميائية، ومقاومة التآكل، والملاءمة لبيئات صناعية خاصة.
| مادة | نطاق درجة الحرارة النموذجي | التطبيقات المناسبة |
|---|---|---|
| نبر | 0 درجة مئوية إلى 120 درجة مئوية | الأعمال الصناعية العامة والألواح المعدنية والقشرة والكرتون المضلع |
| مطاط السيليكون | -30 درجة مئوية إلى 200 درجة مئوية | التعامل مع أشباه الموصلات وقطع العمل الرقيقة والمعدات المتعلقة بالأغذية |
| مطاط اليوريثان | 0 درجة مئوية إلى 60 درجة مئوية | المناولة العامة للكرتون المموج والصفائح الحديدية والقشرة |
| FKM | 0 درجة مئوية إلى 250 درجة مئوية | التطبيقات المتعلقة بالمواد الكيميائية والبيئات ذات درجات الحرارة الصعبة |
| NBR موصل | 0 درجة مئوية إلى 100 درجة مئوية | تطبيقات أشباه الموصلات التي تتطلب التحكم في الكهرباء الساكنة |
| سيليكون موصل | -10 درجة مئوية إلى 200 درجة مئوية | تطبيقات أشباه الموصلات والإلكترونيات ذات الاهتمامات الكهروستاتيكية |
يجب أن يعتمد الاختيار الفعلي للمواد دائمًا على بيئة التشغيل الكاملة، بما في ذلك سطح قطعة العمل ودرجة الحرارة والمواد الكيميائية وظروف الفراغ وعمر الخدمة المطلوب.
أين يمكن استخدام أكواب الشفط الفراغي ZP2-MU؟
الأبعاد الصغيرة ومرونة المواد لـ ZP2-MU تجعل السلسلة ذات صلة بشكل خاص بالأتمتة الدقيقة.
تصنيع الإلكترونيات وأشباه الموصلات
تتطلب المكونات الإلكترونية الصغيرة معالجة دقيقة لأن القوة الميكانيكية المفرطة أو التفريغ الكهروستاتيكي يمكن أن يؤدي إلى تلف المنتجات الحساسة. لذلك يمكن النظر في خيارات السيليكون الموصل وNBR الموصلة للتطبيقات التي يكون فيها التحكم الثابت جزءًا من تصميم المعدات.
تجميع دقيق
غالبًا ما تتعامل أنظمة التجميع الآلي مع الأجزاء البلاستيكية أو المعدنية أو الإلكترونية الصغيرة. يمكن لكوب الشفط المدمج أن يساعد الأدوات الموجودة في نهاية الذراع على الوصول إلى قطع العمل دون التداخل مع المكونات المجاورة.
أتمتة التغليف
يمكن نقل مكونات التعبئة والتغليف خفيفة الوزن والمنتجات الصغيرة باستخدام تقنية الإمساك بالفراغ. يمكن أيضًا ترتيب العديد من أكواب الشفط الصغيرة لإنشاء نمط إمساك مخصص.
التعامل مع المكونات الدقيقة
عندما يكون حجم قطع العمل بضعة ملليمترات فقط، فقد لا توفر وسادة الشفط الكبيرة منطقة اتصال فعالة. يوفر النطاق φ2–φ15 مم من ZP2-MU المزيد من الخيارات لمطابقة نقطة الإمساك بالمكون.
كيف يجب على المهندسين اختيار النموذج الصحيح؟
يمكن لعملية الاختيار المنهجية أن تقلل من مشاكل التكامل وتحسن موثوقية الإمساك بالفراغ.
- قياس منطقة الاتصال المتاحة.حدد قطر الوسادة الذي يتناسب بشكل آمن مع سطح الإمساك المقصود.
- تحقق من مساحة التثبيت.تأكد من أن الهيكل القصير وتكوين الاتصال المحدد يناسبان القابض.
- تقييم المواد الشغل.يمكن أن يؤثر نسيج السطح والصلابة والمسامية والنظافة على أداء الفراغ.
- اختر المادة المطاطية المناسبة.ضع في اعتبارك درجة الحرارة والمواد الكيميائية والتآكل والكهرباء الساكنة.
- تأكيد اتصال فراغ.قم بمطابقة تكوينات المحول A3 أو H5 أو B5 أو القابلة للتطبيق مع النظام الهوائي.
- اختبار التجميع الكامل.تحقق من استقرار الامتزاز، ووقت الدورة، ودقة تحديد المواقع، وسلوك الإطلاق في ظل ظروف التشغيل الفعلية.
يعد هذا الأسلوب مفيدًا بشكل خاص للمشترين الذين يبحثون عن مصنع أو مورد صيني قادر على دعم متطلبات المكونات الهوائية المخصصة.
ما هي الفوائد التي يمكن أن يجلبوها إلى الأنظمة الآلية؟
بالنسبة لمصنعي الآلات، فإن قيمة وسادة التفريغ المدمجة ليست مجرد حجمها الصغير. ميزتها الحقيقية تأتي من كيفية مساهمة هذا الاكتناز في نظام الأتمتة الشامل.
- كفاءة المساحة:يساعد البناء القصير المهندسين على العمل ضمن مناطق التثبيت المحظورة.
- توافق المكونات:أحجام الوسادة المتعددة تستوعب قطع العمل الصغيرة المختلفة.
- المرونة المادية:تدعم العديد من خيارات المطاط البيئات الصناعية المختلفة.
- التعامل مع الدقة:يمكن أن تكون أسطح التلامس الصغيرة أكثر ملاءمة للمكونات الدقيقة.
- خيارات التحكم الثابت:تتوفر المواد الموصلة لتطبيقات الإلكترونيات وأشباه الموصلات.
- مرونة التكامل:يمكن لتكوينات المدخل والخيط المختلفة تبسيط تصميم المعدات.
- اتساق الإنتاج بالجملة:بالنسبة للأنظمة الآلية التي تستخدم كؤوس شفط متعددة، يعد اتساق الأبعاد أمرًا مهمًا لأداء الإمساك القابل للتكرار.
الأسئلة الشائعة حول أكواب الشفط الفراغي قصيرة النوع ZP2-MU
ماذا يعني MU في سلسلة ZP2؟
يحدد MU التكوين المسطح والقصير ضمن سلسلة ZP2. إنه مصمم للتركيب المدمج والتعامل الدقيق مع قطع العمل الصغيرة وخفيفة الوزن.
ما الأحجام المتوفرة لـ ZP2-MU؟
أقطار الوسادة المتوفرة تشمل φ2، φ3.5، φ4، φ5، φ6، φ8، φ10، وφ15 ملم. يجب اختيار الحجم المناسب وفقًا لأبعاد قطعة العمل ومنطقة الاتصال القابلة للاستخدام.
ما هي المواد المناسبة لتطبيقات أشباه الموصلات؟
يتم إدراج مطاط السيليكون في التطبيقات المتعلقة بأشباه الموصلات، بينما يتوفر مطاط السيليكون الموصل ومطاط NBR الموصل عند الحاجة إلى التحكم في الكهرباء الساكنة. يجب أن يأخذ الاختيار النهائي في الاعتبار بيئة العملية المحددة.
هل يمكن استخدام ZP2-MU في مساحات التثبيت المحدودة؟
نعم. تم تصميم هيكلها القصير والمنخفض خصيصًا للتطبيقات التي يكون فيها ارتفاع التثبيت مقيدًا.
هل يمكن تخصيص أكواب الشفط؟
يمكن تخصيص التكوينات المحددة. يجب على المشترين تقديم معلومات حول قطعة العمل، وقطر اللوحة المطلوبة، والمواد، وتكوين التركيب، واتجاه مدخل الفراغ، وبيئة التشغيل حتى يمكن تقييم التكوين المناسب.
لماذا تفكر في ZP2-MU لمشروع الأتمتة التالي الخاص بك؟
تجمع أكواب الشفط الفراغي قصيرة النوع ZP2-MU بين البناء المدمج، وأقطار الوسادة الصغيرة، واختيار المواد المرنة، وخيارات التركيب المتعددة في حل عملي للتعامل الدقيق مع الفراغ. بدءًا من إنتاج أشباه الموصلات والإلكترونيات وحتى أتمتة التجميع والتعبئة الدقيقة، يمكن لهذه السلسلة أن تساعد مصممي الآلات على مواجهة تحديات قطع العمل الصغيرة ومساحات التثبيت المحدودة.
إذا كنت تقوم بتوفير أكواب شفط مدمجة للمعدات الآلية، أو تقييم مواد مختلفة للوسادات، أو تطوير حل مخصص للإمساك بالهواء المضغوط،فاصلةيمكن أن يساعدك في تحديد تكوين ZP2-MU المناسب وفقًا لمتطلبات التطبيق الخاص بك. لاختيار الطراز، أو الشراء بالجملة، أو الحلول المخصصة، أو الأسئلة الفنية،اتصل بنالمناقشة مشروعك والعثور على الحل المناسب لنظام التشغيل الآلي الخاص بك.
