يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).
أكواب شفط فراغية منخفضة الاحتكاك مثبتة مباشرة ZP3
Commaelec هي شركة مصنعة وموردة محترفة متخصصة في أكواب الشفط الفراغي ذات الاحتكاك المباشر المنخفض ZP3 الخاصة بأكواب الشفط الفراغي منخفضة الاحتكاك والتركيب المباشر. يتراوح قطرها من 4 ملم إلى 16 ملم، وقد تم تصميم هذه الوحدات المدمجة خصيصًا لصناعة الإلكترونيات. تتميز بقضيب عازل تلسكوبي مدمج يولد الحد الأدنى من الغبار، وهي مناسبة بشكل خاص للاستخدام في الإلكترونيات الدقيقة والتطبيقات الطبية والصيدلانية.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
أكواب شفط فراغية منخفضة الاحتكاك مثبتة مباشرة ZP3

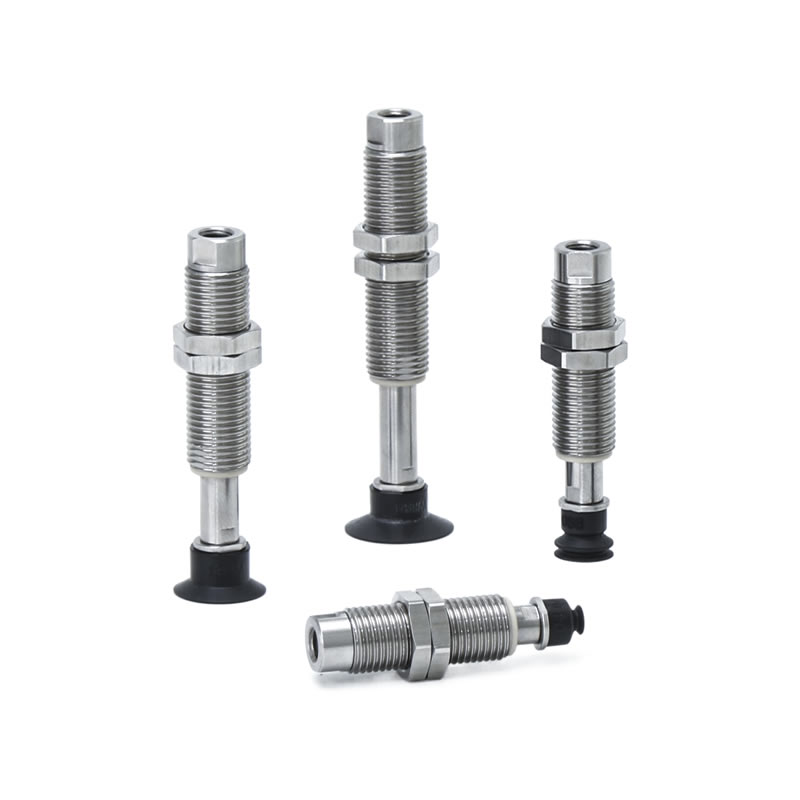

سلسلة ZP3-T مع وسادة تفريغ مدمجة ذات عازل منخفض الاحتكاك
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد

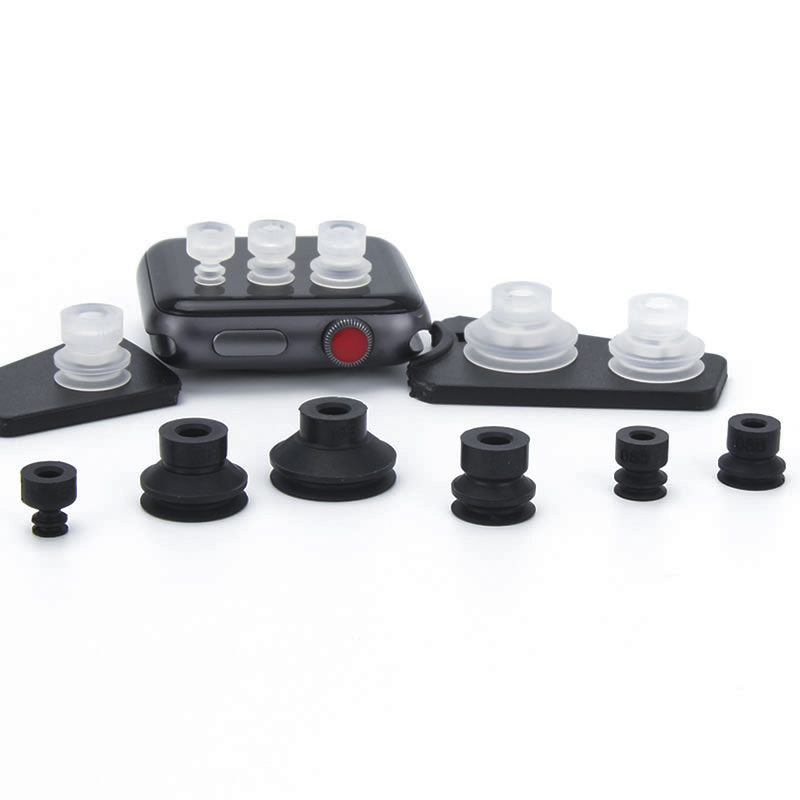

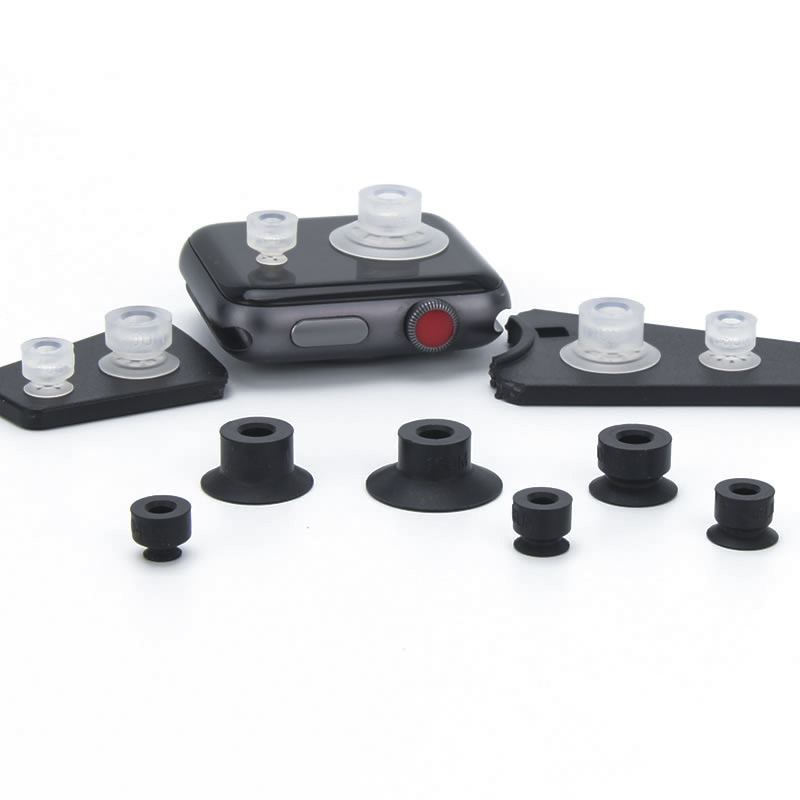

إن أكواب الشفط الفراغي ذات الاحتكاك المباشر المنخفض ZP3 عبارة عن كؤوس شفط مدمجة ومصممة بدقة مصممة للصناعات الإلكترونية والطبية والصيدلانية. بأقطار تتراوح من 4 مم إلى 16 مم، تتميز أكواب التفريغ هذه بقضيب عازل تلسكوبي مدمج يقلل من توليد الغبار، مما يضمن التعامل الآمن والنظيف مع المكونات الحساسة.
ما هي أكواب الشفط الفراغي ذات الاحتكاك المنخفض والمثبتة بشكل مباشر ZP3؟
وسادة فراغية متخصصة ذات إمكانية التركيب المباشر للأنظمة الآلية.
يشتمل على حاجز تلسكوبي منخفض الاحتكاك، مما يقلل من التآكل والتلوث أثناء الدورات المتكررة.
متوافق مع اتجاهات مدخل الفراغ الرأسي والجانبي، مما يسمح بالتركيب المرن في خطوط الإنتاج الضيقة.
متوفر بمطاط وسيليكون ومواد مضادة للكهرباء الساكنة عالية الجودة، مع محولات اختيارية وملحقات مصنوعة بالكامل من الفولاذ المقاوم للصدأ لتطبيقات بطاريات الليثيوم.
التطبيقات
التعامل الدقيق مع الإلكترونيات، مثل لوحات الدوائر والرقائق الدقيقة.
التجميع الطبي والصيدلاني، حيث تعد النظافة وانخفاض التلوث أمرًا بالغ الأهمية.
التكامل في أنظمة الانتقاء والمكان الآلية وخطوط التجميع الآلية.
التعامل مع الأجهزة الصغيرة ومكونات بطارية الليثيوم التي تتطلب الحد الأدنى من توليد الغبار.
المزايا
تصميم مدمج ومنخفض الاحتكاك يقلل من التآكل والغبار والصيانة.
قدرة عالية على التكيف، ودعم اتجاهات مدخل الفراغ المتعددة وتكوينات المخزن المؤقت.
تم تصنيع أكواب الشفط الفراغي ذات الاحتكاك المباشر المنخفض ZP3 من مواد متينة - مثل السيليكون والمطاط - لضمان شفط مستقر وطويل الأمد، وبالتالي توفير عمر خدمة ممتد.
خيارات مرنة مع المحولات والأقواس العازلة والملحقات المصنوعة من الفولاذ المقاوم للصدأ لتلبية الاحتياجات الصناعية المتخصصة.
إن الإنتاج الصيني الفعال من حيث التكلفة مع التكنولوجيا الناضجة وسلسلة التوريد المستقرة يضمن التسليم في الوقت المناسب وأداء عالي الجودة.
لماذا تختار كوماليك؟
مصنع ومورد موثوق به مع إنتاج داخلي ومخزون واسع النطاق.
مجموعة منتجات متنوعة تشمل مواصفات وأشكال وخيارات مواد متعددة.
تقنية ناضجة تضمن التصاق قوي وثبات ومعالجة آمنة للمواد.
خدمة موجهة نحو العملاء مع الاستجابة السريعة والتخصيص والدعم الفني لتحقيق التكامل السلس.
كيفية الطلب
- انخفاض الجسيمات أقل من 1/10 (مقارنة بالمنتجات السابقة).
- سبائك النحاس غير مستخدمة.
- مع احتكاك منخفض، ضوضاء منخفضة! مستوى الضوضاء 45 ديسيبل.
- التحرك بسلاسة لأعلى ولأسفل وفقًا للهيكل المضاد غريب الأطوار.
- تم حل مشكلة العمود العالق بسبب شد الأنبوب!
| ①اتجاه مدخل الفراغ | |
| T | رَأسِيّ |
| ②قطر الوسادة (مم) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③نوع الوسادة | |
| أم | مسطحة مع الأخدود |
| B | منفاخ |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
| ⑤مواصفات المخزن المؤقت | |
| D | الدورية (منخفضة الاحتكاك) |
| ⑥السكتة العازلة (مم) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ مدخل الفراغ | |
| ب5 | م5 × 0.8 |
الأبعاد (مم)
الرمز الأخضر هو نماذج مخصصة.
أم
مسطحة مع الأخدود
| نموذج | A | B | C | D | المخزن المؤقت | |||||||
|
① مكنسة مدخل اتجاه |
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
⑤ المخزن المؤقت المواصفات. |
⑥ المخزن المؤقت سكتة دماغية |
⑧ مكنسة مدخل |
||||||
| ZP3 | T |
4 6 8 |
أم |
N S U F جي إن ع |
D | 3 | ب5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
نموذج للرجوع إليه: ZP3-T16UMND15-B5
B
منفاخ
| نموذج | A | B | C | D | المخزن المؤقت | |||||||
|
① مكنسة مدخل اتجاه |
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
⑤ المخزن المؤقت المواصفات. |
⑥ المخزن المؤقت سكتة دماغية |
⑧ مكنسة مدخل |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F جي إن ع |
D | 3 | ب5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
نموذج للرجوع إليه: ZP3-T08BND6-B5
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
| نوع الوسادة | قطر الوسادة (مم) | طلب | أسطح وأشكال قطع العمل النموذجية | |||||||
| مستوي | لوح | منحرف | ارتفاعات مختلفة | محدب | زيتية | |||||
|
|
|
|
|
|
|||||
| إعلان P مدمج | شقة (U) |
|
ø1.5~ø3.5 | لامتصاص قطع العمل ذات السطح المسطح وغير المشوه | ⚪ | X | X | X | X | X |

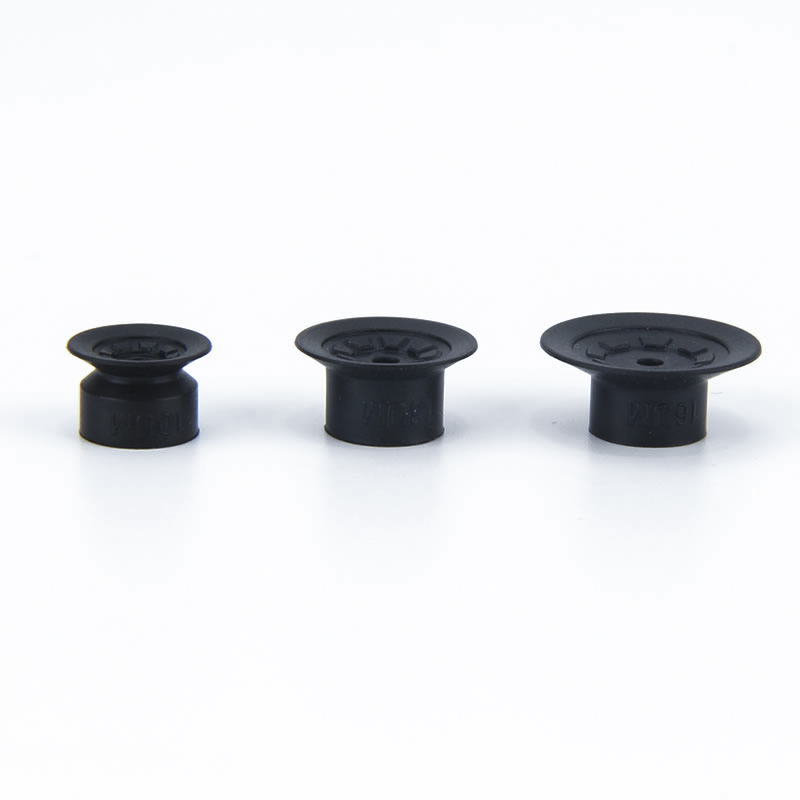

| مسطحة مع الأخدود (UM) |
|
ø4~ø16 | لقطعة الشغل التي من المحتمل أن تتشوه | ⚪ | X | X | X | X | △ | |
| منفاخ (ب) |
|
ø4~ø16 | لامتصاص قطع العمل ذات السطح المائل | ⚪ | △ | ⚪ | X | △ | X | |
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
