يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).
أكواب شفط خالية من العلامات ZP3

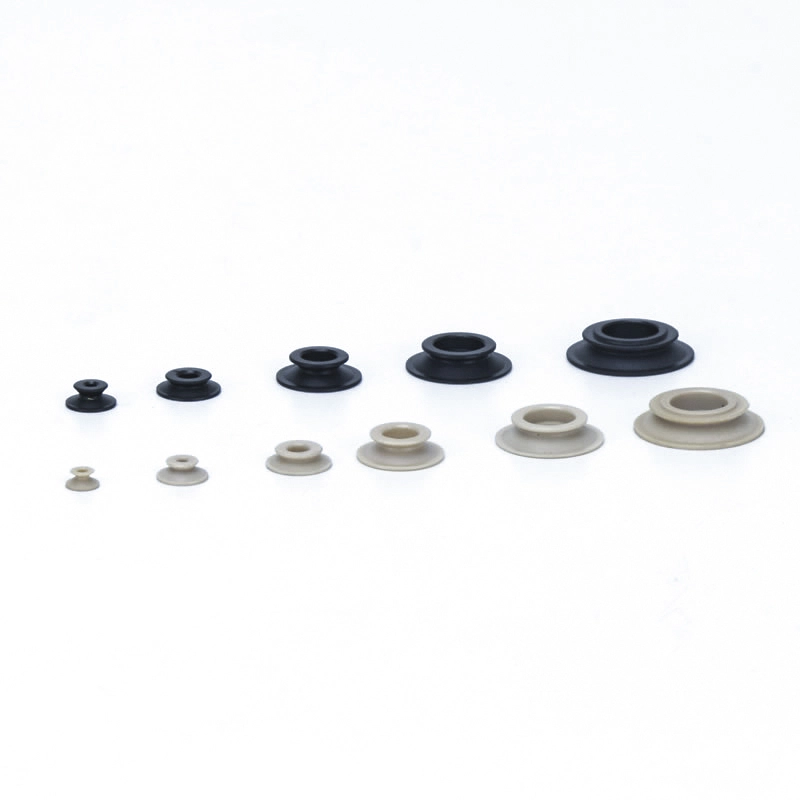

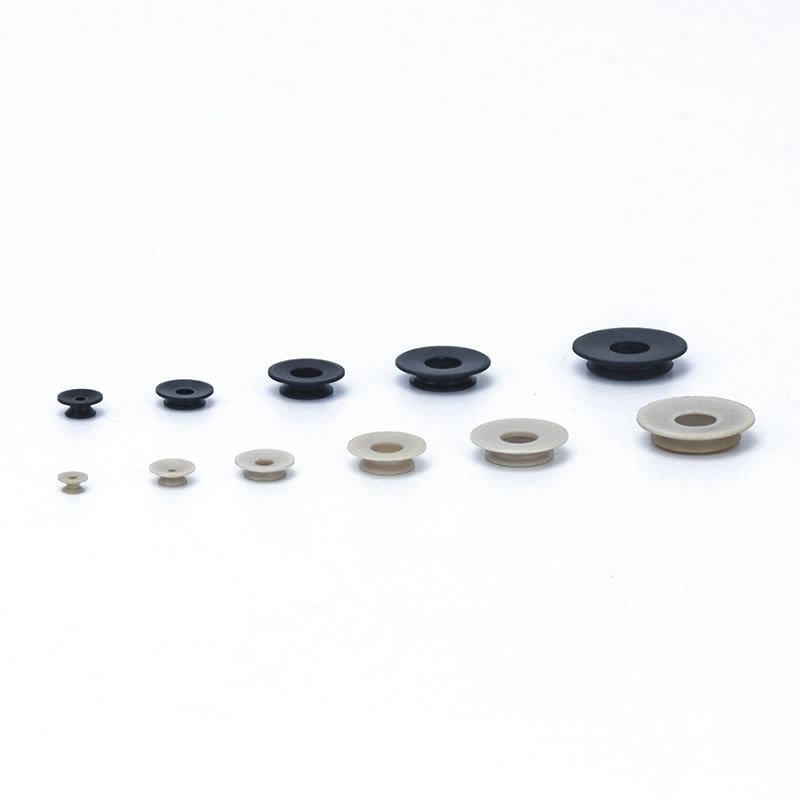

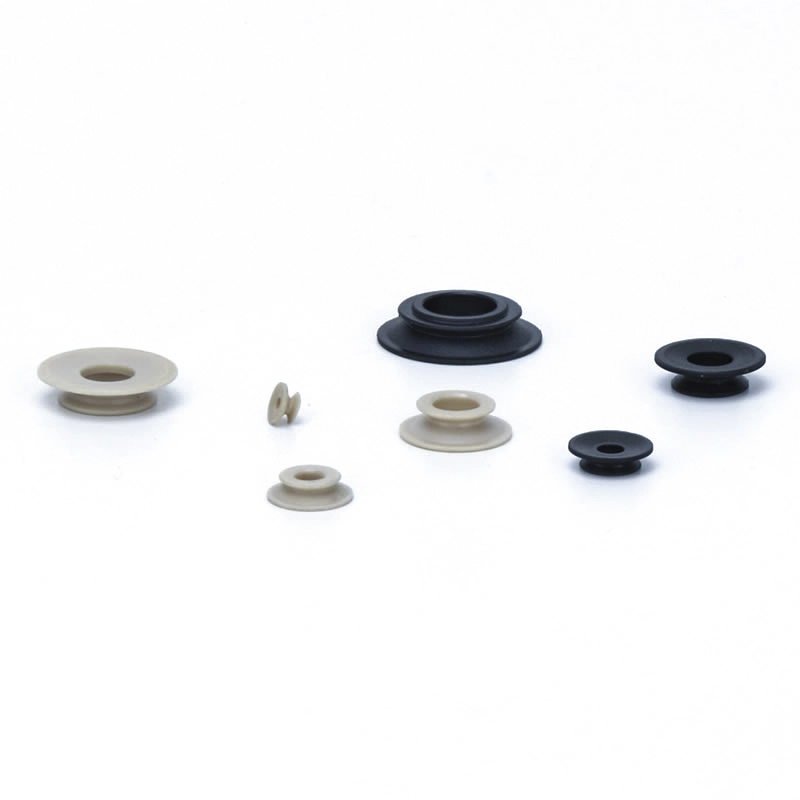

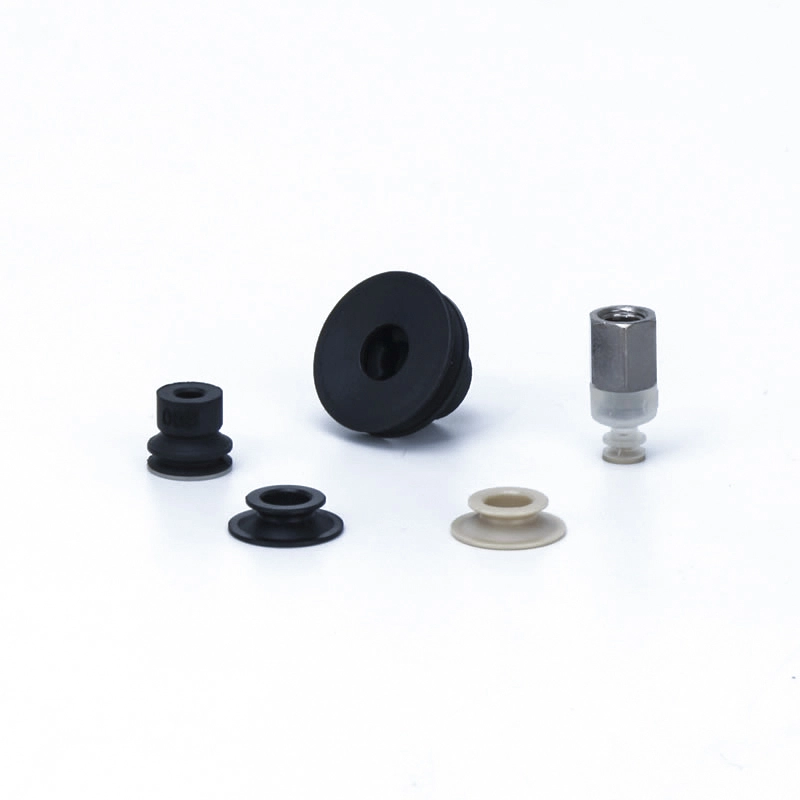

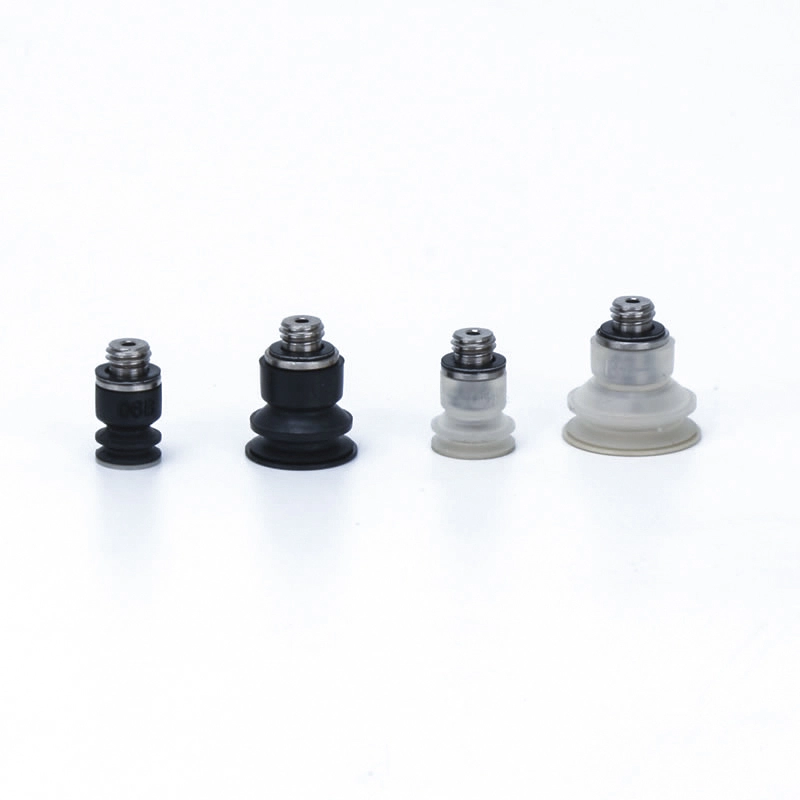

أكواب الشفط الخالية من العلامات ZP3 من Commaelic عبارة عن أكواب شفط مدمجة (φ4–16 مم) مع مخازن مؤقتة تلسكوبية مدمجة للحد من الغبار. مثالية للألواح الكهروضوئية، ورقائق أشباه الموصلات، والعدسات البصرية، ولوحات OLED/LCD، والمكونات الطبية، فهي توفر خيارات مخصصة، وتركيبًا مرنًا، ومواد مضادة للكهرباء الساكنة، وملحقات من الفولاذ المقاوم للصدأ.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
أكواب شفط خالية من العلامات ZP3
وسادة مرفقة من الراتنج خالية من العلامات من سلسلة ZP3
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
أكواب الشفط الخالية من العلامات ZP3 هي أكواب شفط صغيرة مصممة بدقة ومصنوعة في الصين، ومصممة هندسيًا للتعامل مع الأسطح الحساسة دون التسبب في خدوش أو علامات. مصنوعة من السيليكون عالي الجودة وملحقات PEEK الاختيارية، فهي توفر التصاقًا موثوقًا به، وتوليد الحد الأدنى من الغبار، وأداء مكنسة كهربائية مستقرًا. تعتبر أكواب الشفط هذه مثالية للأتمتة في الصناعات الحساسة مثل الإلكترونيات والخلايا الكهروضوئية والأجهزة الطبية.
التطبيقات
الألواح الكهروضوئية:نقل وتركيب آمن دون الإضرار بالأسطح الزجاجية.
رقائق أشباه الموصلات (السيليكون):التعامل الدقيق مع الرقائق الهشة أثناء التصنيع.
العدسات البصرية (الزجاج/الراتنج):قبضة آمنة لتجميع العدسات دون تلف السطح.
شاشات العرض الإلكترونية (لوحات OLED/LCD):نقل وتركيب بدون خدوش.
مكونات الأجهزة الطبية:التعامل مع ملحقات الأدوات الجراحية أو الأجزاء الحساسة بأمان.
الميزات الرئيسية
تصميم خالي من العلامات:يمنع الخدوش أو تلف السطح أثناء المناولة.
الحجم الصغير:متوفر بأقطار صغيرة (4-16 ملم)، مناسب للمساحات الضيقة.
مواد عالية الجودة:تتوفر أكواب التفريغ التي لا تترك علامات في خيارات السيليكون وPEEK، مما يوفر مقاومة ممتازة للمواد الكيميائية ومقاومة للحرارة.
الحد الأدنى من الغبار:يقلل المخزن المؤقت التلسكوبي المدمج من توليد الغبار في البيئات الحساسة.
التثبيت المرن:اتجاه مدخل الفراغ الرأسي أو الجانبي؛ يمكن أن تشمل محولات أو أقواس من الفولاذ المقاوم للصدأ.
خيارات قابلة للتخصيص:حلول مصممة لتلبية الاحتياجات الصناعية المحددة.
التعليمات
س1: ما هي الصناعات التي تستفيد أكثر من أكواب الشفط هذه؟
ج: الإلكترونيات، والخلايا الكهروضوئية، والبصريات، وأشباه الموصلات، والتصنيع الطبي الدقيق.
Q2: هل يمكنني تخصيص حجم أو مادة كوب الشفط؟
ج: نعم، تتوفر أكواب الشفط الخالية من العلامات ZP3 بأقطار مختلفة، ومواد سيليكون أو نظرة خاطفة، وملحقات اختيارية مضادة للكهرباء الساكنة أو من الفولاذ المقاوم للصدأ.
س3: كيف تقلل هذه الأكواب من تلف السطح؟
ج: تضمن المواد الناعمة عالية المرونة والتحكم الدقيق في ضغط الفراغ عدم حدوث خدوش أو علامات أثناء الرفع والوضع.
كيفية الطلب
- لا توجد علامات امتزاز (مكونات مطاطية) متبقية على قطعة العمل.
> يتجنب الاتصال المباشر بين قطعة العمل والمطاط عن طريق تثبيت ملحق نظرة خاطفة على وسادة المنفاخ لمنع نقل المكونات المطاطية. - مثالية لوسادة المنفاخ من سلسلة ZP3 (من ø4 إلى ø16)
| ②قطر الوسادة (مم) | |
| رمز | وسادة قابلة للتطبيق |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③المواد المرفقة | |
| P | نظرة خاطفة |
| جي بي | نظرة خاطفة موصلة |
| M | بوم |
| جنرال موتورز | بوم موصلة |
- عند الطلب باستخدام لوحة، ضع "*" أسفل رقم جزء اللوحة كما هو موضح أدناه. لاحظ أنه لا يتم تسليم الوسادة مع المرفق مجمعًا.
- عندما يكون الملحق مصنوعًا من مادة PEEK موصلة، استخدم مادة موصلة للوسادة.
- قم بتنظيف المنتج قبل استخدام المرفق.
- لا يتم تنظيف هذا المنتج بعد المعالجة. إذا تم استخدام المنتج بالحالة التي تم شحنه بها، فقد يتم ترك مادة متبقية على قطع العمل. تنظيف قبل الاستخدام.
- إذا كان ملامسة المواد الصلبة يمثل مشكلة، فلا تستخدم هذا المنتج.
الأبعاد (مم)
الرمز الأخضر هو نماذج مخصصة.
K
مرفق الراتنج
| نموذج | øأ | øB | درجة مئوية | D | P | محول وسادة لا. |
||||||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
|||||||
| ZP3 | 04 | K |
P جي بي M جنرال موتورز |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F جي إن ع |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
عندما يكون الملحق مصنوعًا من مادة PEEK موصلة، استخدم مادة موصلة للوسادة.
نموذج للرجوع إليه: لوحة المحول ZP3-08KGP للرجوع إليها: ZP3-08BGN / ZP3-08BGS
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
| نوع الوسادة | قطر الوسادة (مم) | طلب | أسطح وأشكال قطع العمل النموذجية | |||||||
| مستوي | لوح | منحرف | ارتفاعات مختلفة | محدب | زيتية | |||||
|
|
|
|
|
|
|||||
| إعلان P مدمج | شقة (U) |
|
ø1.5~ø3.5 | لامتصاص قطع العمل ذات السطح المسطح وغير المشوه | ⚪ | X | X | X | X | X |
| مسطحة مع الأخدود (UM) |
|
ø4~ø16 | لقطعة الشغل التي من المحتمل أن تتشوه | ⚪ | X | X | X | X | △ | |
| منفاخ (ب) |
|
ø4~ø16 | لامتصاص قطع العمل ذات السطح المائل | ⚪ | △ | ⚪ | X | △ | X | |
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
