يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).

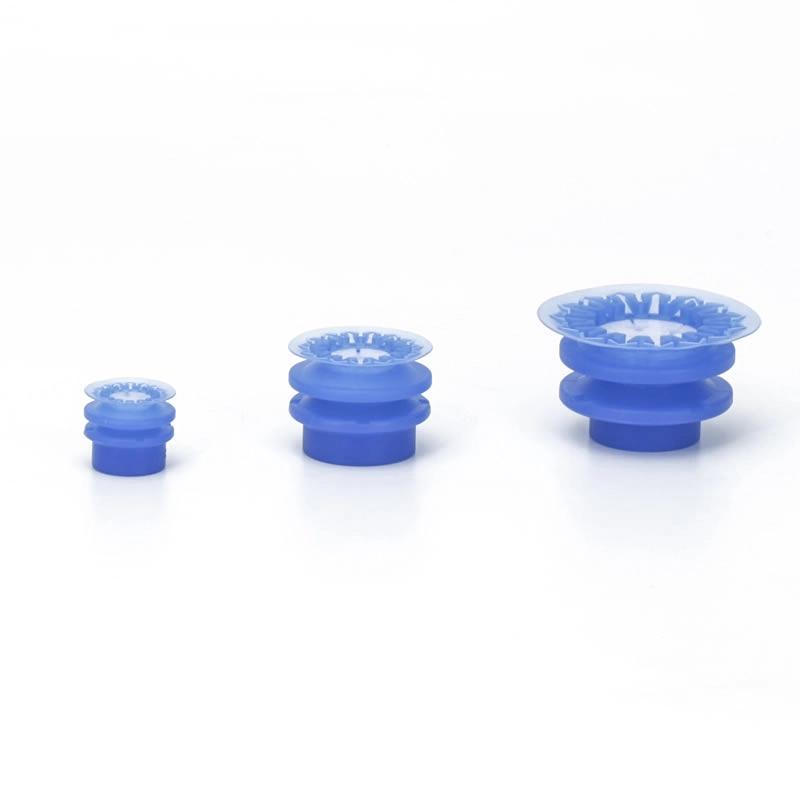

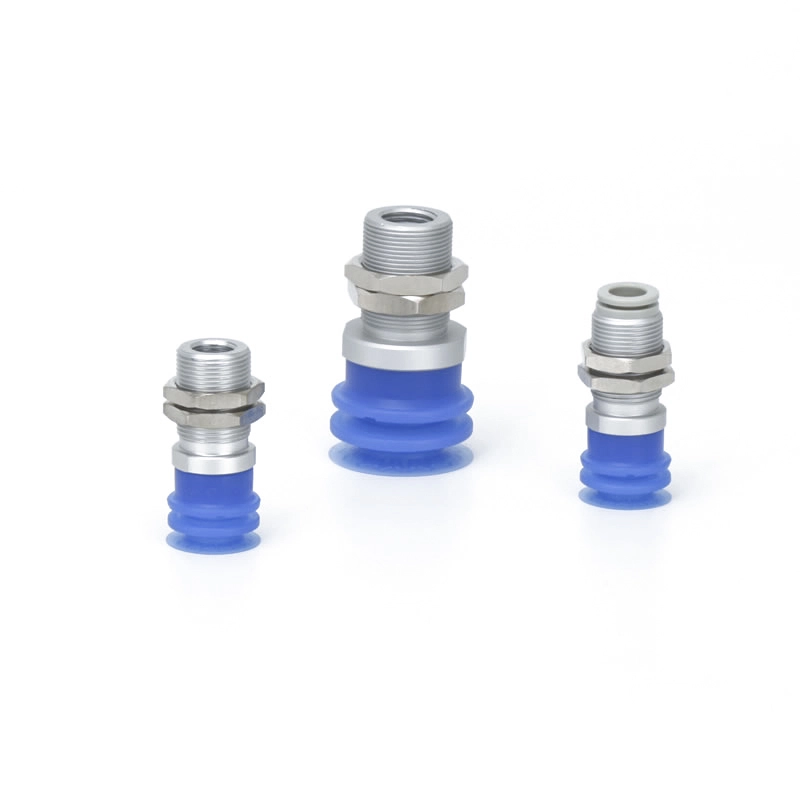

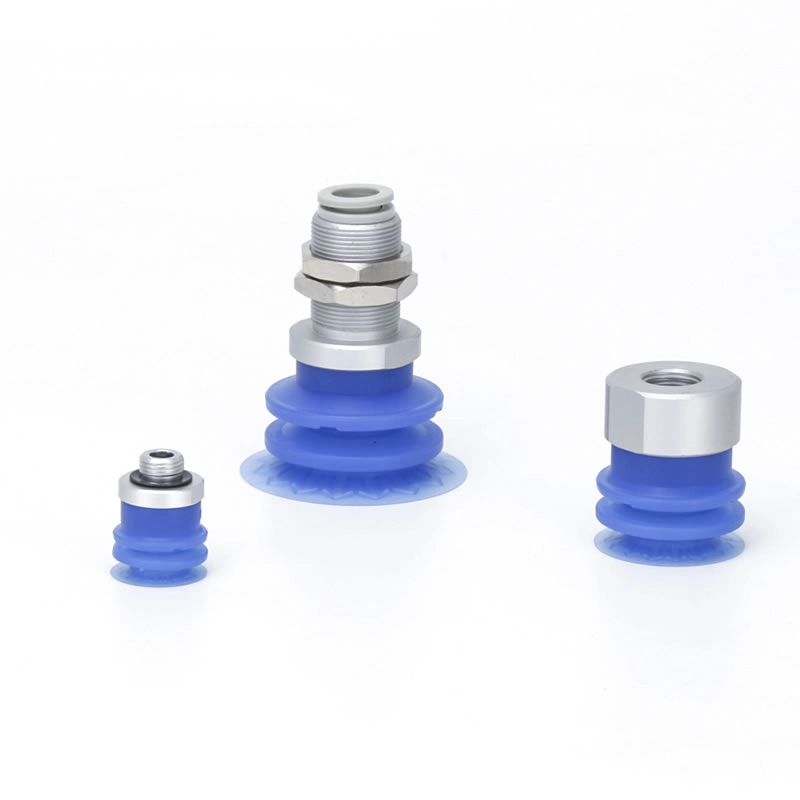

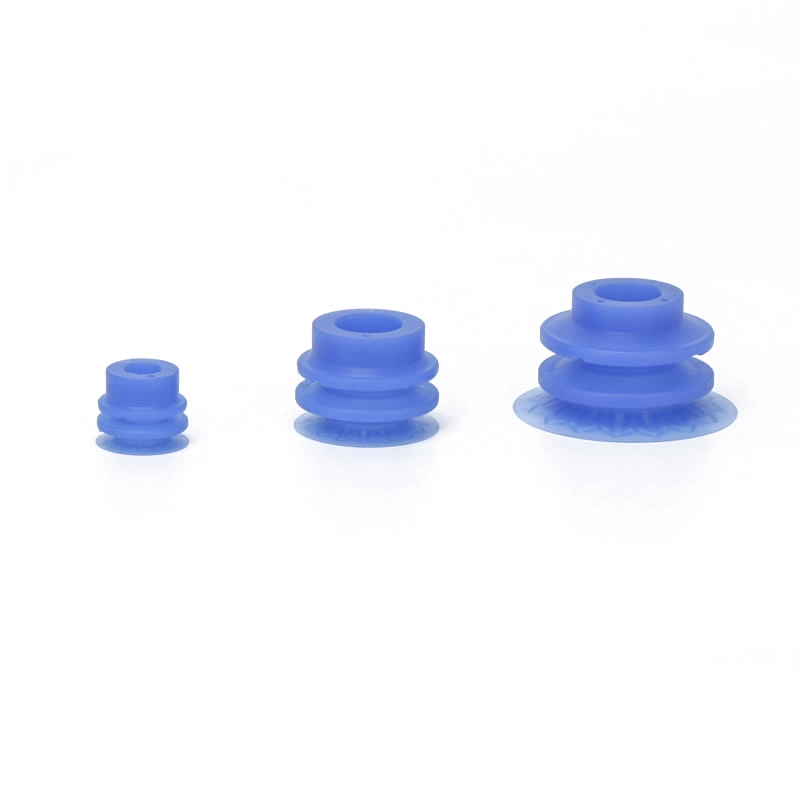

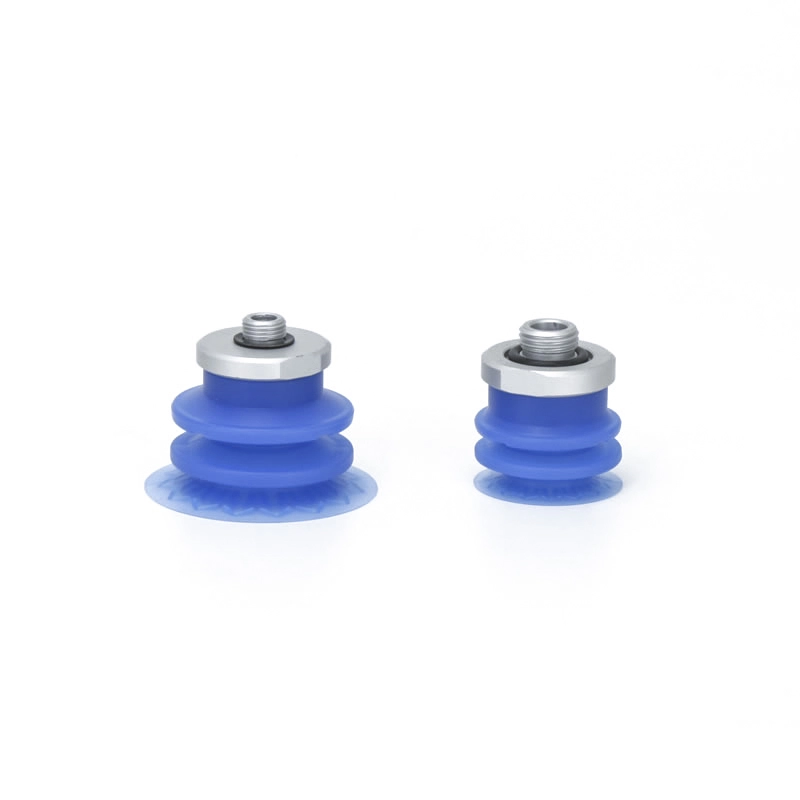

منفاخ أكواب شفط الفراغ 2.5 مرحلة ZP3P-JT
بالنسبة لكؤوس الشفط الفراغي ذات 2.5 مرحلة، فإن ZP3P-JT متخصصة في التعامل بدقة عالية مع المواد الرقيقة والمرنة وسهلة التشوه. يتم تطبيقها على نطاق واسع في خطوط التعبئة الآلية للمنتجات الغذائية والطبية والاستهلاكية، مما يتيح الإمساك المستقر لأكياس الأفلام والأغطية البلاستيكية والتعبئة الناعمة. بفضل شفة الغلق المرنة ومواد السيليكون الصحية، فإنها تضمن التصاقًا ثابتًا، وتقلل من التشوه، وتدعم التشغيل النظيف والفعال في بيئات التشغيل الآلي عالية السرعة.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
منفاخ أكواب شفط الفراغ 2.5 مرحلة ZP3P-JT
وحدة وسادة التفريغ من سلسلة ZP3P ذات 2.5 مرحلة
سلسلة ZP3P-T مع منصات فراغ منفاخ محول 2.5 مرحلة
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
المزايا الرئيسية لأكواب الشفط الفراغي ذات 2.5 مرحلة ZP3P-JT
التكيف الأمثل والمرونة:يتوافق الهيكل من النوع المنفاخ والتنورة المرنة مع أسطح الأفلام غير المستوية أو المنحنية، مما يضمن الإمساك الآمن.
تأثير التخميد الممتاز:يمتص تصميم الأكورديون الاهتزاز أثناء العمليات عالية السرعة، مما يقلل من تشوه الفيلم.
تعويض الارتفاع:تسمح الطبقات متعددة المراحل بمعالجة الأفلام ذات السماكات المختلفة دون فقدان الشفط.
تقليل الضرر/العلامات:يحمي السيليكون الناعم والتنانير المتخصصة التغليف الرقيق، ويمنع التجاعيد أو التمزقات أو العلامات.
التعامل مع المواد المتنوعة:مناسبة لأفلام التعبئة والتغليف الغذائية والطبية ومستحضرات التجميل، وكذلك البلاستيك الرقيق وألواح الإيثيلين.
تصميم مبسط:تدعم التكوينات أحادية الطبقة أو متعددة الطبقات سهولة التثبيت والتكامل في أنظمة الالتقاط والمكان الآلية.
التعليمات
ما هو استخدام سلسلة ZP3P-JT؟
تُستخدم أكواب الشفط الفراغي ذات 2.5 مرحلة ZP3P-JT للتعامل مع الأفلام المرنة والمواد الرقيقة القابلة للتشوه. يتم تطبيقها على نطاق واسع في تغليف المواد الغذائية والطبية، بما في ذلك أكياس المشروبات، وأكياس المسحوق، وتغليف الأدوية، وكذلك الفرز اللوجستي ومعالجة الأفلام الآلية.
هل هناك خيار لتقليل تشوه الحقيبة؟
نعم، تساعد تنورة الغلق المرنة والبنية المضلعة المُحسّنة على توزيع الضغط بالتساوي
يقلل من التجاعيد والتسرب والتشوه أثناء المناولة
ما هي الميزات الرئيسية لكوب الشفط ZP3P-JT؟
تتميز أكواب الشفط الفراغي ذات 2.5 مرحلة ZP3P-JT بهيكل منفاخ ذو 2.5 مرحلة، مما يوفر مزيجًا من المرونة وقدرات امتصاص الصدمات. تشتمل تنورتها على تصميم مضلع مقوى، مما يعزز بشكل فعال أداء الختم والثبات. يضمن سطح الشفط المسطح قبضة آمنة على المواد الرقيقة، بينما تدعم الوحدة تسارعًا يصل إلى 4G، مما يمنع الاهتزاز والتشوه بشكل فعال.
هل هي مناسبة للتطبيقات عالية السرعة؟
نعم، مصممة لخطوط الإنتاج الآلية عالية السرعة
أداء مستقر في ظل التسارع/التباطؤ السريع (حتى 4G)
مثالية لعمليات الانتقاء والمكان والتعبئة السريعة

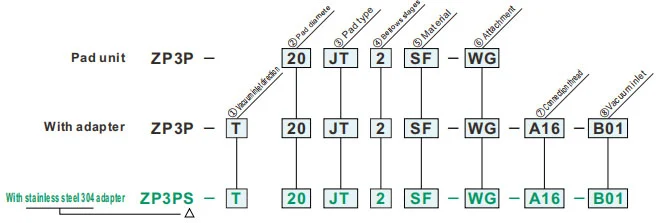

كيفية الطلب
- لنقل الامتزاز لقطع العمل مع تغليف بغشاء ناعم مرن
- تنورة رقيقة وأضلاع ذات شكل خاص
- مرفق مسطح لتقليل التجاعيد
- وسادة زرقاء اللون، من السهل تمييز وسادة المكنسة الكهربائية حسب اللون أثناء فحص التلوث
تحديد
| نطاق درجة حرارة التشغيل | - 30 ~ 90 درجة مئوية | |
| وسادة | مادة | مطاط السيليكون |
| لون | أزرق | |
| الصلابة (الشاطئ أ:±5°) | ايه 40/س | |
| مرفق | مادة | الراتنج الصناعي / الفولاذ المقاوم للصدأ |
| لون | أبيض | |
| ①اتجاه مدخل الفراغ | |
| T | رَأسِيّ |
| ②قطر الوسادة (مم) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③نوع الوسادة | |
| جي تي | نوع منفاخ |
| ④ مراحل المنفاخ | |
| 2 | 2.5-المرحلة |
| ⑤المواد | |
| سادس | مطاط السيليكون |
| ⑥المرفق | |
| لا شيء | بدون مرفق |
| W | مرفق فتحة كبيرة |
| دبليو إف | ملحق مسطح |
| وم | مرفق شبكي |
| مجموعة العمل | مرفق مسامي |
| ⑦ موضوع الاتصال | ⑧مدخل الفراغ | قطر الوسادة | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | لا شيء | - | ذكر خيط |
AG01 | جي1/8 | ● | ● |
| AG02 | جي1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | جي1/2 | - | ● | ||||
| أنثى خيط |
BG01 | جي1/8 | ● | - | |||
| BG02 | جي1/4 | - | ● | ||||
| ذكر خيط |
أ16 | M16x1.0 | أنثى خيط |
ب01 | آر سي 1/8 | ● | - |
| لمسة واحدة ملائمة |
08 | آر سي 1/4 | ● | - | |||
| أ20 | M20x1.0 | أنثى خيط |
ب02 | 8 ملم | - | ● | |
| لمسة واحدة ملائمة |
10 | 10 ملم | - | ● | |||
| مرفق | W | دبليو إف | وم | مجموعة العمل | |
| صورة الجزء |
|
|
|
|
|
| وصف | حجم الثقب الموسع لضمان معدل تدفق الشفط متوافق مع مضخات منفاخ الفراغ |
لتقليل التجاعيد بالنسبة لقطع العمل الرفيعة ذات التشوه القليل، يتم إغلاق منفذ الشفط بسطح مستو لمنع شفط قطع العمل يحد من حركة التنورة ويقلل من تلف قطعة العمل |
يمنع دخول المواد الغريبة إلى الأنابيب، سهل التحقق من الانسداد وسهل التنظيف، عنصر مرشح الشفط المنخفض يستبدل التردد | - | |
| رقم الجزء | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
