يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).
أكواب شفط فراغية ذات وصلة كروية عالية الصلابة ZP3E
تقدم أكواب الشفط الفراغي ذات الوصلات الكروية عالية الصلابة ZP3E من شركة Commaelec الصينية حلولًا مخصصة للتعامل مع الأحمال الثقيلة والمساحة الكبيرة. مع سطح مانع للتسرب محزز وتصميم وصلة كروية، فإنها تضمن التصاقًا مستقرًا على المواد غير المستوية أو المسامية. مثالية للزجاج والصفائح المعدنية والتغليف، فهي توفر أداءً موثوقًا لا يترك علامات في الأنظمة الآلية.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج

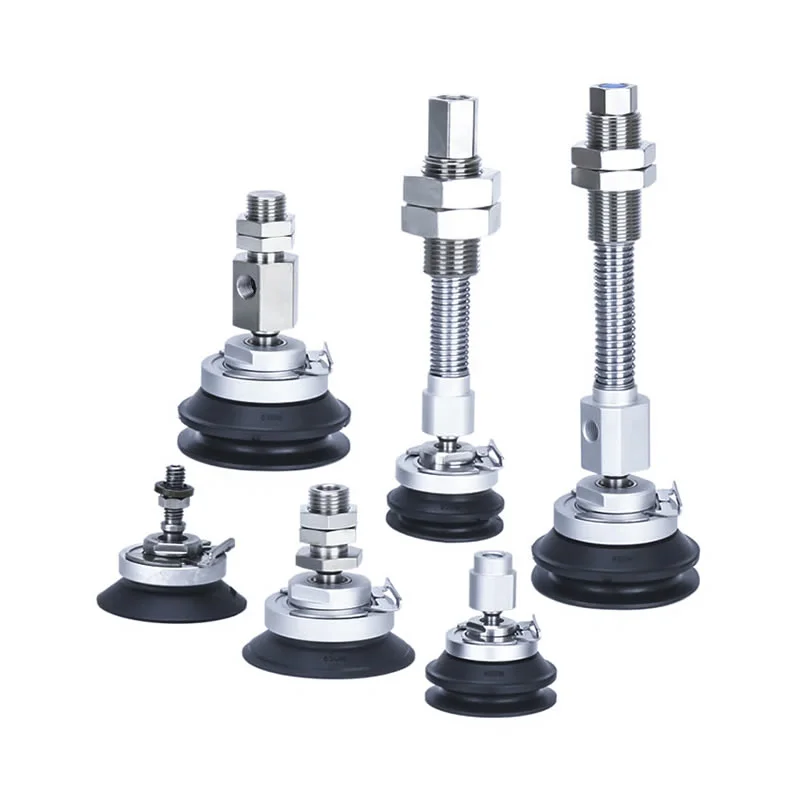

أكواب شفط فراغية ذات وصلة كروية عالية الصلابة ZP3E
سلسلة ZP3E-TF مع وسادات فراغية من نوع وصلة كروية عالية الصلابة
سلسلة ZP3E-TF مع منصات فراغ من النوع المفصلي الكروي عالي الصلابة
سلسلة ZP3E-YF مع وسادات فراغية من نوع وصلة كروية عالية الصلابة
سلسلة ZP3E-YF مع وسادات فراغ من النوع المفصلي الكروي عالي الصلابة
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
إن أكواب الشفط الفراغي ذات المفاصل الكروية عالية الصلابة ZP3E عبارة عن كوب شفط فراغي من الدرجة الصناعية مصمم خصيصًا للتعامل مع قطع العمل الثقيلة أو الكبيرة أو ذات الأسطح غير المنتظمة داخل الأنظمة الآلية.
يضمن هيكلها عالي الصلابة قبضة ثابتة على المواد الثقيلة مثل الزجاج والصفائح المعدنية والكرتون.
يسمح تصميم المفصل الكروي بتعديل الزوايا المتعددة، مما يتيح للكوب التكيف تلقائيًا مع الأسطح المائلة أو غير المنتظمة.
يعزز سطح الختم المحزز قدرات الاحتفاظ بالفراغ، مما يضمن الشفط الفعال حتى عند التعامل مع المواد المسامية.
يتم استخدام سلسلة المنتجات هذه على نطاق واسع في مجالات مثل الأتمتة الروبوتية، والتعبئة والتغليف، وتصنيع السيارات، ومعالجة الزجاج؛ إنه مناسب بشكل خاص للتطبيقات ذات المتطلبات العالية للغاية لقوة الإمساك والاستقرار والمرونة.
الميزات الرئيسية
** صلابة عالية والاستقرار **
تم تصميم هذه السلسلة خصيصًا لقطع العمل شديدة التحمل وذات الأسطح الكبيرة - مثل الزجاج والصفائح المعدنية والكرتون - وتوفر نطاق قطر يمتد من 32 مم إلى 125 مم، مع خيارات لكل من الهياكل أحادية الطبقة ومزدوجة الطبقة. يتميز السطح بملمس محزز يعزز بشكل فعال الاحتفاظ بالفراغ ويضمن ثبات الإمساك، حتى عند التعامل مع المواد المسامية.
** وظيفة الكرة المشتركة **
من خلال دمج هيكل مفصل كروي متكامل، تسمح الوحدة بتعديل مرن ومتعدد الزوايا. فهو يعوض تلقائيًا أسطح قطع العمل المائلة أو غير المستوية، مما يضمن أداء إغلاق متسق وقوة شفط موثوقة طوال عمليات المعالجة الديناميكية.
**آلية التخزين المؤقت الاختيارية**
يمكن إضافة آلية تخزين مؤقت اختيارية لامتصاص قوى التأثير المتولدة عندما يتلامس كوب الشفط مع قطعة العمل. وهذا يحمي بشكل فعال كلاً من جسم كوب الشفط وأسطح قطع العمل الدقيقة من التلف. في بيئات ركوب الدراجات عالية التردد، تساعد هذه الميزة على إطالة عمر خدمة المعدات وتعزيز المتانة الشاملة.
**خيارات المواد**
يتم تصنيع أكواب الشفط ذات المفاصل الكروية عالية الصلابة ZP3E باستخدام مواد مطاطية وسيليكونية عالية الجودة، مما يوفر إمكانات إغلاق ممتازة ومقاومة للتآكل. تتوفر المواد المضادة للكهرباء الساكنة كخيار، مما يجعل الوحدة مناسبة للاستخدام في تصنيع الإلكترونيات وبيئات غرف الأبحاث. بالإضافة إلى ذلك، يمكن إقرانها بتركيبات من الفولاذ المقاوم للصدأ لتلبية متطلبات التطبيق المحددة لتصنيع بطاريات أيون الليثيوم والإعدادات الصناعية القاسية.
**تصميم قابل للفصل**
تتميز أكواب الشفط الفراغية ذات المفاصل الكروية عالية الصلابة بهيكل معياري ZP3E، مما يسهل عملية الصيانة الروتينية واستبدال المكونات بسهولة. وهذا يقلل بشكل فعال من وقت التوقف عن العمل ويقلل من تكاليف التشغيل على المدى الطويل. علاوة على ذلك، تتيح خيارات التكوين المرنة إمكانية دمجها بسلاسة في مجموعة واسعة من الأنظمة الآلية.

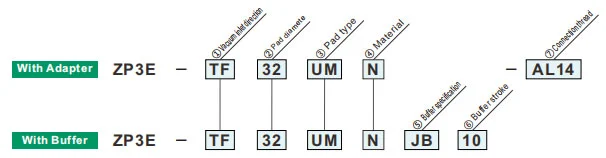

كيفية الطلب
| ①اتجاه مدخل الفراغ | |
| تف | رَأسِيّ |
| YF | جانبي |
| ②قطر الوسادة (مم) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤مواصفات المخزن المؤقت | |
| جي بي | الدورية (النحاس، مع البطانة) |
| ج.ف | الدورية (الصلب، مع البطانة) |
| ③نوع الوسادة | |
| أم | نوع مسطح مع الأخدود |
| بي ام | نوع منفاخ مع الأضلاع والأخدود |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
| ⑥السكتة العازلة | |
| 10 | 10 ملم |
| 25 | 25 ملم |
| 30 | 30 ملم |
| 50 | 50 ملم |
| 75 | 75 ملم |
| 100 | 100 ملم |
| ⑦مدخل الفراغ | ZP3E-T/عمودي | ZP3E-Y/الجانبي | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| خيط ذكر | AL6 | M6x1 | ● | — | — | — |
| AL12 | م12x1.25 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16x1.5 | — | ● | — | ● | |
| أنثى | ب8 | M8x1.25 | ● | — | ● | — |
| ب12 | م12x1.75 | — | ● | — | ● | |
قوة رد الفعل الربيع
| قطر الوسادة (مم) |
تشديد عزم الدوران ± 5% [نيوتن · م] | السكتة الدماغية العازلة (مم) | قوة رد الفعل الربيع [N] | ||
| نحاس، مع جلبة (JB) | فولاذ، مع جلبة (JF) | عند 0 السكتة الدماغية | في السكتة الدماغية الكاملة | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
