يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).

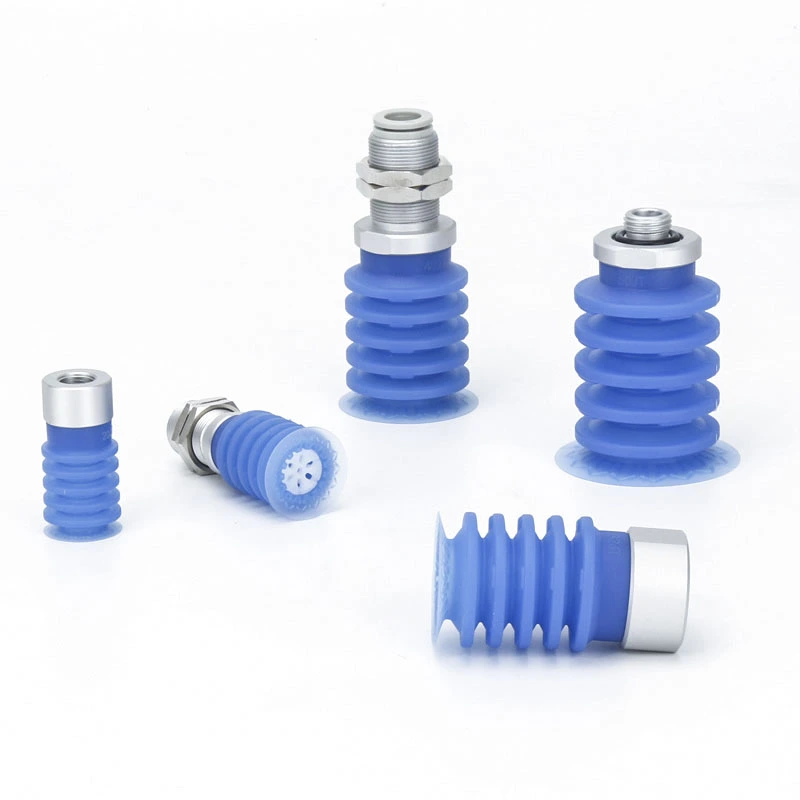

منفاخ أكواب شفط 5.5 مرحلة ZP3P-JT
نحن ندعوك للاختيار من بين أكواب الشفط الفراغي ذات منفاخ 5.5 مرحلة ZP3P-JT الخاصة بمصنعنا، والمتوفرة في مجموعة من الأقطار بما في ذلك 20 مم، و25 مم، و32 مم، و40 مم، و50 مم. تم تصميم هذه السلسلة خصيصًا لتطبيقات تغليف الأفلام الآلية في الصناعات الغذائية والطبية، كما أنها مناسبة بشكل مثالي للتعامل مع العديد من المواد المرنة المعرضة للتشوه. يتميز الهيكل ذو 5.5 بوصة (الأكورديون) بأضلاع دعم داخلية مدمجة تمنع بشكل فعال جدران كوب الشفط من الالتصاق ببعضها البعض؛ علاوة على ذلك، فإن قدرة حركة التوسيد المتأصلة في هذا التصميم تعوض تلقائيًا تباينات الارتفاع التي تتم مواجهتها عند الإمساك بالمواد المعبأة في أكياس.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
منفاخ أكواب شفط 5.5 مرحلة ZP3P-JT
وحدة وسادة التفريغ من سلسلة ZP3P ذات 5.5 مرحلة
سلسلة ZP3P-T مع منصات فراغ منفاخ محول 5.5 مرحلة
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
ما هو استخدام كؤوس الشفط الفراغي ذات المنفاخ 5.5 مرحلة ZP3P-JT؟
مُصمم للتعامل الآلي مع عبوات الأفلام شديدة التشوه في الصناعات الغذائية والطبية.
يتعامل مع عبوات السوائل/المسحوق، بما في ذلك أكياس المشروبات وأكياس الصلصة وأكياس مسحوق الحليب وأكياس الدقيق.
مناسبة للأغشية الرقيقة وألواح الإيثيلين والألواح البلاستيكية والمواد المرنة الأخرى في أنظمة الالتقاط والمكان الآلية عالية الدقة.
يدعم أيضًا سيناريوهات الأتمتة الصناعية الخفيفة مع متطلبات النظافة الصارمة.
الميزات الرئيسية لمنفاخ 5.5 مرحلة
هيكل من نوع الأكورديون:تتميز أكواب الشفط الفراغي ذات 5.5 مرحلة ZP3P-JT بتصميم منفاخ متعدد الطبقات معزز بأضلاع داعمة، مما يمنع الالتصاق بشكل فعال ويضمن التشغيل السلس.

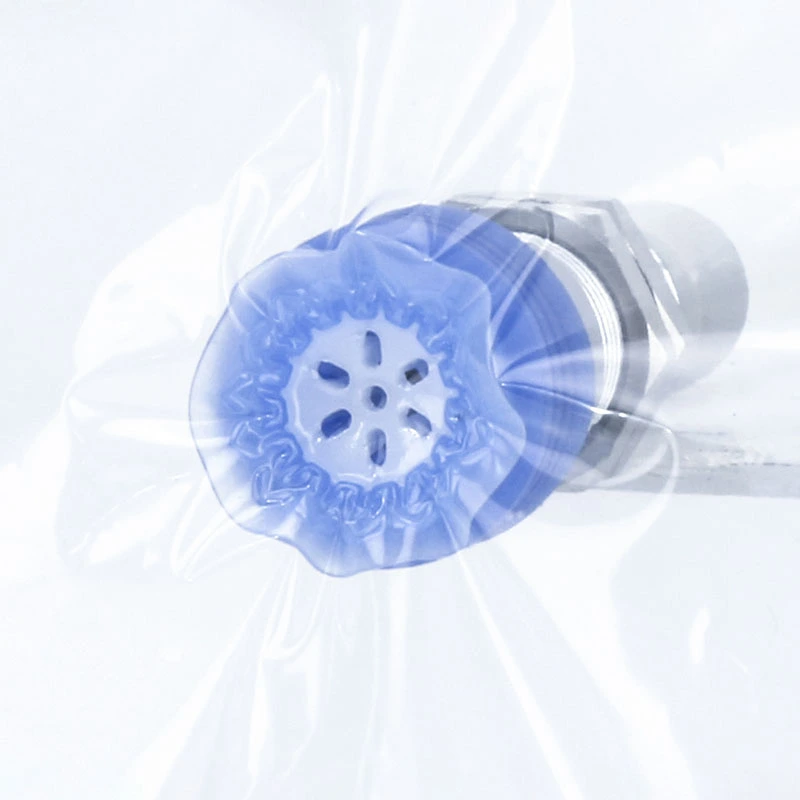

تنورة فيلم مرنة:يضمن إغلاق محكم، ويقلل من التسربات، ويمنع التجاعيد.
قنوات الفراغ المتاهة:قم بتوسيع منطقة الشفط والحفاظ على تدفق الفراغ من أجل الإمساك الموثوق به.

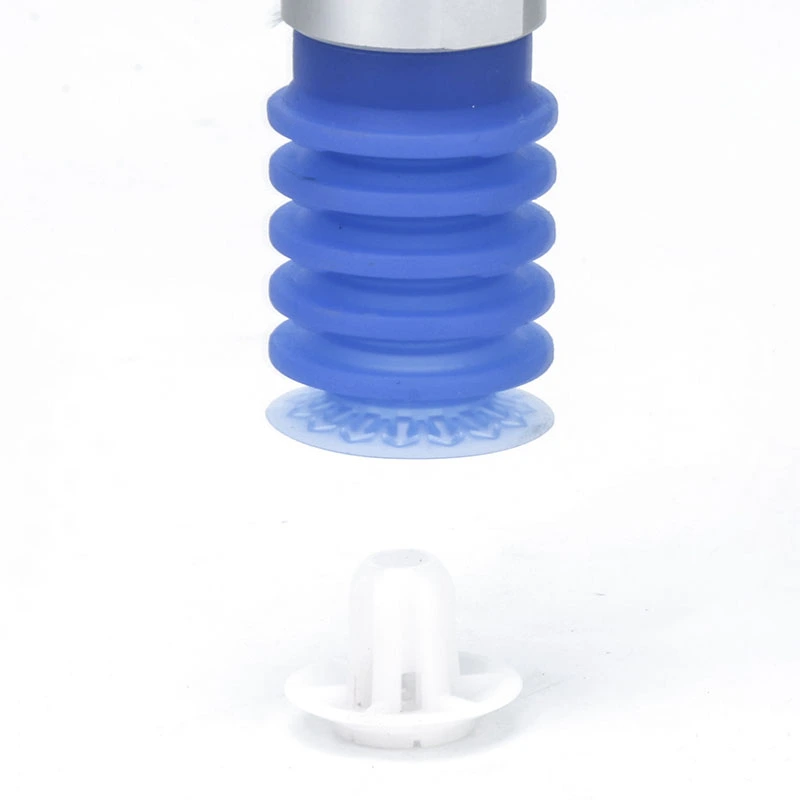

مرفق الدليل:يقلل من تشوه الكوب واهتزاز المكونات أثناء التشغيل.

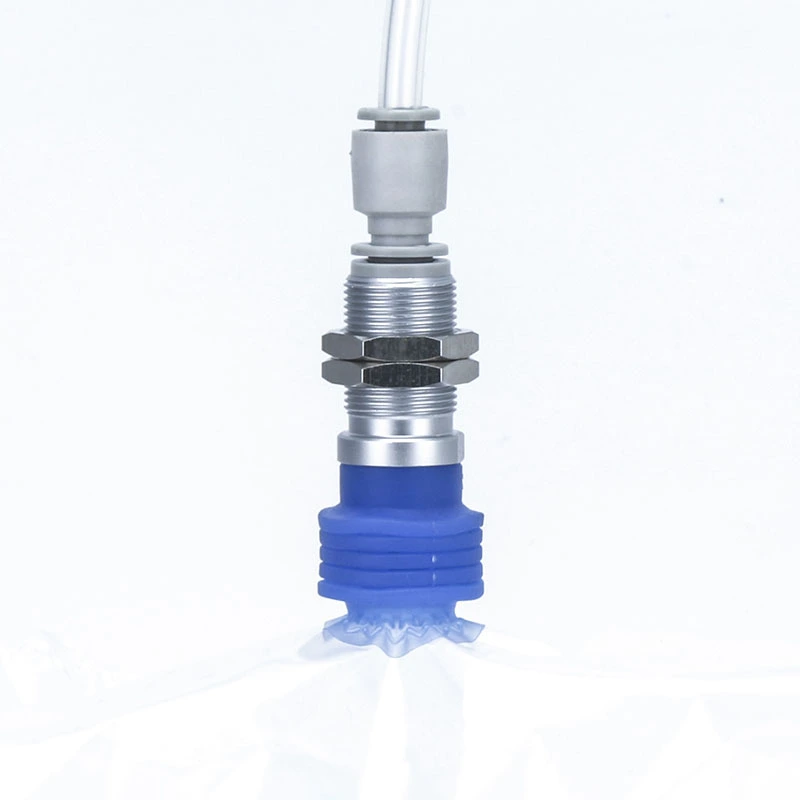

السكتة الدماغية خففت:يعوض اختلافات الارتفاع في المكونات المعبأة في أكياس.
شاشة تصفية الفولاذ المقاوم للصدأ:يمنع دخول الأجسام الغريبة ويسمح بالتنظيف السهل.
المواد والبناء
مصنوع من السيليكون المعتمد من إدارة الغذاء والدواء الأمريكية للأفلام الطبية.
خيار السيليكون الأزرق مناسب لخطوط تجهيز الأغذية وتغليف مستحضرات التجميل، مع إمكانية اكتشاف التلوث.
المرفقات المتاحة
دليل المرفقات لتعزيز الاستقرار.
مخازن اختيارية لتقليل التشوه.
تكوينات مفردة أو متعددة الطبقات بناءً على احتياجات التطبيق.

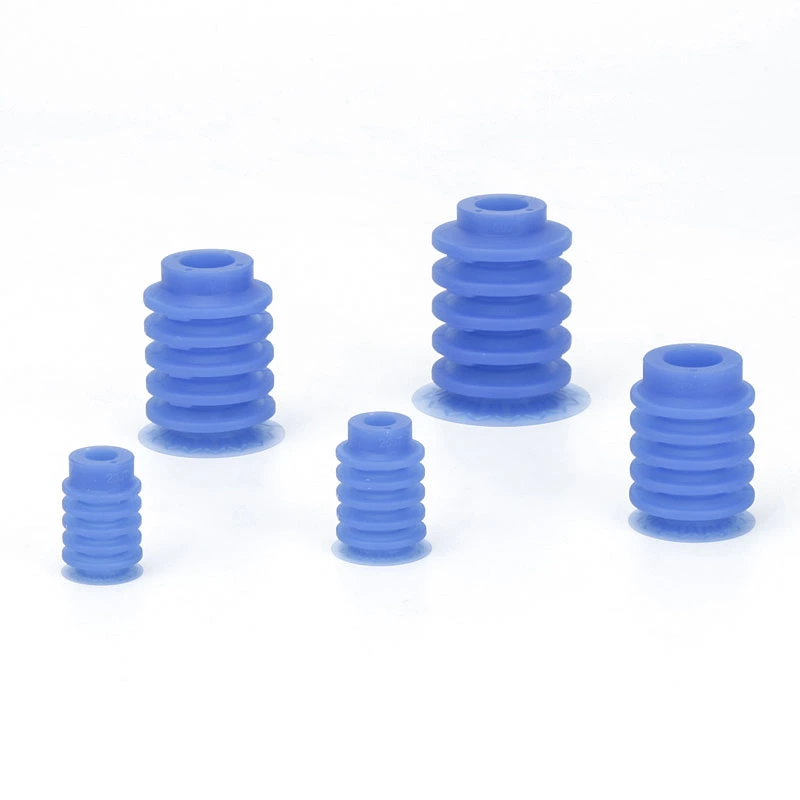

الأحجام المتاحة
أقطار:20 مم، 25 مم، 32 مم، 40 مم، 50 مم.
متوافق مع الأنظمة الآلية لمختلف السيناريوهات الصناعية ومعالجة قطع العمل.

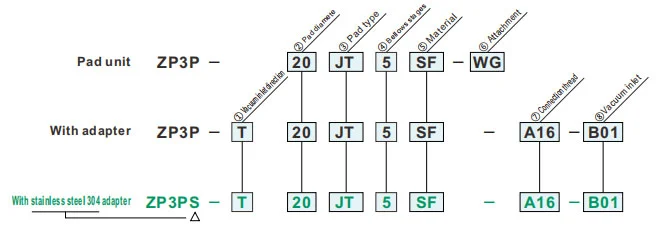

كيفية الطلب
- لنقل الامتزاز لقطع العمل مع تغليف بغشاء ناعم مرن
- تنورة رقيقة وأضلاع ذات شكل خاص
- مرفق الدليل، التسارع/التباطؤ: نقل الامتزاز ممكن عند 4G
- وسادة زرقاء اللون، من السهل تمييز وسادة المكنسة الكهربائية حسب اللون أثناء فحص التلوث
| ①اتجاه مدخل الفراغ | |
| T | رَأسِيّ |
| ②قطر الوسادة (مم) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③نوع الوسادة | |
| جي تي | نوع منفاخ |
| ④ مراحل المنفاخ | |
| 5 | 5.5-المرحلة |
| ⑤المواد | |
| سادس | مطاط السيليكون |
| ⑥المرفق | |
| مجموعة العمل | مع المرفق |
| ⑦ موضوع الاتصال | ⑧مدخل الفراغ | قطر الوسادة | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | لا شيء | - | ذكر خيط |
AG01 | جي1/8 | ● | ● |
| AG02 | جي1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | جي1/2 | - | ● | ||||
| أنثى خيط |
BG01 | جي1/8 | ● | - | |||
| BG02 | جي1/4 | - | ● | ||||
| ذكر خيط |
أ16 | M16x1.0 | أنثى خيط |
ب01 | آر سي 1/8 | ● | - |
| لمسة واحدة ملائمة |
08 | آر سي 1/4 | ● | - | |||
| أ20 | M20x1.0 | أنثى خيط |
ب02 | 8 ملم | - | ● | |
| لمسة واحدة ملائمة |
10 | 10 ملم | - | ● | |||
استبدل المرفق
تحديد
| نطاق درجة حرارة التشغيل | - 30 ~ 90 درجة مئوية | |
| وسادة | مادة | مطاط السيليكون |
| لون | أزرق | |
| الصلابة (الشاطئ أ:±5°) | ايه 40/س | |
| مرفق | مادة | الراتنج الاصطناعي |
| لون | أبيض | |
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
