يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).

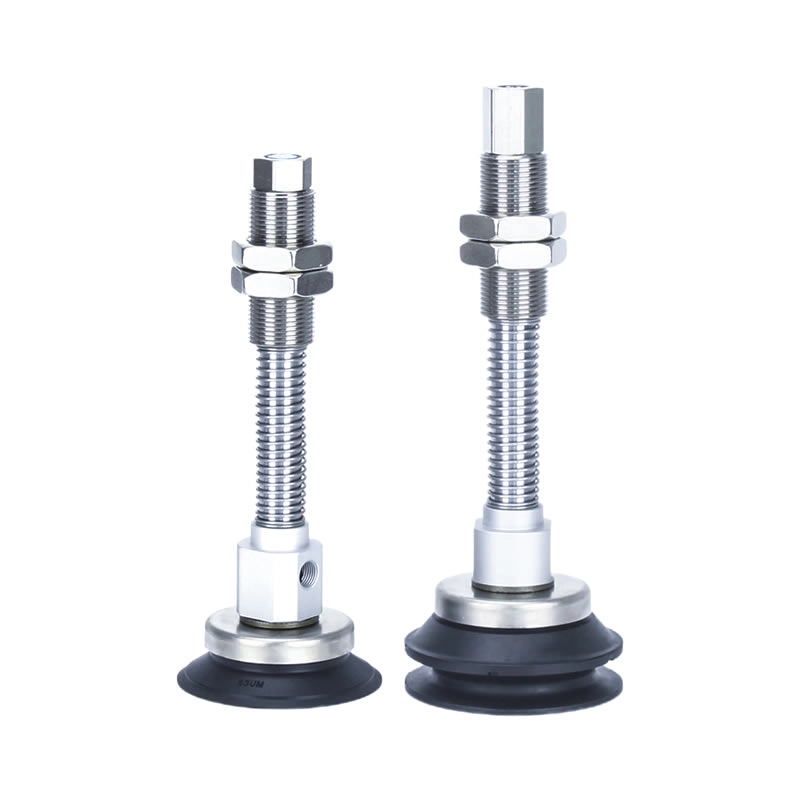

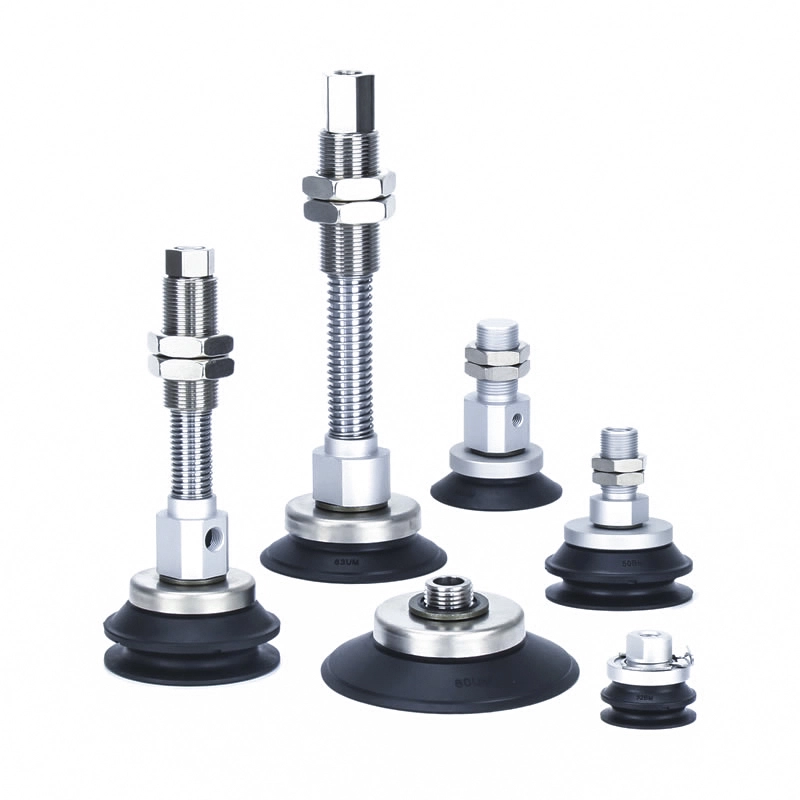

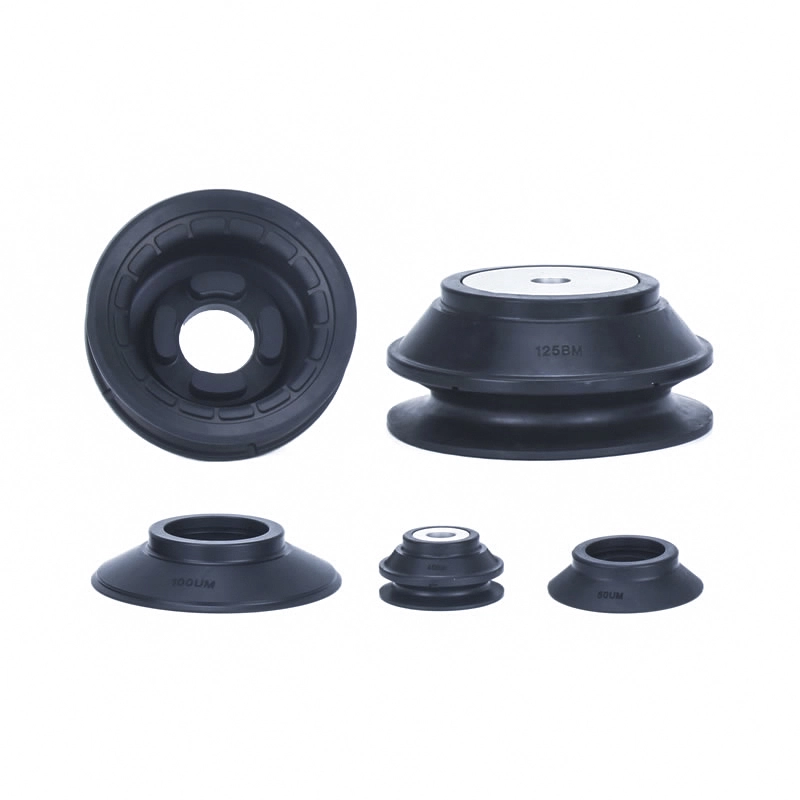

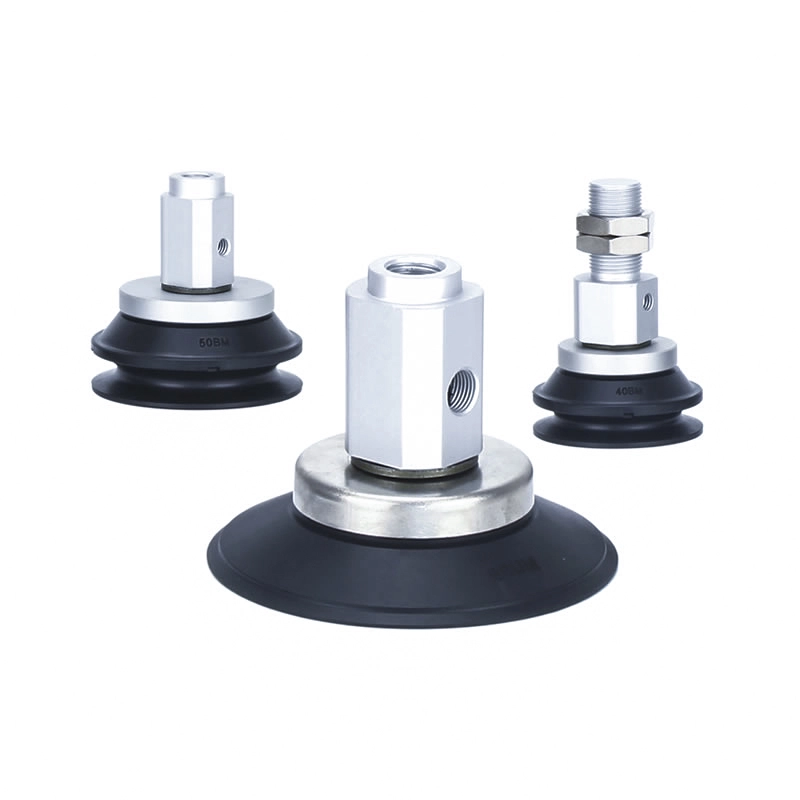

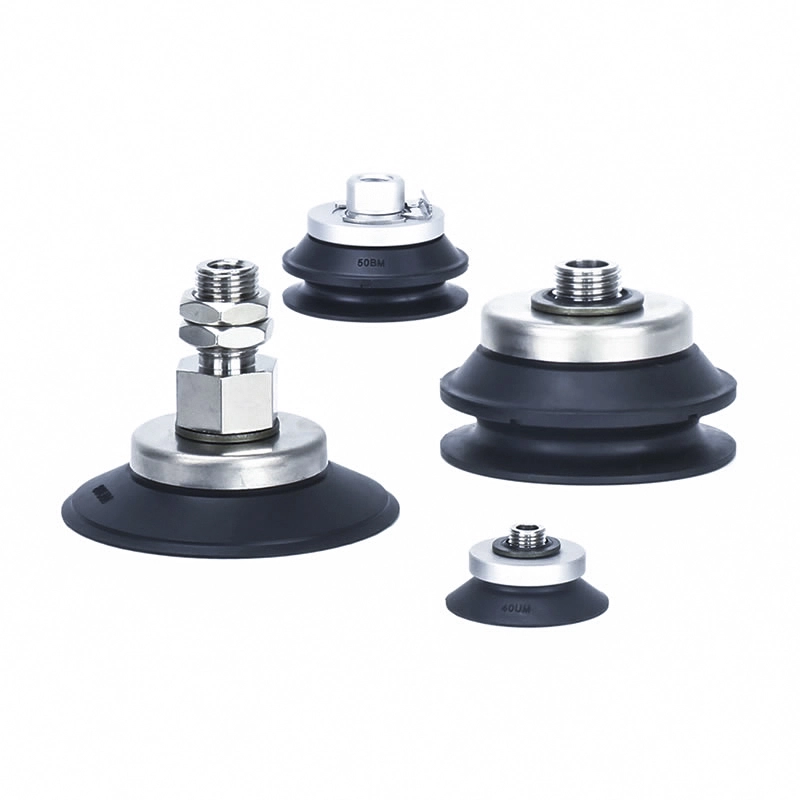

أكواب شفط فراغية عالية الصلابة ZP3E
تم تصميم أكواب الشفط الفراغي عالية الصلابة ZP3E للتعامل مع الأحمال الثقيلة لقطع العمل الكبيرة أو المسامية. تتميز بسطح مانع للتسرب وهيكل أكورديون، مما يضمن التصاق قوي على الأسطح غير المستوية. مثالية للزجاج والصفائح المعدنية والتغليف، فهي توفر قبضة ثابتة ومعالجة بدون علامات وأداء موثوقًا في أنظمة التشغيل الآلي عالية التدفق. كما أنه يستخدم على نطاق واسع في خطوط الإنتاج عبر الصناعات بما في ذلك تصنيع الإلكترونيات، وتجميع السيارات، والفرز اللوجستي.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
أكواب شفط فراغية عالية الصلابة ZP3E
وحدة وسادة التفريغ عالية الصلابة من سلسلة ZP3E
سلسلة ZP3E-T مع وسادات فراغ عالية الصلابة للمحول
سلسلة ZP3E-T مع وسادات فراغية عالية الصلابة
سلسلة ZP3E-Y مع وسادات فراغ عالية الصلابة للمحول
سلسلة ZP3E-Y مع وسادات فراغية عالية الصلابة
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
إن أكواب الشفط الفراغي عالية الصلابة ZP3E عبارة عن أكواب مفرغة من الدرجة الصناعية مصممة للتعامل مع قطع العمل ذات الأحمال الثقيلة والمساحة الكبيرة. إنها مثالية للتطبيقات التي تتطلب التصاقًا قويًا، وإحكامًا عاليًا للهواء، وإمساكًا ثابتًا، حتى على الأسطح غير المستوية أو القابلة للنفاذ قليلاً.
الميزات الرئيسية
القدرة على التعامل مع الخدمة الشاقة
تم تصميم أكواب الشفط عالية الصلابة ZP3E خصيصًا لقطع العمل الكبيرة والثقيلة، مثل الورق المقوى والألواح الزجاجية والصفائح المعدنية
نطاق القطر:32 ملم إلى 125 ملم
متوفر في تكوينات طبقة واحدة وطبقة مزدوجة
تعزيز أداء الختم
يعمل سطح الشفط المحزز على تحسين ثبات القبضة ويحافظ على الفراغ
يتكيف هيكل الختم على شكل الأكورديون مع الأسطح المائلة أو غير المستوية
يضمن التصاق موثوق به حتى بالنسبة لقطع العمل المنحنية أو غير المنتظمة
الأمثل للمواد المسامية
مناسبة للكرتون والورق المقوى والمواد الأخرى القابلة للاختراق
يعمل بفعالية مع أنظمة التفريغ عالية التدفق
يحافظ على الشفط المستمر على الرغم من تسرب الهواء الطفيف
تركيب مرن
خيارات تركيب متعددة لإعدادات التشغيل الآلي المختلفة
متوافق مع الأذرع الآلية وخطوط الإنتاج الآلية
التطبيقات
معدات الأتمتة الصناعية
آلات تشكيل الصناديق الورقية:نقل ووضع أوراق من الورق المقوى
أنظمة التعبئة والتغليف:تكديس ونقل الكراتين والمواد الثقيلة
الأتمتة الروبوتية:قبضة مستقرة وإطلاق سريع في خطوط التجميع
التعامل مع الشغل
معالجة الزجاج:التعامل بدون علامات مع الألواح الزجاجية الناعمة والثقيلة
الصفائح المعدنية والبلاستيكية:ألواح الصلب، وألواح الألومنيوم، والألواح البلاستيكية السميكة
الخدمات اللوجستية والتخزين:التكديس الآلي للمنتجات الثقيلة
مزايا الأداء
هيكل عالي الصلابة يضمن الثبات أثناء التعامل مع الأحمال الثقيلة.
تصميم لا يترك علامات يحمي الأسطح الحساسة - مثل الزجاج - من التلف.
تضمن القدرة القوية على الاحتفاظ بالفراغ التشغيل الموثوق به في البيئات الصعبة.
تعتبر أكواب الشفط الفراغي عالية الصلابة ZP3E مناسبة للاستخدام في صناعات الإلكترونيات والسيارات والخدمات اللوجستية والتصنيع.
لماذا تختار أكواب الفراغ ZP3E المصنوعة في الصين
إنتاج فعال من حيث التكلفة مع أداء موثوق
التكنولوجيا الناضجة باستخدام السيليكون عالي الجودة وختم الفراغ المتقدم
مجموعة واسعة من المنتجات لتلبية الاحتياجات الصناعية المختلفة
سلسلة توريد مستقرة تضمن التسليم السريع والمتسق

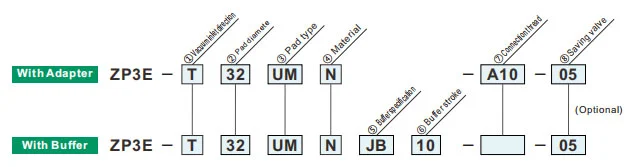

كيفية الطلب
| ②قطر الوسادة (مم) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③نوع الوسادة | |
| أم | نوع مسطح مع الأخدود |
| بي ام | نوع منفاخ مع الأضلاع والأخدود |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
| ⑧لوحة | |
| لا شيء | بدون لوحة |
| P | مع لوحة |
|
نموذج
②قطر الوسادة (مم)
|
نوع مسطح مع أخدود (UM) | نوع المنفاخ مع الأضلاع والأخدود (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①اتجاه مدخل الفراغ | |
| T | رَأسِيّ |
| Y | جانبي |
| ②قطر الوسادة (مم) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③نوع الوسادة | |
| أم | نوع مسطح مع الأخدود |
| بي ام | نوع منفاخ مع الأضلاع والأخدود |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
| ⑦مدخل الفراغ | ZP3E-T/عمودي | ZP3E-Y/الجانبي | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| خيط ذكر | أ10 | M10x1 | ● | — | — | — |
| AG1 | جي1/8 | ● | — | — | — | |
| أ16 | M16x1.5 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16x1.5 | — | ● | — | ● | |
| خيط أنثى | ب8 | M8x1.25 | ● | — | ● | — |
| ب10 | M10x1.5 | ● | — | — | — | |
| ب12 | م12x1.75 | — | ● | — | ● | |
| ب18 | M18x1.5 | — | ● | — | — | |
| ⑤مواصفات المخزن المؤقت | |
| جي بي | الدورية (النحاس، مع البطانة) |
| ج.ف | الدورية (الصلب، مع البطانة) |
| كيلو بايت | غير دوارة (نحاس، مع جلبة) |
| ⑦مدخل الفراغ | أ14 | لا شيء | أ18 | لا شيء | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥السكتة العازلة | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 ملم | ● | ● | ● | ● |
| 20 | 20 ملم | ● | — | — | — |
| 25 | 25 ملم | — | ● | ● | ● |
| 30 | 30 ملم | ● | ● | ● | ● |
| 50 | 50 ملم | — | ● | ● | ● |
| 75 | 75 ملم | — | ● | ● | ● |
| 100 | 100 ملم | — | — | — | ● |
| ⑧فتحة صمام الحفظ الثابتة | |||
| مقاس (مم) |
قطر الوسادة | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | مرجع SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
قوة رد الفعل الربيع
| موضوع الاتصال | تشديد عزم الدوران ± 5٪ [نيوتن · م] | السكتة الدماغية العازلة (مم) | قوة رد الفعل الربيع [N] | ||
| نحاس، مع جلبة (JB/KB) | فولاذ، مع جلبة (JF) | عند 0 السكتة الدماغية | في السكتة الدماغية الكاملة | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
