يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).
منفاخ أكواب الشفط ZP2-MB

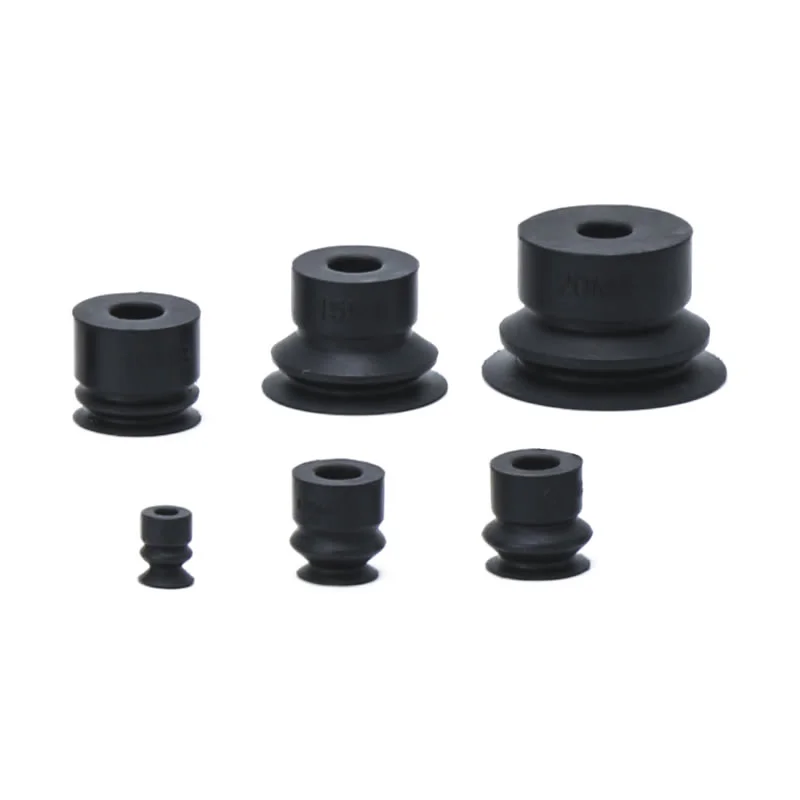

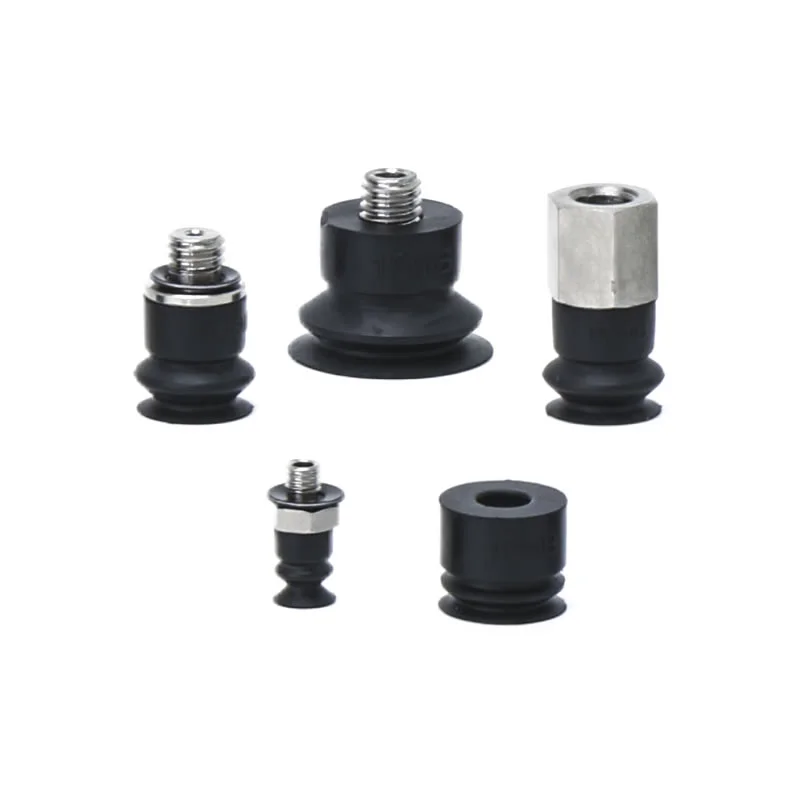

كشركة مصنعة رائدة في الصين، يقدم مصنعنا أكواب الشفط الفراغي منفاخ ZP2-MB (أقطار ø4-20 مم) المصممة خصيصًا لقطع العمل المائلة أو الكروية. نحن نقدم حلولاً تتميز بهيكل مموج فريد (على طراز الأكورديون) يتيح وظيفة التوسيد المدمجة دون الحاجة إلى مساحة إضافية. نحن نحتفظ بمخزون جاهز من مواد NBR، والسيليكون، والمواد المضادة للكهرباء الساكنة، ونقدم خيارات واجهة مترابطة M3/M5.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
منفاخ أكواب الشفط ZP2-MB
وحدة وسادة التفريغ من سلسلة ZP2
سلسلة ZP2-T مع وسادة تفريغ منفاخ المحول
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
تنتج شركة Zhejiang Comma Electric Co., Ltd. بشكل احترافي أكواب شفط فراغية منفاخ عالية الجودة ZP2-MB. يوفر مصنعنا أيضًا خدمات مخصصة وعينات مجانية لك. وهو عبارة عن مكون شفط مرن مصغر ضمن أنظمة التشغيل الآلي الهوائية، مصمم خصيصًا للأسطح غير المنتظمة أو الكروية أو المائلة.
التقنيات الأساسية
توافق عالي مع الأسطح غير المنتظمة:تتميز بهيكل منفاخ على شكل الأكورديون، وتتكيف أكواب الشفط الفراغي منفاخ ZP2-MB تلقائيًا مع أسطح قطع العمل الكروية أو المائلة أو غير المنتظمة الشكل وتتوافق معها بإحكام، مما يضمن عملية إمساك آمنة ومستقرة.
تصميم توسيد متكامل:يوفر الهيكل المطوي مرونة فيزيائية متأصلة، ويمتص بشكل فعال تأثير التلامس دون الحاجة إلى حوامل عازلة إضافية محملة بنابض - وبالتالي يحافظ على مساحة التثبيت بشكل كبير.
تطبيقات التصغير الدقيق:مصممة خصيصًا للمكونات الصغيرة والدقيقة؛ بمثابة الحل الأساسي للتعامل مع الأجزاء الدقيقة في تصنيع الإلكترونيات، والتجميع الدقيق، وأنظمة التشغيل الآلي المدمجة.
إمكانية تطبيق العديد من الصناعات:يستخدم على نطاق واسع للإمساك بالمكونات الإلكترونية الكروية المصغرة، والأجزاء المعدنية غير المنتظمة، والتركيبات البلاستيكية المائلة؛ يتكامل بسلاسة مع الأنظمة الروبوتية صغيرة الحجم ومعدات التعبئة والتغليف الدقيقة.
التكيف مع المساحة المدمجة:ليست هناك حاجة إلى مساحة تثبيت إضافية للمخزن المؤقت (من النوع الزنبركي). تم تصميم الهيكل المتكامل لمعدات التشغيل الآلي ذات المساحة المحدودة أو أطراف الأذرع الآلية، مما يتيح التكامل السلس في مختلف خطوط الإنتاج المدمجة.
المواصفات الرئيسية:خيارات القطر: تتوفر سلسلة أكواب الشفط الفراغي المنفاخ ذات السفع الرملي ZP2-MB بأقطار قياسية متعددة، بما في ذلك φ4mm، φ6mm، φ8mm، φ10mm، φ15mm، وφ20mm.
اختيار المواد:تتوفر مجموعة واسعة من المواد لتلبية المتطلبات التشغيلية المتنوعة، بما في ذلك مطاط النتريل (NBR، مع "N" في تسمية النموذج)، ومطاط السيليكون (الذي يحمل علامة "S")، ومطاط البولي يوريثان، بالإضافة إلى المواد المتخصصة مثل مطاط النتريل الموصل ومطاط السيليكون الموصل (الذي يحمل علامة "GS"). تم تصميم هذه المواد لتلبية الخصائص المضادة للكهرباء الساكنة ومقاومة البيئات الكيميائية المحددة.

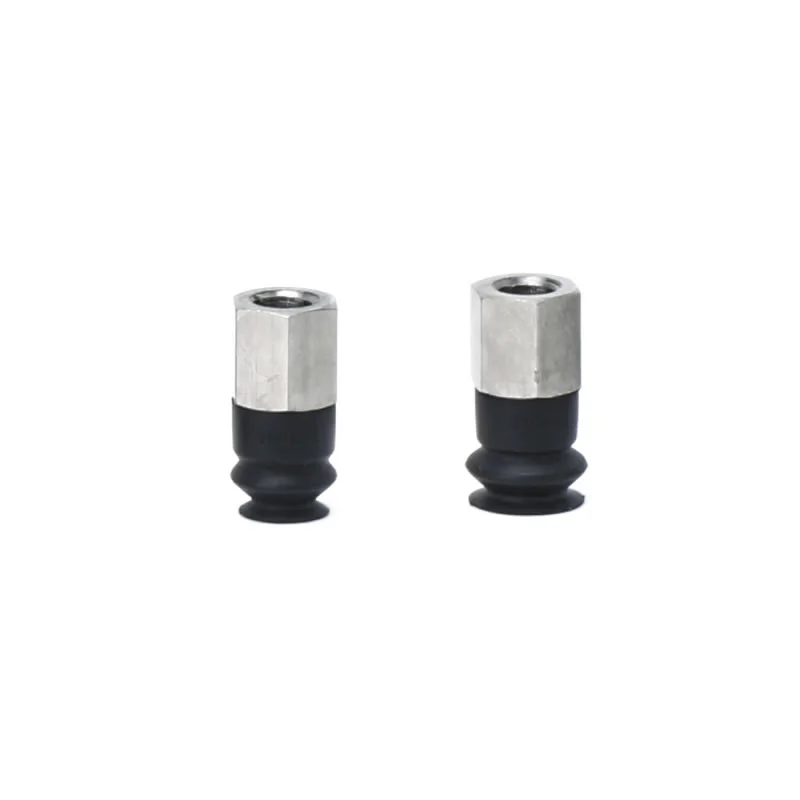

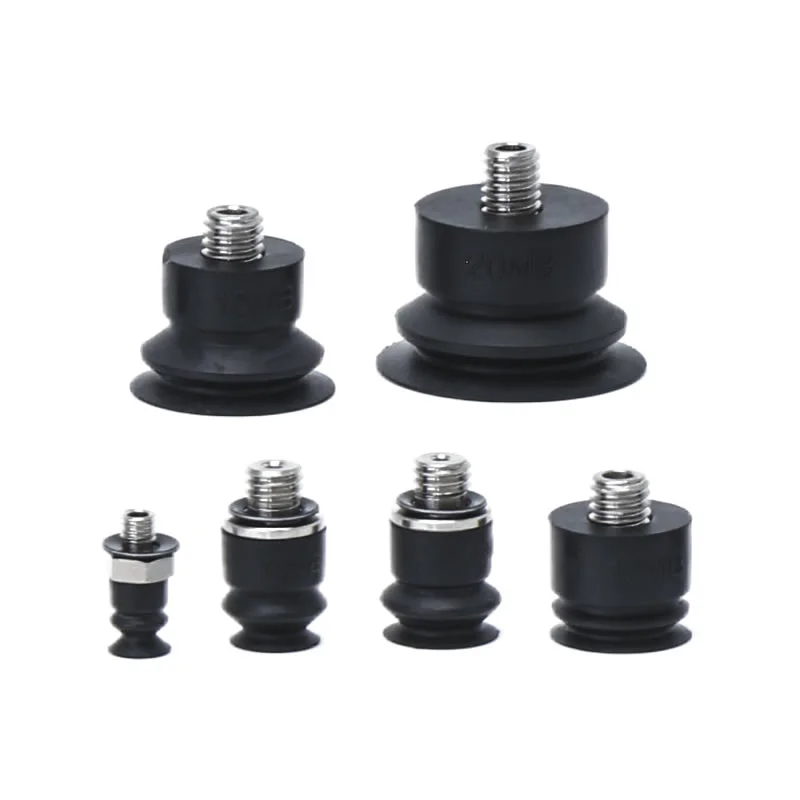

خيارات الاتصال:تتوفر وصلات ملولبة متعددة، بما في ذلك A3 للأسنان الخارجية M3×0.5 (متوافقة مع أكواب الشفط φ4 مم) وA5/H5 للأسنان الخارجية M5×0.8 (متوافقة مع أكواب الشفط الكبيرة φ6 مم، φ8 مم). تدعم بعض الطرز أيضًا وصلات الخيوط الداخلية B5، مما يسهل التكامل السلس مع خطوط الأنابيب المفرغة وملحقات الذراع الآلية.

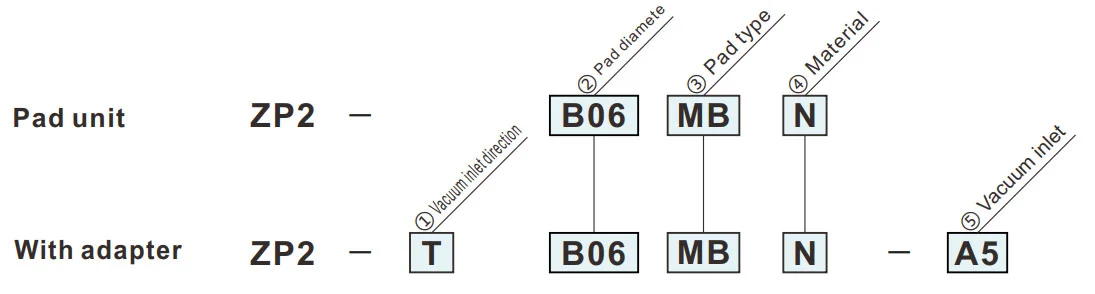

كيفية الطلب
- للاستخدام في حالة عدم وجود مساحة للمخزن المؤقت (نوع الزنبرك).
- قطع العمل مع سطح الامتزاز المائل.
| ①اتجاه مدخل الفراغ | |
| T | رَأسِيّ |
| ③نوع الوسادة | |
| ميغابايت | منفاخ |
|
⑤ مدخل الفراغ
② قطر الوسادة (مم)
|
ب04 | ب06 | ب08 | ب10 | ب15 | ب20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| أ3 | M3x0.5 (ذكر) | ● | — | — | — | — | — |
| ح5 | M5x0.8 (ذكر) | — | ● | ● | ● | ● | ● |
| ب5 | M5x0.8 (أنثى) | — | ● | ● | — | — | — |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
الأبعاد (مم)
الرمز الأخضر هو نماذج مخصصة.
ميغابايت
منفاخ
ب04
| نموذج | |||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة المواد |
|
| ZP2 | ب02 | ميغابايت |
N S U F جي إن ع |
| ب04 | |||
| ب06 | |||
| 08 | |||
نموذج للرجوع إليه: ZP2-B04MBS
أبعاد تركيب المحول
ميغابايت
منفاخ
ب06، ب08
| نموذج | øأ | øB | درجة مئوية | øD | |||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
|||||
| ZP2 | ب06 | ميغابايت |
N S U F جي إن ع |
6 | 7 | 3.3 | 8.4 |
| ب08 | 8 | 9 | 4.7 | 9.6 | |||
نموذج للرجوع إليه: ZP2-B06MBN
أبعاد تركيب المحول
ميغابايت
منفاخ
ب10، ب15، ب20
| نموذج | øأ | øB | درجة مئوية | øD | øE | ل | G | Y | |||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
|||||||||
| ZP2 | ب10 | ميغابايت |
N S U F جي إن ع |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| ب15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| ب20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
نموذج للرجوع إليه: ZP2-B10MBN
أبعاد تركيب المحول
لوحة قابلة للتطبيق: B10MB B15MB
لوحة قابلة للتطبيق: B20MB
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
