يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).
أكواب شفط فراغية قصيرة النوع ZP2-MU

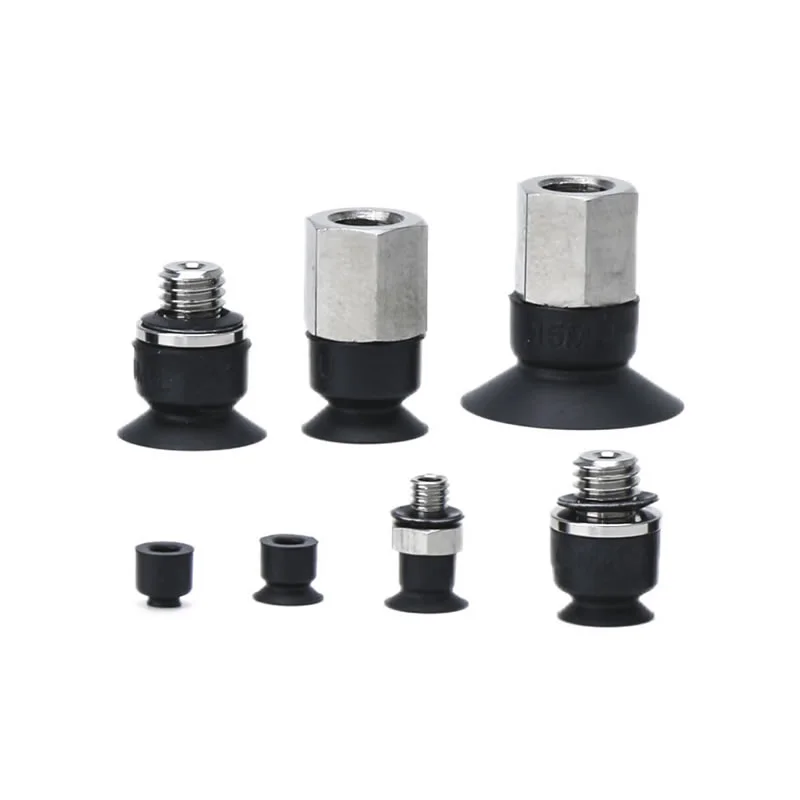

كشركة مصنعة رائدة في الصين، يقدم مصنعنا أكواب شفط فراغية قصيرة النوع مخصصة ZP2-MU (ø2-15mm). يتميز بمظهر منخفض للمساحات الضيقة والسيليكون المضاد للكهرباء الساكنة. باستخدام السيليكون المستورد، NBR، والمواد المضادة للكهرباء الساكنة، مع مكونات الفولاذ المقاوم للصدأ بالكامل، هذا المنتج مناسب للاستخدام في بطاريات الليثيوم وصناعات أشباه الموصلات.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
كؤوس شفط فراغية قصيرة النوع ZP2-EU
وحدة وسادة التفريغ من النوع القصير من سلسلة ZP2
سلسلة ZP2-T مع وسادة تفريغ من النوع القصير للمحول
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
تم تصميم أكواب الشفط الفراغي القصيرة ZP2-MU بهيكل مدمج وتوفر امتصاصًا ثابتًا وموثوقًا.
ميزات المنتج:
يُعد كوب الشفط منخفض الحجم هذا مثاليًا للتركيبات ذات المساحة المحدودة. يضمن سطح التلامس المسطح تركيبًا دقيقًا لقطعة العمل، مما يوفر شفطًا ثابتًا مع تقليل التشوه - مما يجعله مناسبًا تمامًا لمهام المعالجة الدقيقة. توفر الطرازات المختارة خصائص مضادة للكهرباء الساكنة، وتلبي متطلبات البيئات الحساسة مثل صناعة الإلكترونيات.
تحديد:

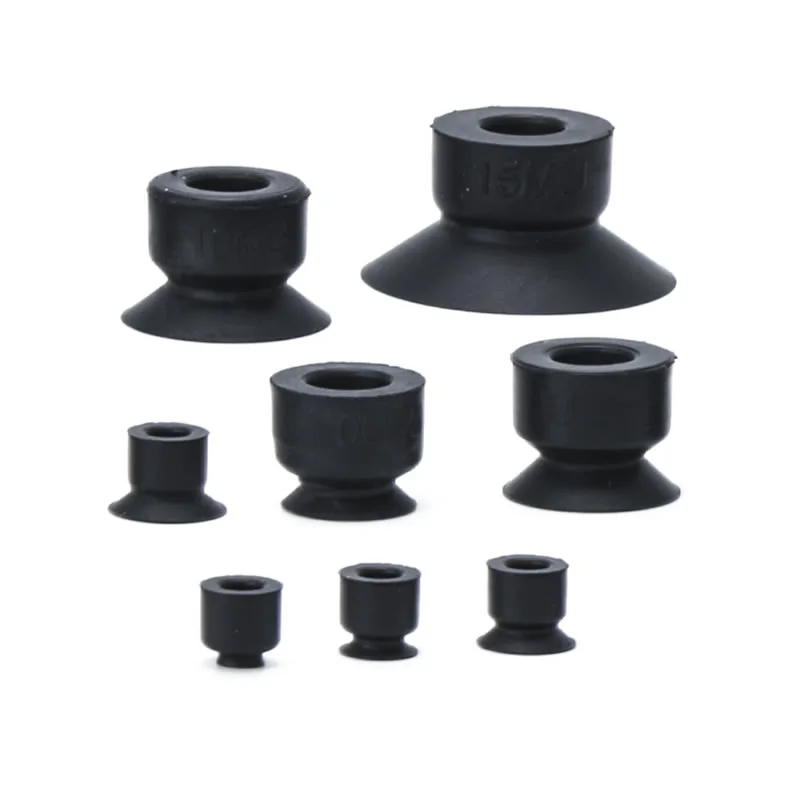

متوفر بنطاق واسع من الأقطار الصغيرة، بما في ذلك φ2، φ3.5، φ4، φ5، φ6، φ8، φ10، وφ15، وهو مناسب للتعامل مع المكونات الصغيرة وخفيفة الوزن.
مواد:
تشمل الخيارات NBR (مطاط النتريل)، والسيليكون المستورد، والسيليكون المضاد للكهرباء الساكنة، مما يسمح بالاختيار المرن على أساس درجة الحرارة، ومقاومة التآكل، واحتياجات الحماية الكهروستاتيكية.
خيارات الاتصال:

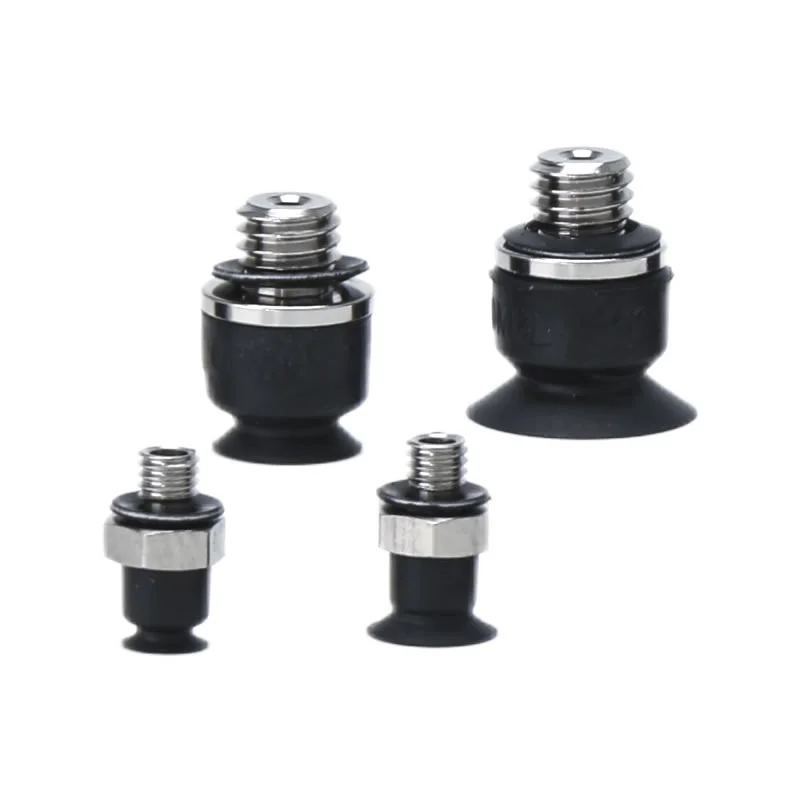

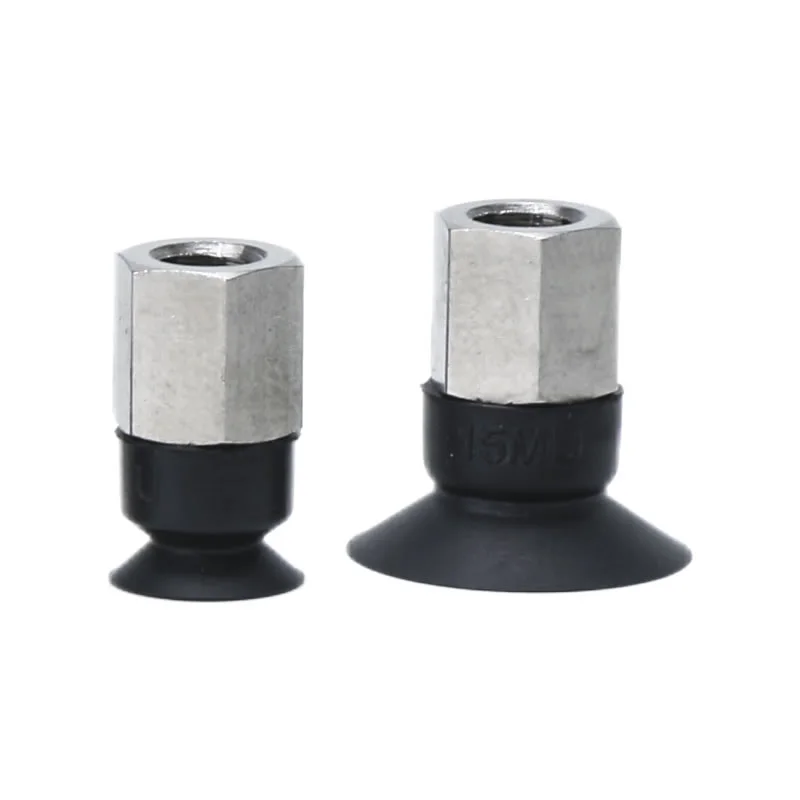

تدعم أكواب الشفط الفراغي من النوع القصير ZP2-MU تكوينات التركيب المتعددة، بما في ذلك الخيوط الخارجية (A3) والأسنان الداخلية (B5)، مما يضمن سهولة التكامل في مجموعة واسعة من أنظمة المعدات.
التعليمات
ما هو نوع "MU" في ZP2؟
ويشير النوع "MU" إلى تصميم صغير الحجم للغاية (ميكرو) ضمن سلسلة ZP2.
أقطار صغيرة جدًا (φ2–φ15) للتعامل الدقيق
هيكل منخفض المستوى لمساحات التثبيت الضيقة
الأمثل لقطع العمل خفيفة الوزن وصغيرة الحجم
تقوم شركة Commaelec بتصنيع أكواب شفط الفراغ من النوع القصير ZP2-MU بدقة أبعاد ثابتة، مما يضمن أداءً متسقًا في الأنظمة عالية الدقة.
ما هي الفوائد الرئيسية لZP2-MU؟
حجم صغير: مثالي للتخطيطات الكثيفة والمساحة المحدودة
امتصاص مستقر: يضمن التصميم المسطح إحكامًا موثوقًا للأجزاء الصغيرة
التعامل الدقيق: يقلل من التشوه أثناء الالتقاط والمكان
مرونة المواد: تتوفر خيارات NBR والسيليكون والمضادة للكهرباء الساكنة
الاتساق العالي: يضمن الإنتاج الخاضع للرقابة من Commaelic جودة موحدة في الاستخدام بالجملة
ما هي التطبيقات؟
صناعة الإلكترونيات: الرقائق والمكونات الصغيرة ومعالجة ثنائي الفينيل متعدد الكلور (تتوفر خيارات مضادة للكهرباء الساكنة)
خطوط التجميع الدقيقة: أجزاء بلاستيكية أو معدنية صغيرة
أتمتة التغليف: العناصر خفيفة الوزن وعمليات الدورة السريعة
التعامل مع المكونات الدقيقة: حيث تكون المساحة والدقة أمرًا بالغ الأهمية

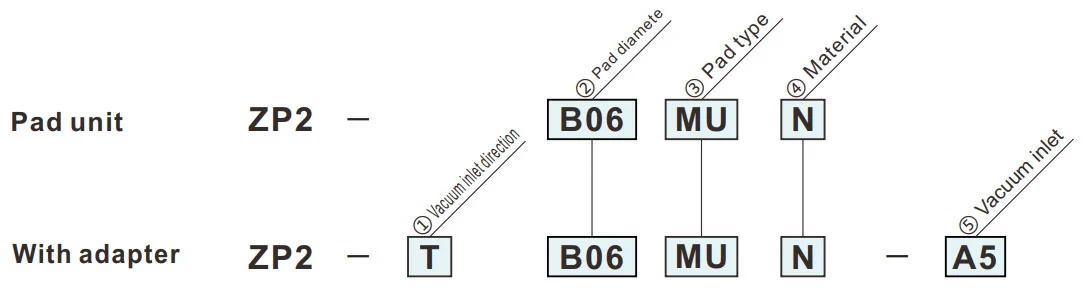

كيفية الطلب
- توفير المساحة في اتجاه الارتفاع.
| ①اتجاه مدخل الفراغ | |
| T | رَأسِيّ |
| ③نوع الوسادة | |
| مو | نوع مسطح |
|
⑤ مدخل الفراغ
② قطر الوسادة (مم)
|
ب02 | ب035 | ب04 | ب05 | ب06 | ب08 | ب10 | ب15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| أ3 | M3x0.5 (ذكر) | ● | ● | ● | ● | — | — | — | — |
| ح5 | M5x0.8 (ذكر) | — | — | — | — | ● | ● | ● | ● |
| ب5 | M5x0.8 (أنثى) | — | — | — | — | ● | ● | ● | ● |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
الأبعاد (مم)
الرمز الأخضر هو نماذج مخصصة.
مو
نوع مسطح
| نموذج | øأ | øB | درجة مئوية | D | øE | ل | øG | H | Y | |||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة المواد |
||||||||||
| ZP2 | ب02 | مو |
N S U F جي إن ع |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| ب035 | 3.5 | 3.8 | ||||||||||
| ب04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| ب05 | 5 | 5.8 | ||||||||||
| ب06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| ب08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| ب10 | 10 | 10.6 | ||||||||||
| ب15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
نموذج للرجوع إليه: ZP2-B035MUN
أبعاد تركيب المحول
لوحة قابلة للتطبيق: B02MU/B035MU/B04MU/B05MU
لوحة قابلة للتطبيق: B06MU/B08MU/B10MU/B15MU

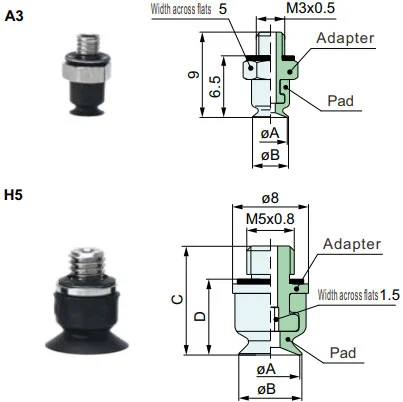

ZP2-T
رَأسِيّ
A3، H5
| نموذج | øأ | øB | C | D | محول | |||||
|
① مكنسة مدخل اتجاه |
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
⑤ مكنسة مدخل |
||||||
| ZP2 | T | ب02 | مو |
N S U F جي إن ع |
أ3 | 2 | 2.4 | — | — | ZP2A-M01P |
| ب035 | 3.5 | 3.8 | ||||||||
| ب04 | 4 | 4.8 | ||||||||
| ب05 | 5 | 5.8 | ||||||||
| ب06 | ح5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| ب08 | 8 | 8.8 | 12 | 8.5 | ||||||
| ب10 | 10 | 10.6 | ||||||||
| ب15 | 15 | 15.6 | 13 | 9.5 | ||||||
نموذج للرجوع إليه: ZP2-TB10MUGS-H5
ZP2-T
رَأسِيّ
ب5
| نموذج | øأ | øB | C | D | محول | |||||
|
① مكنسة inletdirection |
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
⑤ مكنسة مدخل |
||||||
| ZP2 | T | ب06 | مو |
N S U F جي إن ع |
ب5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| ب08 | 8 | 8.8 | 15 | 7 | ||||||
| ب10 | 10 | 10.6 | ||||||||
| ب15 | 15 | 15.6 | 16 | 8 | ||||||
نموذج للرجوع إليه: ZP2-TB10MUGS-B5
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
