يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).
أكواب شفط مكعبة الشكل ZP2
كوماليك هو مصنع رائد يقدم أكواب شفط فراغ مكعبة عالية الجودة ZP2. تركيب مرن، أحجام مختلفة، يمكن أن يأتي كوب الشفط مع محول أو دعامة عازلة، اتجاه مدخل الفراغ مرن، بما في ذلك الاتجاهات الرأسية والجانبية. توجد أيضًا جميع الملحقات المصنوعة من الفولاذ المقاوم للصدأ المناسبة لصناعة بطاريات الليثيوم.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
أكواب شفط مكعبة الشكل ZP2
وحدة وسادة المكنسة الكهربائية المكعبة من سلسلة ZP2
سلسلة ZP2-T مع وسادة تفريغ مكعبة المحول
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد

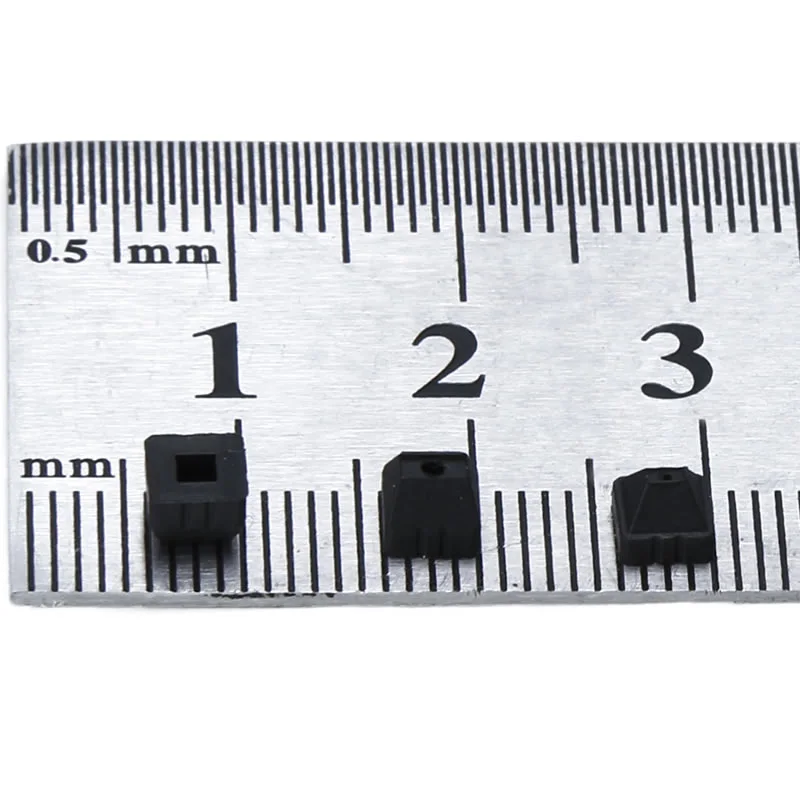

أكواب الشفط المكعبة ZP2 عبارة عن أكواب مفرغة من الهواء صغيرة الحجم للغاية ومربعة الشكل ومصممة خصيصًا لقطع العمل الصغيرة والمربعة/المستطيلة. تتميز بأبعاد صغيرة جدًا وقبضة دقيقة، وهي مثالية للتعامل مع المكونات الدقيقة في خطوط الإنتاج الآلية الدقيقة. وباعتبارها المكون الأساسي للإلكترونيات الدقيقة والأجهزة الدقيقة، فإن هذه الأكواب خفيفة الوزن للغاية، مما يقلل بشكل فعال من الحمل على المؤثرات النهائية الروبوتية. إنها مناسبة بشكل خاص للتعامل مع قطع العمل الصغيرة ذات السرعة العالية والتردد العالي.
سيناريوهات التطبيق النموذجية:
1. التصنيع الإلكتروني، بما في ذلك تجميع الرقائق، والمقاومات/المكثفات الدقيقة، والتعامل مع المكونات الملحومة الصغيرة PCB.
2. الأجهزة الدقيقة:التحميل والتعامل الآلي مع المكونات فائقة الصغر بما في ذلك البراغي الصغيرة، والألواح الزنبركية المعدنية المربعة، والمحامل المصغرة.
3. الأجهزة البصرية:إمساك وتحديد موضع العدسات الدقيقة وزلات الزجاج البصري المربعة بدون غبار، يمكن أن تتجنب مادة السيليكون ترك بصمات.
الجوانب الرئيسية لأكواب الشفط المكعبة ZP2
أصناف الوسادة
نوع مسطح:مثالية للأسطح الناعمة والصلبة ذات الشفط المستقر
مسطحة مع الأضلاع:يوفر إحكامًا إضافيًا على الأسطح ذات النسيج الخفيف
نوع الخوار:يتكيف مع الأسطح غير المستوية ويقلل من التأثير أثناء التلامس
تسمح أنواع الوسائد المتعددة بالاختيار المرن لاحتياجات الأتمتة الصناعية المختلفة
مواد
رقم الرقم القياسي:فعالة من حيث التكلفة، ومقاومة للاهتراء للمناولة العامة
سيليكون:مقاوم لدرجات الحرارة العالية ولطيف على الأسطح الحساسة
البولي يوريثين (بو):متينة لعمليات الدورة العالية
جبهة مالوكو/EPR:مقاومة للمواد الكيميائية للبيئات المتخصصة
تتوفر خيارات المواد المخصصة من Commaelic لتتوافق مع متطلبات قطع العمل المحددة
التعليمات
ما هو الفرق بين ZP وZP2؟
سلسلة ZP: أكواب شفط قياسية للتطبيقات العامة ذات بنية أبسط
سلسلة ZP2: تصميم مفصل كروي عالي الصلابة يسمح بقدرة أفضل على التكيف مع الأسطح غير المستوية أو المائلة
يوفر ZP2 استقرارًا أقوى، ومعالجة أثقل للأحمال، والمزيد من خيارات المواد مقارنةً بـ ZP
ما هي الأنواع الشائعة لمنصات ZP2؟
نوع مسطح، مسطح مع أضلاعه، ونوع منفاخ
تم تحسين كل نوع ليناسب حالة السطح وحجم قطعة العمل ومتطلبات المعالجة
توفر Commaelic أحجامًا وتكوينات متعددة لضمان التطبيق الدقيق
هل تأتي أكواب ZP2 مع محولات؟

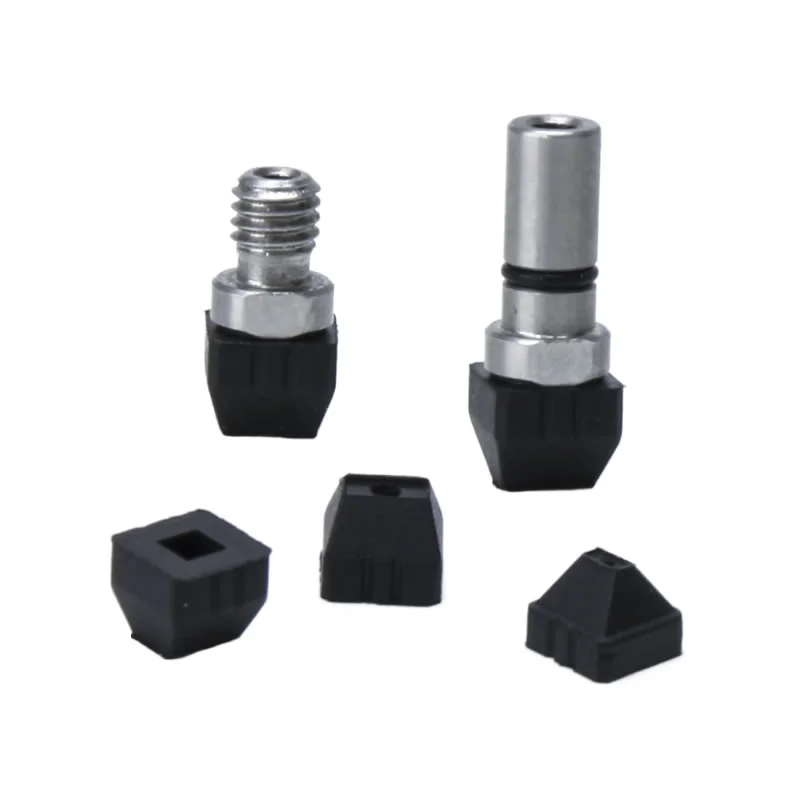

نعم، يمكن استخدام أكواب الشفط المكعبة ZP2 مع المحولات أو الأقواس العازلة
يدعم كلا من وصلات مدخل الفراغ الرأسية والجانبية
يسهل التكامل المرن في الأنظمة الآلية والأذرع الآلية

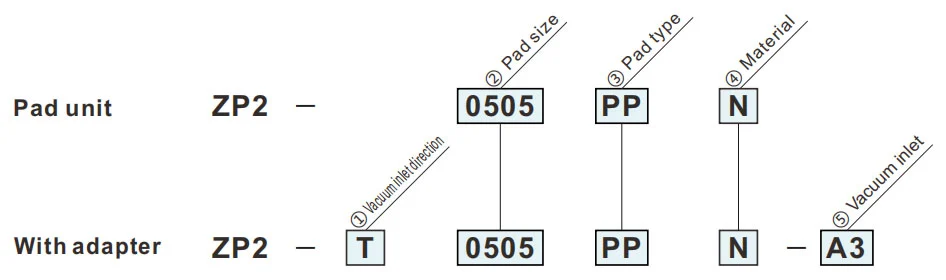

كيفية الطلب
- منصات شفط صغيرة جدًا على شكل مربع.
- 5 أنواع من 0.5 × 0.5 إلى 2 × 2.8
- لقطع العمل الصغيرة مثل رقائق أشباه الموصلات.
| ①اتجاه مدخل الفراغ | |
| T | رَأسِيّ |
| ②حجم الوسادة | |
| 0505 | 0.5 × 0.5 ملم |
| 0513 | 0.5 × 1.3 ملم |
| 0816 | 0.8 × 1.6 ملم |
| 1328 | 1.3 × 2.8 ملم |
| 2028 | 2.0 × 2.8 ملم |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
| ⑤مدخل الفراغ | |
| 03 | ø3مستقيم |
| أ3 | M3x0.5 (ذكر) |
| ③نوع الوسادة | |
| ص | نوع المكعب |
الأبعاد (مم)
الرمز الأخضر هو نماذج مخصصة.
ص
نوع المكعب
أبعاد تركيب المحول
| نموذج | A | B | C | D | øE | |||
|
② وسادة مقاس |
③ وسادة يكتب |
④ وسادة مادة |
||||||
| ZP2 | 0505 | ص |
N S U F جي إن ع |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
نموذج للرجوع إليه: ZP2-0505PPN

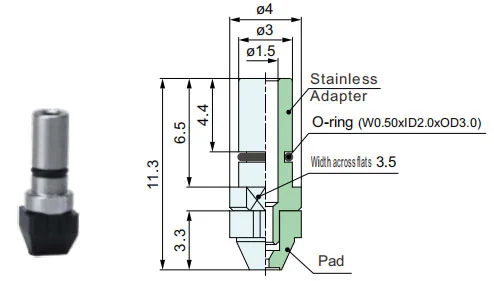

ZP2-T
رَأسِيّ
03
| نموذج | محول | |||||
|
① مكنسة مدخل اتجاه |
② وسادة مقاس |
③ وسادة يكتب |
④ وسادة مادة |
⑤ مكنسة مدخل |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
ص |
N S U F جي إن ع |
03 | بف-001 |
ZP2-T
رَأسِيّ
أ3
| نموذج | محول | |||||
|
① مكنسة مدخل اتجاه |
② وسادة مقاس |
③ وسادة يكتب |
④ وسادة مادة |
⑤ مكنسة مدخل |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
ص |
N S U F جي إن ع |
أ3 | بف-002 |
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
