How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

كؤوس شفط فراغ عالية الصلابة ZP2 الشركة المصنعة في الصين

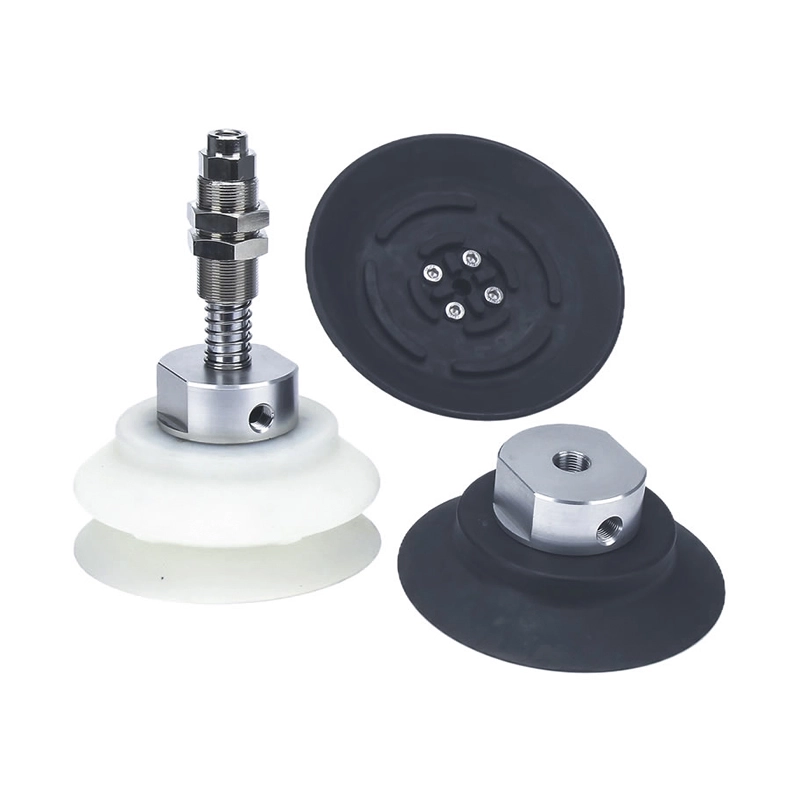

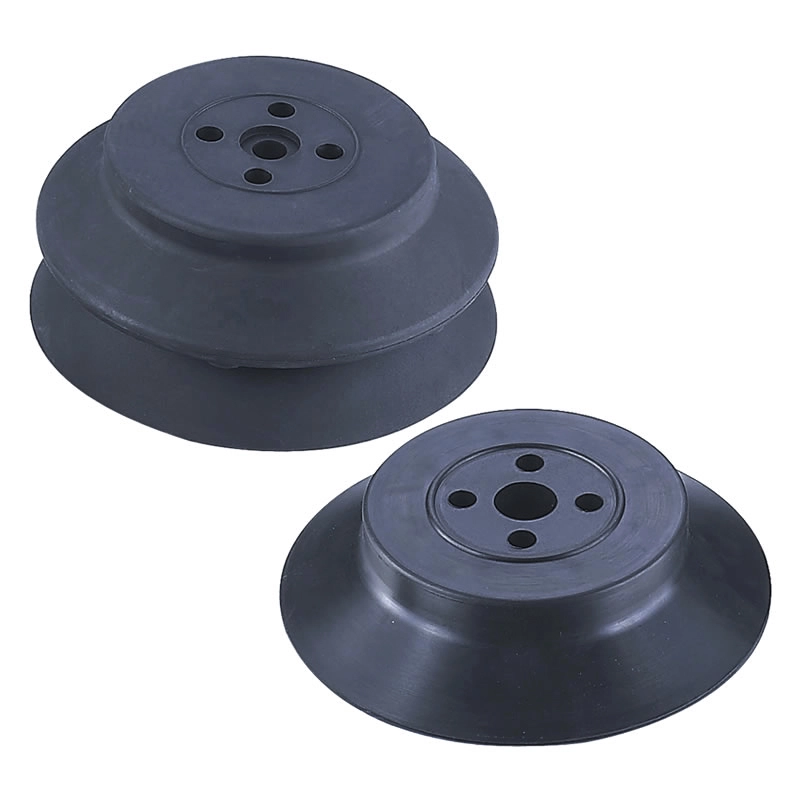

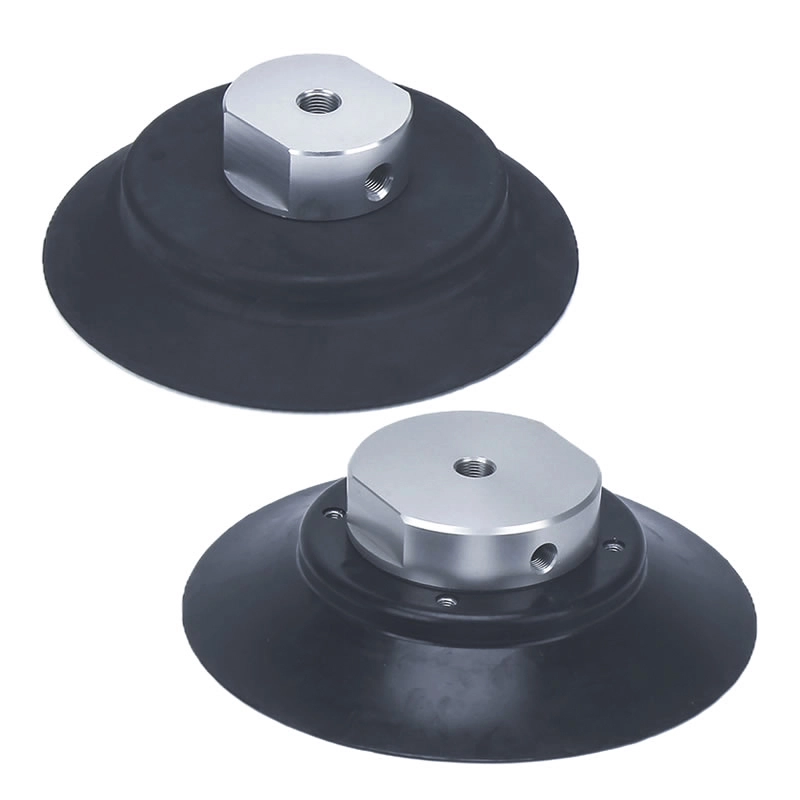

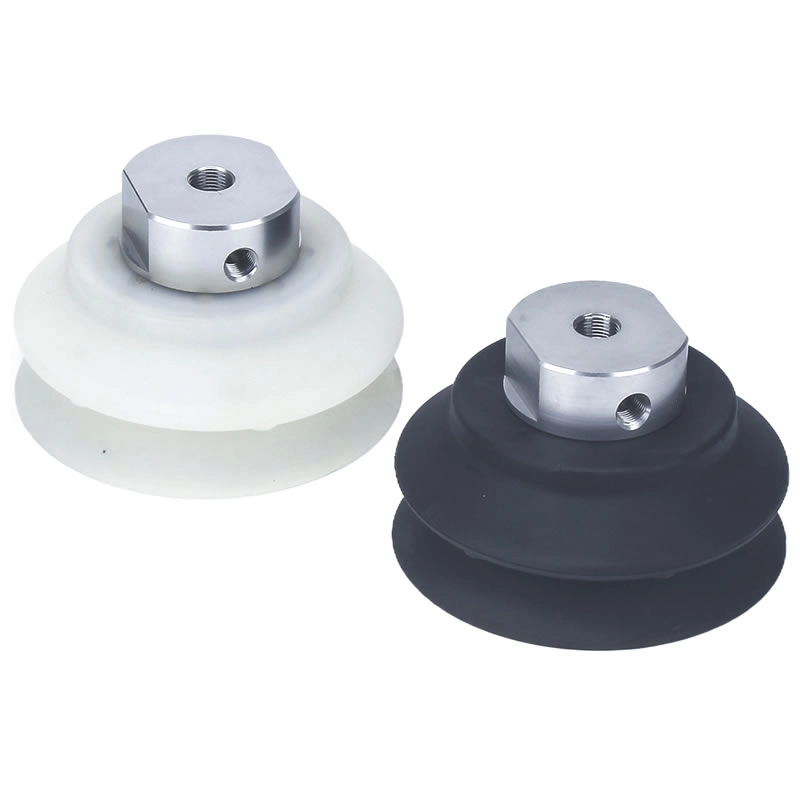

كؤوس شفط فراغية عالية الصلابة ZP2

باعتبارنا شركة مصنعة رائدة في الصين، يقدم مصنعنا أكواب شفط فراغية عالية الصلابة مخصصة ZP2 (قطر 150-250 مم) للمهام الثقيلة. تتميز بتصميم متأرجح للأسطح المائلة وخيارات NBR/سيليكون/مضادة للكهرباء الساكنة، وتضمن هذه الأداة المباشرة من المورد امتصاصًا مستقرًا وتخفيف التأثير.

التعليمات

ما هي الأحجام المتوفرة؟

تتوفر أكواب الشفط الفراغي عالية الصلابة من Commaelec ZP2 بأقطار قياسية: φ40، φ50، φ63، φ80، φ100، وφ125.
أحجام أصغر: مناسبة للأجزاء الأخف أو الدقيقة
أحجام أكبر: توفر شفطًا أقوى للتعامل مع المهام الشاقة
يحتفظ مصنع Commaelic بمخزون منتظم ويدعم أيضًا الأحجام المخصصة لمشاريع محددة.

متى يجب استبدالهم؟

يوصى بالاستبدال عندما:
يظهر على الشفة تآكل أو تشققات أو تشوه
تصبح قوة الشفط غير مستقرة أو تنخفض
يحدث تسرب الهواء المتكرر أثناء التشغيل
في الأتمتة ذات الدورة العالية، يعد الفحص المنتظم أمرًا مهمًا. تستخدم Commaelec مواد عالية الجودة (NBR، السيليكون، PU، إلخ.) لإطالة عمر الخدمة، ولكن الاستبدال في الوقت المناسب يضمن السلامة والكفاءة.

هل يعملون مع المخازن المؤقتة؟

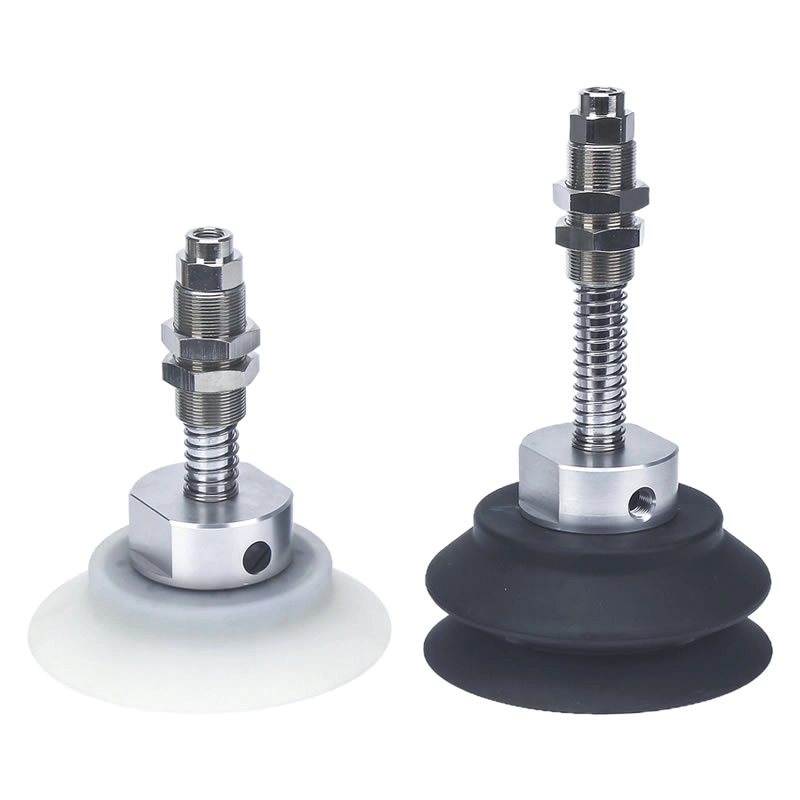

نعم. يمكن تجهيز أكواب الشفط الفراغية عالية الصلابة ZP2 بحوامل تخزين مؤقت (مبطنة).
يقلل من التأثير أثناء الاتصال بقطعة العمل
يحمي الأسطح الهشة مثل الزجاج أو المواد المطلية
يحسن دقة تحديد المواقع في الأنظمة الآلية
توفر Commaelic أقواس ومحولات عازلة متوافقة لتحقيق التكامل المرن.

ما هي التطبيقات النموذجية؟

تستخدم أكواب الشفط هذه على نطاق واسع في:
الأسلحة الروبوتية وخطوط الإنتاج الآلي
التعامل مع الصفائح المعدنية والألواح الزجاجية والمكونات الثقيلة
الأسطح غير المستوية أو المائلة قليلاً والتي تتطلب إمساكًا ثابتًا
بطاريات الليثيوم والصناعات الإلكترونية (مع ملحقات الفولاذ المقاوم للصدأ)

I. نقاط القوة الأساسية

يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).

ثانيا. استخراج التطبيقات حسب الصناعة

أ- الطب والصناعة الطبية

A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل

أ.2 السيناريوهات الرئيسية:

1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)

2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)

3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)

ب. صناعة الإلكترونيات وأشباه الموصلات

ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش

ب.2 السيناريوهات الرئيسية:

1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)

2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)

3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)

ج- صناعة السيارات وقطع غيارها

ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق

ج.2 السيناريوهات الرئيسية:

4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)

5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)

6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)

د- صناعة المواد الغذائية والتغليف

د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق

د.2 السيناريوهات الرئيسية:

1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)

2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)

هـ- صناعة الخدمات اللوجستية والتخزين

هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط

ه.2 السيناريوهات الرئيسية:

1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)

2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)

و- الطاقة الجديدة والصناعات الخاصة

F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):

1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)

F.2 الطباعة والورق

1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)

ثالثا. ملخص منطق التكيف الأساسي

خصائص الشغل	برنامج التكيف ماصة	سيناريوهات الصناعة المقابلة
رقيقة / هشة / دقيقة	مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة	أشباه الموصلات الإلكترونية، الأدوية
أشياء ثقيلة/حجم كبير	مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط	السيارات واللوحات اللوجستية
الصحة/الوقاية من التلوث	سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف	الطب والغذاء
الأسطح الناعمة/غير المنتظمة	مادة إسفنجية، كوب شفط قابل للتشوه	ديكورات سيارات، طعام
متطلبات الاستاتيكيه	سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية	أشباه الموصلات الإلكترونية

	②قطر الوسادة ③نوع الوسادة (مم)		150	200	250
	②قطر الوسادة ③نوع الوسادة (مم)		ø150	ø200	ø250
	إتش تي	رقيقة مسطحة مع الضلع	●	●	●
	غ.ب	نوع الخوار	●	-	-
⑦مدخل الفراغ	ب16	M16x1.5	●	●	-
⑦مدخل الفراغ	ب18	M18x1.5	●	●	●

⑥السكتة العازلة
20	20 ملم
50	50 ملم

السكتة الدماغية العازلة (مم)	قوة رد الفعل الربيع [N]
	عند 0 السكتة الدماغية	في السكتة الدماغية الكاملة
20	14.7	29.4
50	15.6

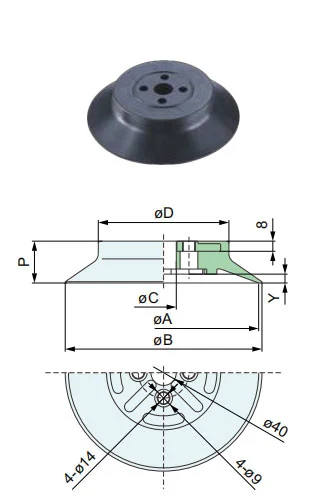

				øأ	øB	درجة مئوية	øD	P	Y
نموذج	②قطر الوسادة.	③نوع الوسادة	④مادة الوسادة
ZP2	150	إتش تي	ن.س	150	155	20	103	33	7
	200			200	205	13	140	36	13

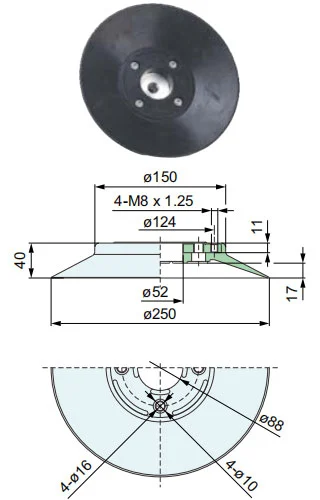

نموذج	②قطر الوسادة.	③نوع الوسادة	④مادة الوسادة
ZP2	250	إتش تي	ن.س

كؤوس شفط فراغية عالية الصلابة ZP2

كؤوس شفط فراغية عالية الصلابة ZP2

وحدة الوسادة شديدة التحمل من سلسلة ZP2

سلسلة ZP2-T للخدمة الشاقة مع وسادات تفريغ المحول

سلسلة ZP2-T للخدمة الشاقة مع وسادات تفريغ عازلة

التعليمات

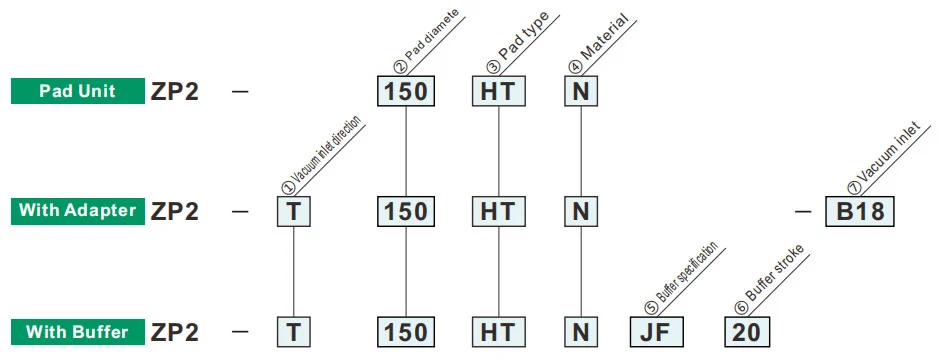

كيفية الطلب

الأبعاد (مم)

مادة الوسادة وخصائصها

الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة

①اتجاه مدخل الفراغ
T	رَأسِيّ

⑤مواصفات المخزن المؤقت
ج.ف	الدورية (الصلب، مع البطانة)

④المواد
N	نبر
S	مطاط السيليكون
