يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).
فوهة أكواب الشفط ZP2
كشركة مصنعة رائدة في الصين، يقدم مصنعنا أكواب شفط فراغ ذات فوهة مخصصة ZP2 لقطع العمل بمقياس المليمتر. يتميز هذا الحل المباشر من المورد بقطر صغير للغاية يبلغ ø0.8mm-ø1.1mm وفوهة مدمجة موفرة للمساحة، وهو مثالي للرقائق والعدسات الدقيقة. نقوم بتخزين الأجزاء المقاومة للكهرباء الساكنة والفولاذ المقاوم للصدأ بالكامل لصناعة الإلكترونيات وبطاريات الليثيوم.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج

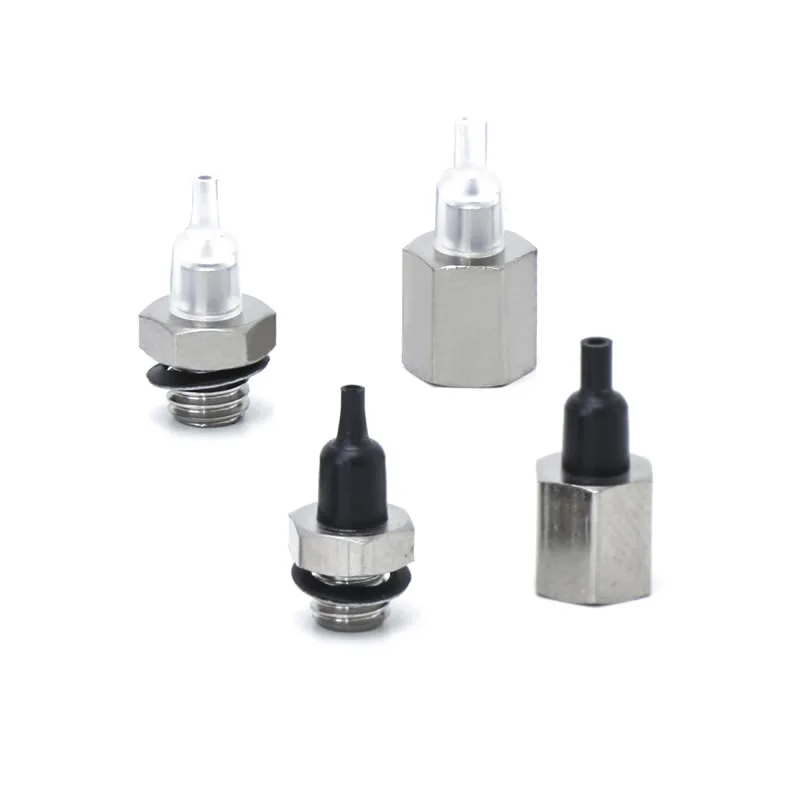

فوهة أكواب الشفط ZP2
وحدة وسادة تفريغ الفوهة من سلسلة ZP2
سلسلة ZP2-T مع وسادة تفريغ فوهة المحول
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد

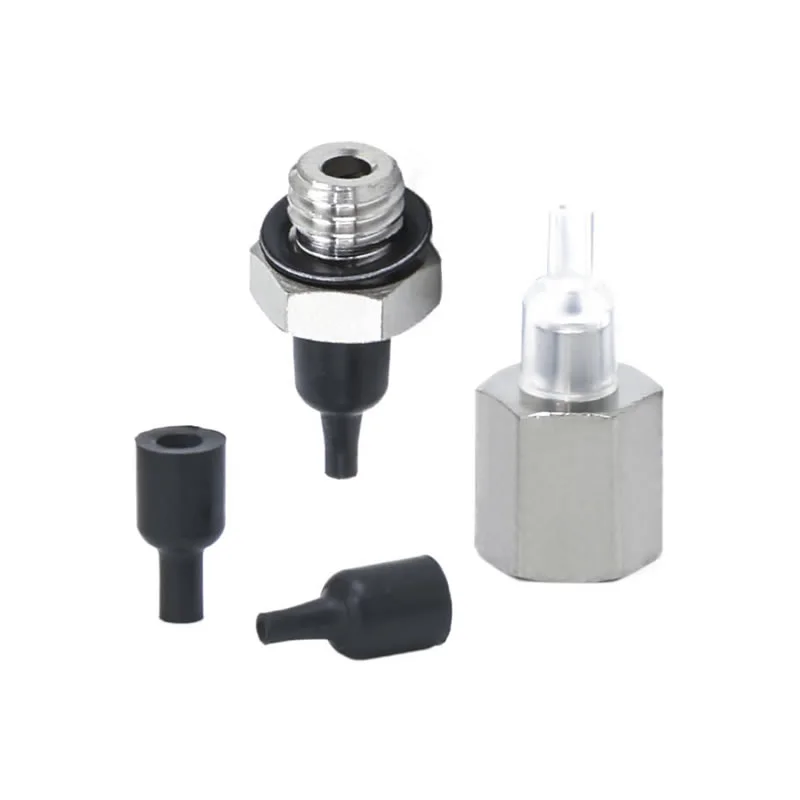

كجزء من فئة وسائد الشفط فائقة الصغر، تتميز أكواب الشفط ذات الفوهة ZP2 بأقطار قياسية تبلغ ø8 مم و1.1 مم، مما يمثل أحد أصغر الموديلات في سلسلة ZP2. وهي متوافقة مع قطع العمل الصغيرة جدًا التي تقيس أبعاد المليمتر. يدمج تصميم الفوهة المدمج واجهة فوهة قصيرة مباشرة في جسم الوسادة، مما يلغي الحاجة إلى محولات إضافية ويقلل مساحة التثبيت بشكل كبير. تستخدم نهاية الشفط تصميم حافة ضيقة مانعة للتسرب تضمن اتصالًا محكمًا بأسطح قطع العمل الدقيقة، مما يضمن إحكام التفريغ الأمثل.
وتشمل التطبيقات النموذجية
1. تجميع الرقائق، والمقاومات/المكثفات الدقيقة، ومكونات ثنائي الفينيل متعدد الكلور الملحومة الصغيرة التي يتم التعامل معها في التصنيع الإلكتروني.
2. صناعة أشباه الموصلات:معالجة خالية من الغبار للمكونات الدقيقة مثل رقائق أشباه الموصلات وأجهزة الاستشعار الدقيقة.
3. الأجهزة الدقيقة:التغذية الآلية للمكونات فائقة الصغر بما في ذلك البراغي الدقيقة، والشفرات الزنبركية المعدنية، والمحامل المصغرة.
4. الأجهزة البصرية:الإمساك الدقيق وتحديد المواقع للمكونات البصرية مثل العدسات المصغرة وموصلات الألياف الضوئية.
التعليمات
ما هي منصات فوهة SMC ZP2 المستخدمة؟
تستخدم أكواب الشفط الفراغي ذات الفوهة ZP2 بشكل شائع في أنظمة القاذف الفراغي لعمليات الالتقاط والمكان السريعة.
متكاملة مع الفوهات لتوليد فراغ مباشرة في الكأس
مناسبة للأتمتة عالية السرعة والتعامل الآلي
يستخدم على نطاق واسع للأجزاء الصغيرة ومواد التعبئة والتغليف والمكونات خفيفة الوزن
توفر شركة Commaelic أكوابًا ذات جودة ثابتة ومتوافقة مع تصميمات الأنظمة المماثلة، مما يضمن أداءً موثوقًا به في الإنتاج المستمر.
كيفية اختيار التصميم المناسب لكوب الشفط؟
يجب أن يعتمد الاختيار على ظروف العمل الفعلية:
سطح قطعة العمل: أملس → نوع مسطح؛ غير متساو → نوع الخوار
الوزن والحجم: الأجزاء الأثقل تتطلب أقطارًا أكبر
البيئة: درجة حرارة عالية أو مواد كيميائية ← اختر السيليكون أو FKM
سرعة الدورة: تستفيد الخطوط عالية السرعة من التصميمات خفيفة الوزن وسريعة الاستجابة
تدعم Commaelic الحلول المخصصة، مما يساعد على مطابقة المواد والأحجام والهياكل مع تطبيقات محددة.
ما هي أنواع اللوحات الرئيسية في سلسلة ZP2؟
النوع المسطح: أقصى مساحة تلامس للأسطح الملساء
مسطحة مع أضلاع: إغلاق أفضل على الأسطح الخشنة قليلاً
نوع المنفاخ: يتكيف مع الأسطح غير المستوية ويوفر التوسيد

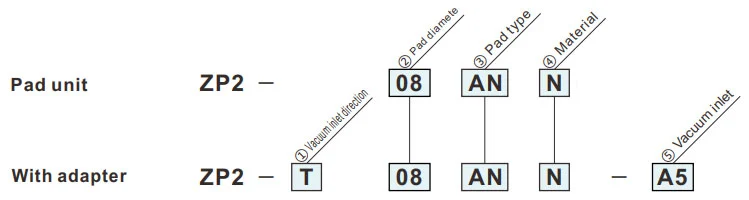

كيفية الطلب
- لامتصاص المكونات الصغيرة (مثل رقائق IC)
| ①اتجاه مدخل الفراغ | |
| T | رَأسِيّ |
| ②قطر الوسادة (مم) | |
| 08 | ø0.8 |
| 11 | ø1.1 |
| ③نوع الوسادة | |
| أن | فوهة |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
| ⑤مدخل الفراغ | ||
| A4 | خيط أنثى | ام 4 × 0.7 ام5x0.8 |
| أ5 | ||
| ب4 | خيط ذكر | ام 4 × 0.7 |
| ب5 | ام5x0.8 | |
الأبعاد (مم)
الرمز الأخضر هو نماذج مخصصة.
أن
وسادة فوهة
| نموذج | درجة مئوية | øD | |||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
|||
| ZP2 | 08 | أن |
N S U F جي إن ع |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
نموذج للرجوع إليه: ZP2-11ANN

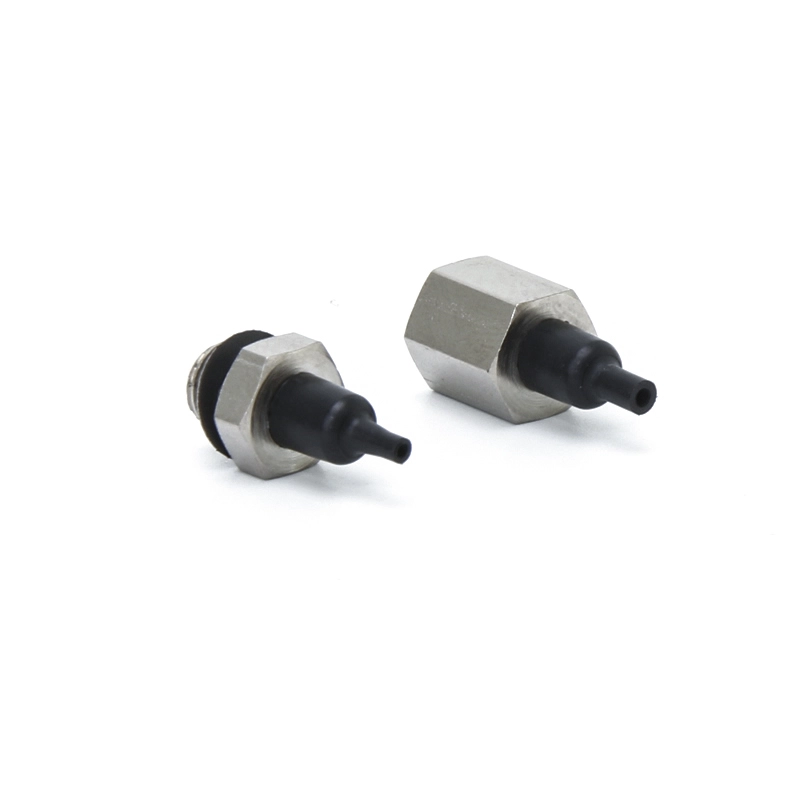

أبعاد تركيب المحول
ZP2-T
رَأسِيّ
A4، A5
| نموذج | A | B | درجة مئوية | øD | E | محول | |||||
|
① مكنسة اتجاه المدخل |
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
⑤ مكنسة مدخل |
|||||||
| ZP2 | T | 08 | أن |
N S U F جي إن ع |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | ام 4 × 0.7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | أ5 | 14.5 | 11 | 1.6 | 0.8 | ام5x0.8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
نموذج للرجوع إليه: ZP2-T11ANN-A5
ZP2-T
رَأسِيّ
A4، A5
| نموذج | A | B | درجة مئوية | øD | E | محول | |||||
|
① مكنسة مدخل اتجاه |
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
⑤ مكنسة مدخل |
|||||||
| ZP2 | T | 08 | أن |
N S U F جي إن ع |
ب4 | 14 | 4.5 | 1.6 | 0.8 | ام 4 × 0.7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | ب5 | 15.5 | 5 | 1.6 | 0.8 | ام5x0.8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
نموذج للرجوع إليه: ZP2-T11ANGN-B5
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
