يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).

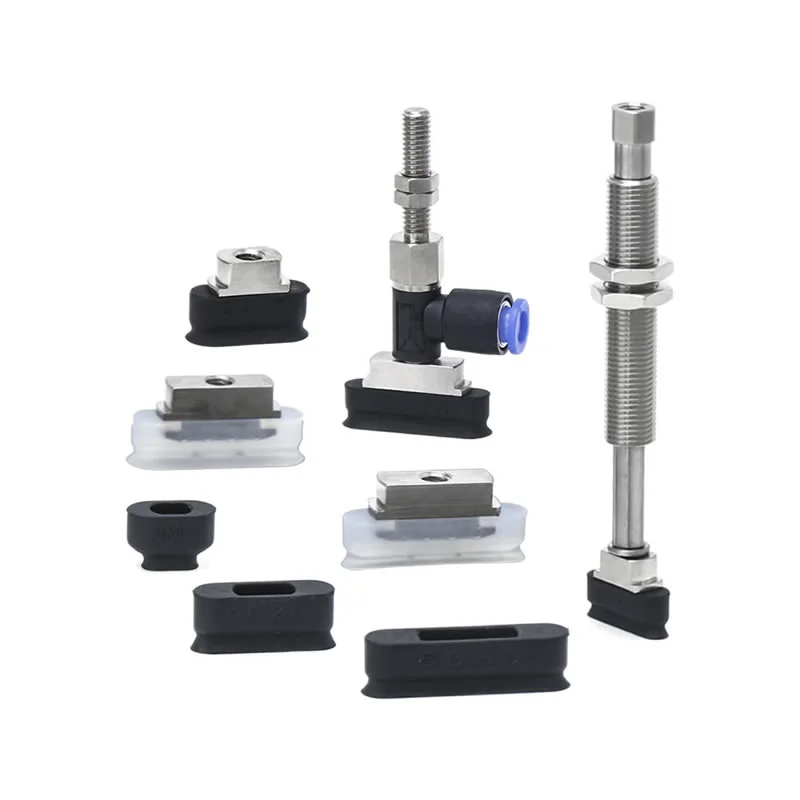

أكواب شفط فراغية بيضاوية ZP2
كشركة مصنعة رائدة في الصين، يقدم مصنعنا أكواب شفط فراغ بيضاوية مخصصة ZP2 لقطع العمل الرفيعة في الأماكن الضيقة. متوفر بـ 12 مواصفات (على سبيل المثال، 3.5×7 إلى 8×30 مم)، يضمن هذا الحل المباشر من المورد ضغطًا موحدًا وثبات الإمساك. بفضل المخازن المؤقتة الاختيارية مقاس 6-50 مم والمواد المضادة للكهرباء الساكنة، فهي مثالية لخطوط التعبئة والتغليف PCB والبطارية وعالية السرعة.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
أكواب شفط فراغية بيضاوية ZP2

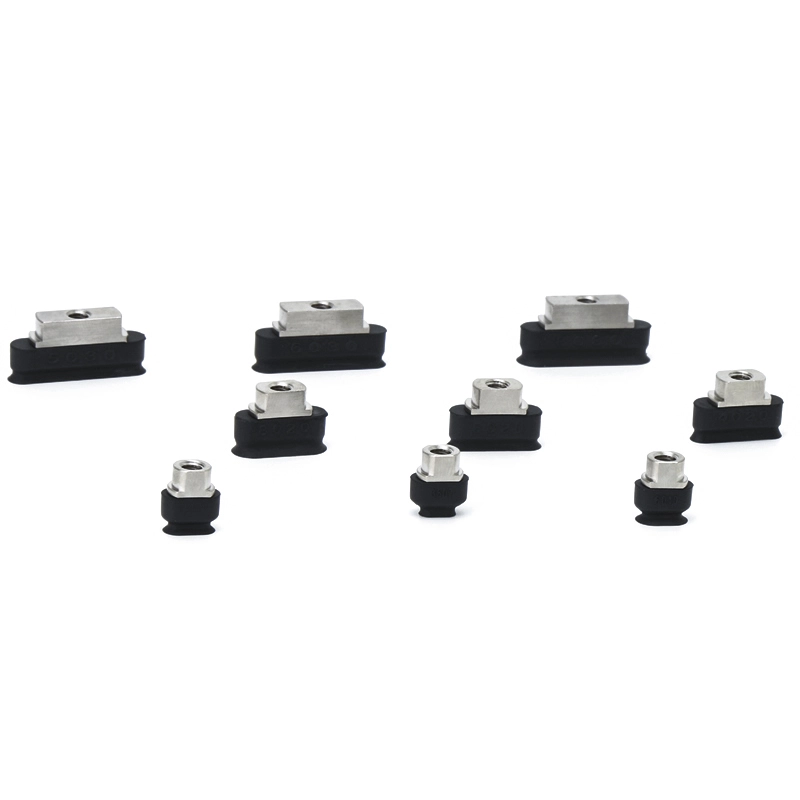

وحدة وسادة التفريغ البيضاوية من سلسلة ZP2

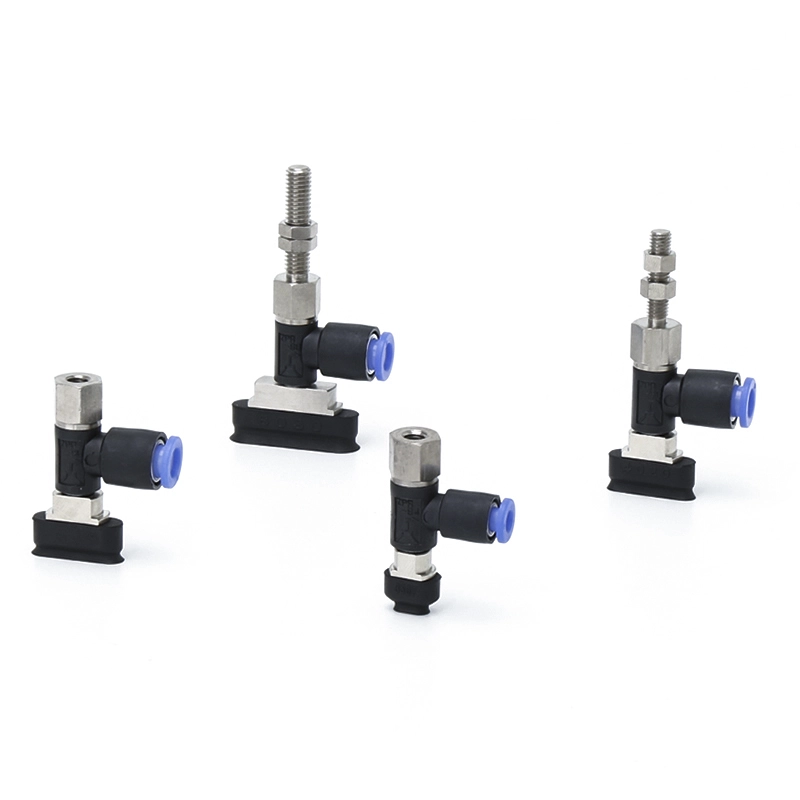

سلسلة ZP2-T مع وسادة فراغ بيضاوية محول

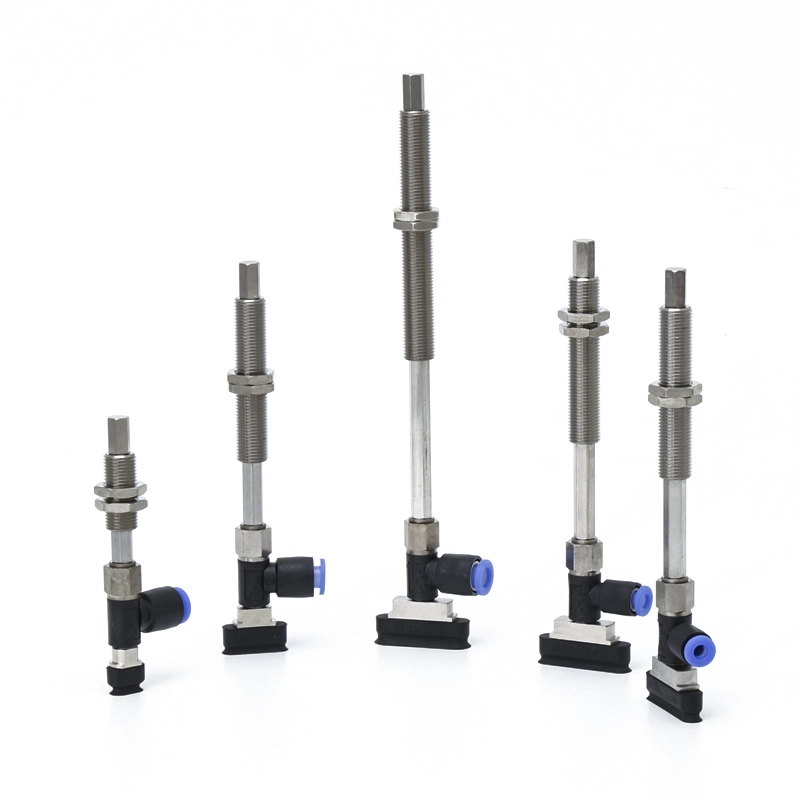

سلسلة ZP2-T مع وسادة فراغ بيضاوية عازلة
سلسلة ZP2-R مع وسادة فراغ بيضاوية محول

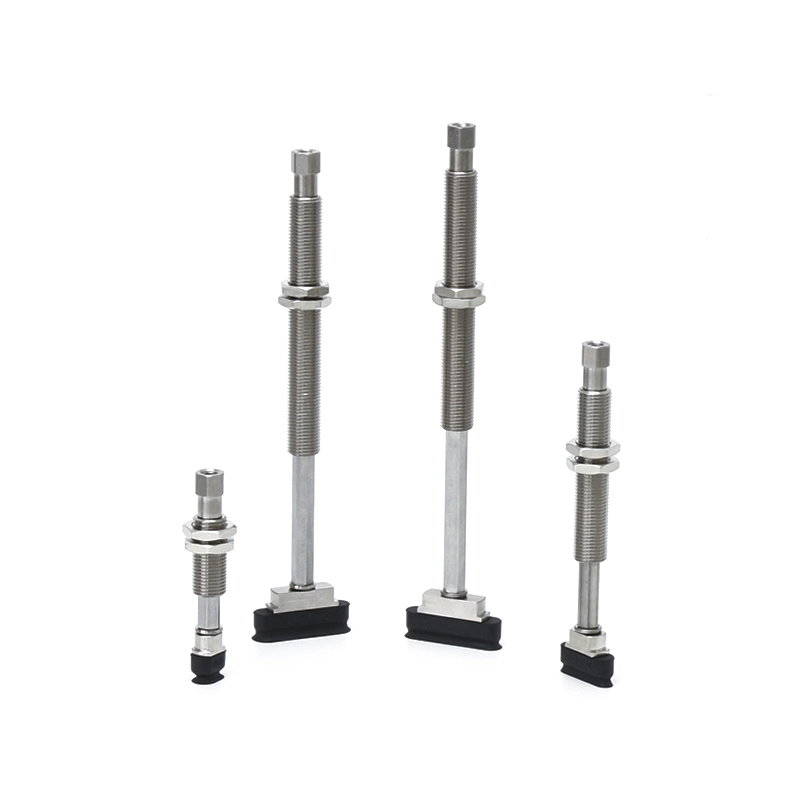

سلسلة ZP2-R مع وسادة فراغ بيضاوية عازلة
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
كشركة مصنعة رائدة في الصين، يوفر مصنعنا حلول ZP2 لأكواب الشفط الفراغية البيضاوية المخصصة والمصممة خصيصًا لتلبية المتطلبات الصارمة لقطاعي الإلكترونيات والسيارات. سواء كنت موردًا بكميات كبيرة أو مستخدمًا نهائيًا، فإن سلسلة ZP2 البيضاوية الخاصة بنا توفر الموثوقية اللازمة للتعامل الدقيق.
الميزات والمواصفات الفنية الرئيسية
1. مجموعة واسعة من المواصفات
لضمان ملاءمة مثالية لكل قطعة عمل رفيعة، نقدم 12 مواصفات قياسية لأكواب الشفط البيضاوية ZP2:
الأحجام المدمجة:3.5×7، 4×10، 5×10، 6×10 ملم.
الأطوال المتوسطة:4×20، 5×20، 6×20، 8×20 ملم.
الوصول الموسع:4×30، 5×30، 6×30، 8×30 ملم.
2. التميز في المواد الخاصة بالصناعة
نحن نستخدم مواد عالية الجودة لتتناسب مع بيئة العمل الخاصة بك:
سيليكون عالي الجودة وNBR:للأغراض العامة والمهام ذات درجة الحرارة العالية.
المواد المضادة للكهرباء الساكنة (ESD):ضروري للتعامل مع ثنائي الفينيل متعدد الكلور وأشباه الموصلات.
جميع ملحقات الفولاذ المقاوم للصدأ:تكوينات متخصصة محسنة لصناعة بطاريات الليثيوم.
المزايا الأساسية ويسلط الضوء
الأمثل للأماكن الضيقة:يسمح المظهر الجانبي الضيق لأكواب الشفط الفراغية البيضاوية ZP2 بالالتقاط عالي الكثافة على مركبات ثنائي الفينيل متعدد الكلور المزدحمة أو ملفات التغليف الضيقة حيث لا تناسب الأكواب الدائرية ببساطة.
تعزيز استقرار القبضة:توفر منطقة الشفط الممتدة "بصمة" أكبر على العناصر الرفيعة مثل الأنابيب أو شرائط الختم، مما يقلل بشكل كبير من خطر إمالة قطعة العمل أو انزلاقها.
التثبيت المرن:يدعم مداخل الفراغ الرأسية والجانبية. يمكن إقران كل كوب بمحول أو دعامة عازلة (شوط 6 مم - 50 مم) لتخفيف التأثير على الأسطح الهشة.
العرض المباشر من المصنع:يحتفظ مصنعنا الموجود في الصين بكمية كبيرة من المنتجات المتوفرة، مما يضمن فترات زمنية قصيرة وأسعار تنافسية للمشتريات العالمية.
سيناريوهات التطبيق النموذجية
الإلكترونيات وأشباه الموصلات:تجميع ثنائي الفينيل متعدد الكلور، وتصنيع لوحات الدوائر المرنة، وتحديد موضع القطب الكهربائي للبطارية.
قطع غيار السيارات:يتم استخدام أكواب الشفط الفراغية البيضاوية ZP2 بشكل متكرر في التعامل مع وتجميع شرائط الختم وقطع القطع الممدودة والمقاطع البلاستيكية.
التعبئة والتغليف والخدمات اللوجستية:وضع العلامات بسرعة عالية، وختم الكرتون، وفرز العبوات الطويلة.

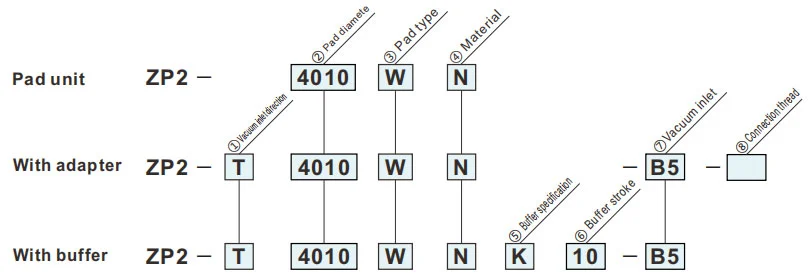

كيفية الطلب
- لقطع العمل ذات القيود على سطح الامتزاز.
| ①اتجاه مدخل الفراغ | ⑦مدخل الفراغ | ⑧موضوع الاتصال | ||
| T | رَأسِيّ |
|
ب5 |
— |
|
ب50406 |
— | ||
| R | جانبي |
|
0406 |
ب5 |
|
0406 |
أ5 |
||
|
0406 |
— | ||
| ②حجم الوسادة | |
| 3507 | 3.5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③نوع الوسادة | |
| W | بيضاوي |
| ⑦مدخل الفراغ | |
| ب5 | M5x0.8 (أنثى) |
| 04 | ø4 تركيب بلمسة واحدة |
| 06 | ø6 تركيب بلمسة واحدة |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
| ⑤مواصفات المخزن المؤقت | |
| K | غير الدورية |
| ⑥السكتة العازلة | |
| 10 | 10 ملم |
| 20 | 20 ملم |
| 30 | 30 ملم |
| 40 | 40 ملم |
| 50 | 50 ملم |
| ⑧موضوع الاتصال | |
| أ5 | M5x0.8 (ذكر) |
| ب5 | M5x0.8 (أنثى) |
الأبعاد (مم)
الرمز الأخضر هو نماذج مخصصة.
ص
نوع المكعب
| نموذج | A | B | C | D | øE | Y | |||
|
② وسادة مقاس |
③ وسادة يكتب |
④ وسادة مادة |
|||||||
| ZP2 | 3507 | W |
N S U F جي إن ع |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
نموذج للرجوع إليه: ZP2-4030WS
أبعاد تركيب المحول
لوحة قابلة للتطبيق: 3507 واط/4010 واط/5010 واط/6010 واط
لوحة قابلة للتطبيق: 4020 واط/5020 واط/6020 واط/8020 واط
لوحة قابلة للتطبيق: 4030 واط/5030 واط/6030 واط/8030 واط
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
