يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).

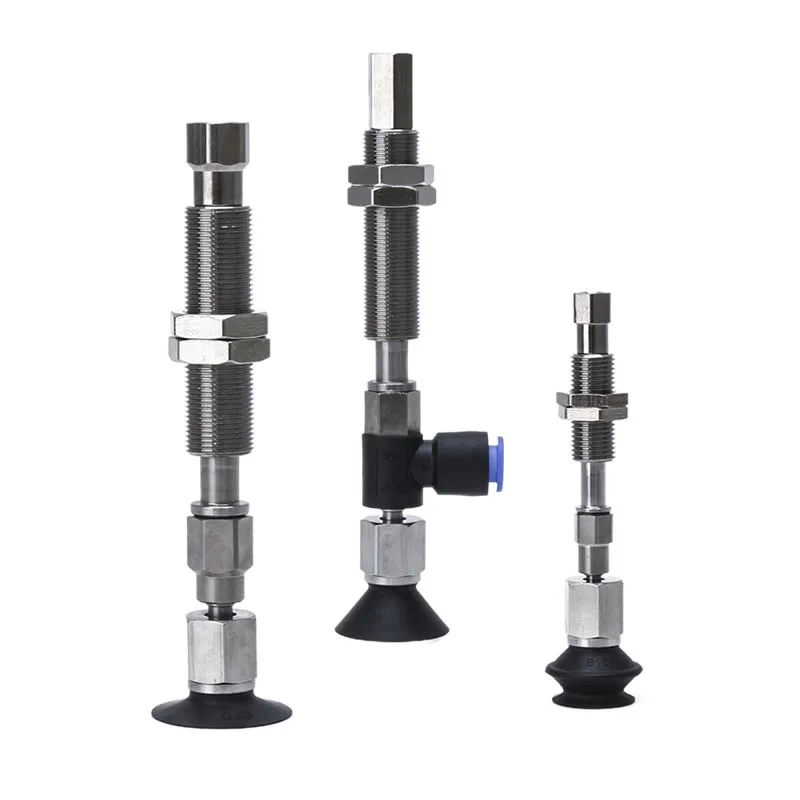

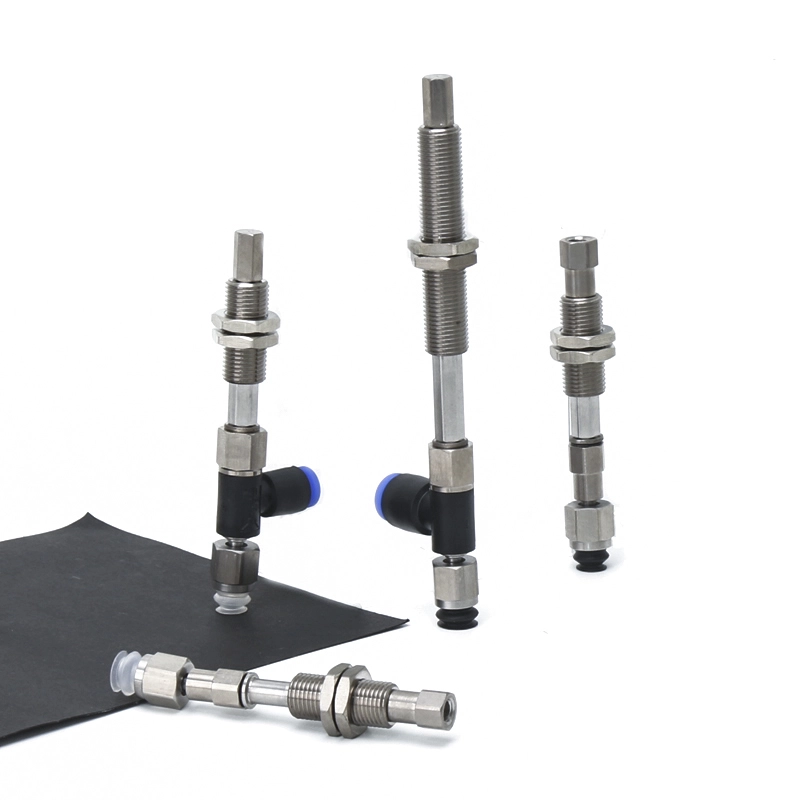

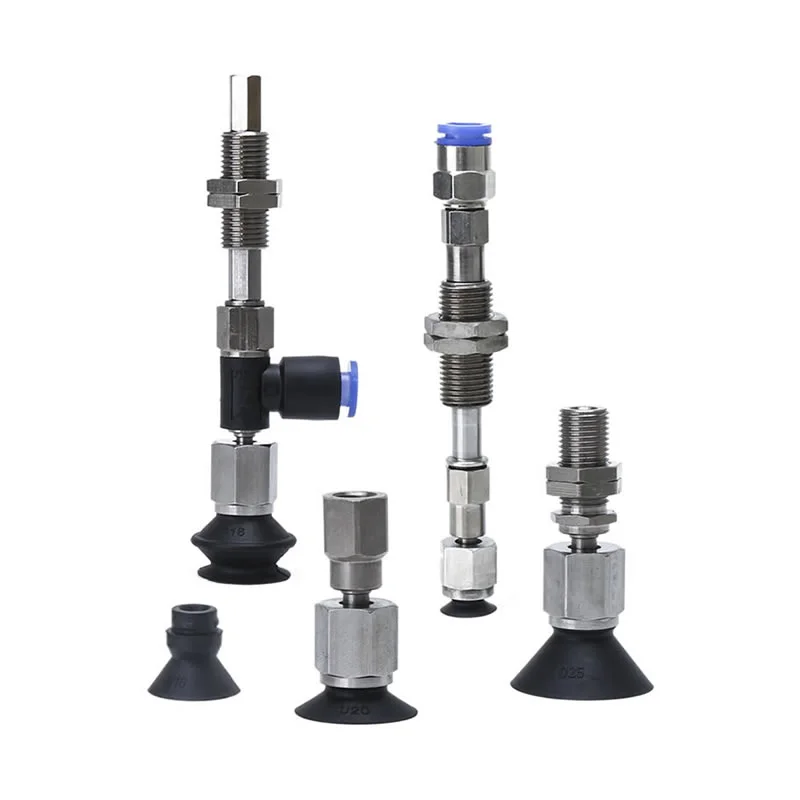

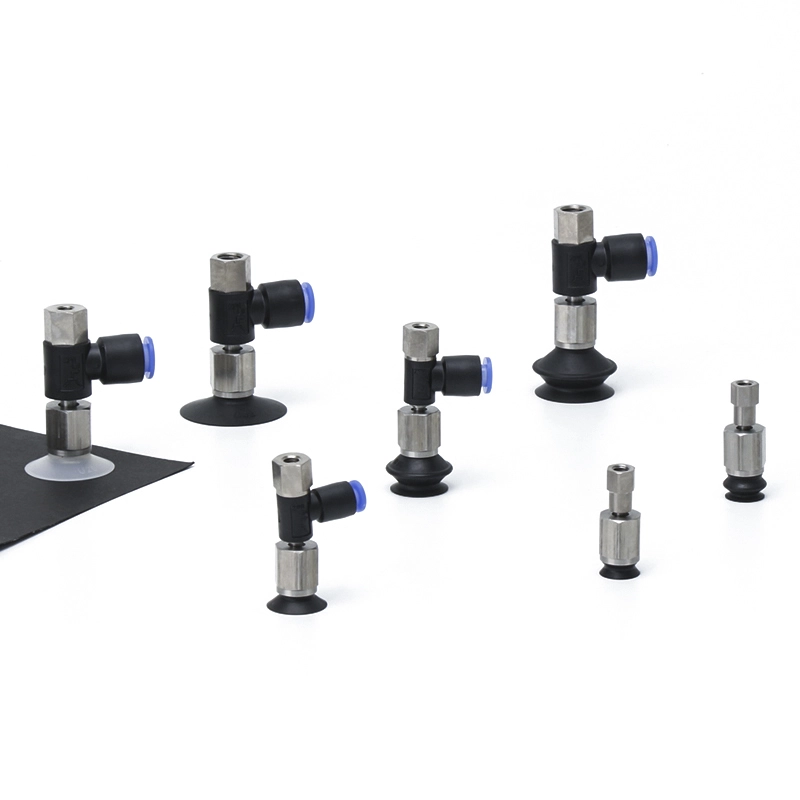

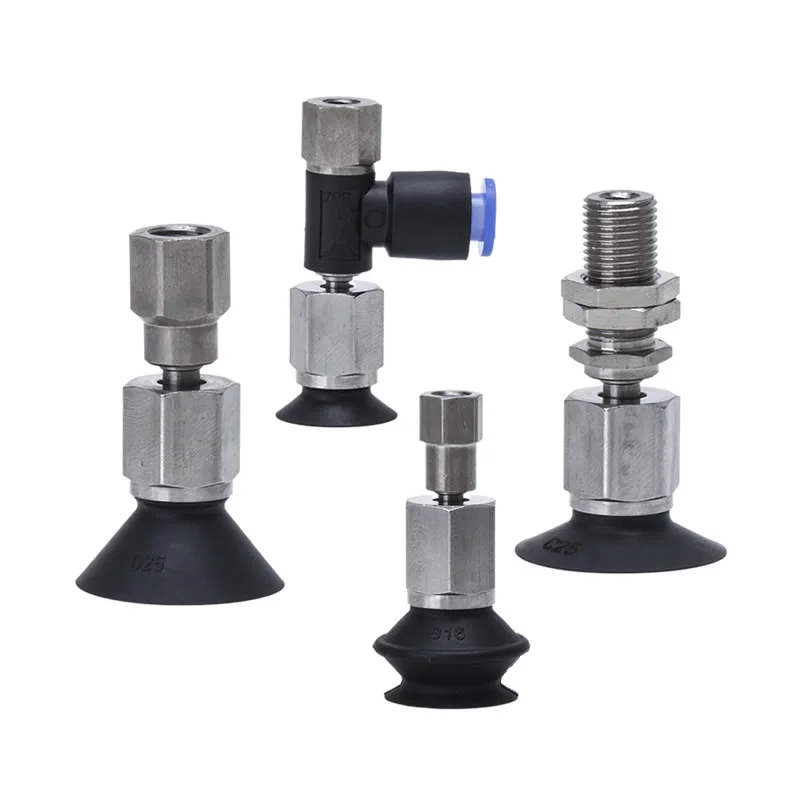

أكواب شفط الفراغ ذات وصلة كروية أساسية ZP
كشركة مصنعة رائدة في الصين، نحن نقدم أكواب شفط فراغية ذات مفصل كروي أساسي ZP (Ø10-32mm) لقطع العمل غير المنتظمة. يتميز برؤوس دوارة، وضربات عازلة (6-50 مم)، ومطاط سيليكون/مضاد للكهرباء الساكنة عالي الجودة، ويضمن مخزون الموردين المباشر من المصنع الاستقرار وتقليل الضوضاء. الأفضل لخطوط بطاريات الليثيوم مع خيارات الفولاذ المقاوم للصدأ.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
أكواب شفط الفراغ ذات وصلة كروية أساسية ZP
ZPTF سلسلة الكرة المشتركة نوع مع منصات فراغ محول
ZPTF سلسلة الكرة المشتركة نوع مع منصات فراغ العازلة
ZPRF سلسلة الكرة المشتركة نوع مع منصات فراغ محول
ZPRF سلسلة الكرة المشتركة نوع مع منصات فراغ العازلة
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
كوماليك هي شركة تصنيع رائدة في الصين، كأس الشفط الفراغي ذو المفصل الكروي من النوع الأساسي من سلسلة ZP عبارة عن مكون هوائي عالي الأداء مصمم خصيصًا للإمساك بقطع العمل غير المنتظمة أو المائلة أو المنحنية. يشتمل تصميمه على آلية مفصل كروي - تذكرنا بالمفصل البشري - عند نقطة اتصال كوب الشفط؛ تتيح هذه الميزة المحاذاة التلقائية، مما يسمح للمفصل الكروي بالدوران بحرية عندما يتلامس الكوب مع سطح مائل. إنه يعوض تلقائيًا الانحرافات الزاوية أثناء عمليات الإمساك الروبوتية، وبالتالي يمنع تسرب الفراغ الناتج عن الختم غير الكامل. متوفرة بأقطار تتراوح من 10 مم إلى 32 مم، كما توفر السلسلة نماذج اختيارية مجهزة بآلية عازلة (Buffer)، تتميز بضربات تتراوح بين 6 مم و50 مم، لحماية قطع العمل من التلف الناتج عن التأثير الميكانيكي.
التفوق الفني
إن أكواب الشفط الفراغية ذات المفاصل الكروية الأساسية ZP ليست مجرد مكونات قياسية؛ إنها أدوات متعددة الاستخدامات مصممة للبيئات عالية الأداء.
1. تصميم رأس دوار متكيف
الميزة الأساسية لنموذج ZPTF هي آلية الدوران ذات المفصل الكروي. وهذا يسمح لكوب الشفط بإمالة وتدوير، ومحاذاة تلقائيًا مع زاوية قطعة العمل. تعمل هذه الميزة على تعزيز استقرار المعالجة الصناعية بشكل كبير، خاصة بالنسبة لأجزاء هيكل السيارة أو المواد البلاستيكية المقولبة.
2. النطاق الشامل للحجم والشكل
لتلبية احتياجات التطبيقات المتنوعة، نقدم مجموعة واسعة من الخيارات:
نطاق القطر:مقاسات دقيقة تبدأ من 10 ملم على الأقل وحتى 32 ملم.
أنواع الكأس:متوفر في الأنواع المسطحة والمضلعة والأكورديون (المنفاخ) والأنواع العميقة للتعامل مع كل شيء بدءًا من الصفائح الرقيقة وحتى الأشياء ذات النسيج الثقيل.
3. منافذ فراغ مرنة وتركيبها
تتطلب قيود المساحة في الآلات الحديثة تخطيطات مرنة. ميزة أكواب الشفط الفراغية الأساسية ذات المفصل الكروي ZP:
خيارات المخرج المزدوج:مداخل فراغ عمودية وأفقية للتكامل السلس في المساحات المدمجة.
تنوع التركيب:خيارات تتضمن محولات أو أقواس عازلة متخصصة للتثبيت المخصص.
المزايا الأساسية
استقرار القبضة:خاصة عند التعامل مع ألواح جسم السيارة المنحنية، أو الأجزاء المصبوبة بالحقن غير المنتظمة الشكل، أو صناديق التعبئة والتغليف، فإن تصميم المفصل الكروي لأكواب الشفط الفراغي الأساسية ZP يضمن بقاء مستويات الفراغ مرتفعة باستمرار.
الحد من الضوضاء والصدمات:عند إقرانه بحامل عازل، فإنه يمتص الطاقة الحركية بشكل فعال عند الاتصال، وبالتالي يطيل عمر الخدمة الإجمالي للنظام.
القدرة على التكيف مع ظروف التشغيل المتخصصة:على سبيل المثال، في صناعة بطاريات الليثيوم أيون، يمكن تصنيعها بالكامل من الفولاذ المقاوم للصدأ حسب الطلب؛ وعلى العكس من ذلك، في صناعة الإلكترونيات، يمكن استخدام المواد المضادة للكهرباء الساكنة.
سيناريوهات التطبيق
قطع غيار السيارات:الإمساك بالمكونات المنحنية مثل الزجاج الأمامي أو ألواح الأبواب.
الفرز اللوجستي:التعامل مع العبوات ذات الأسطح غير المستوية.
3C إلكترونيات:تحقيق شفط دقيق في الأماكن الضيقة من خلال تعديل المفاصل الشامل.
كيفية الطلب

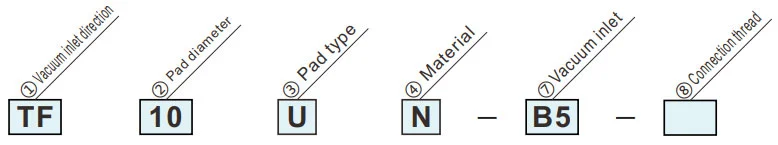

نوع الكرة المشتركة مع محول
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط اليوريثان |
| F | FKM |
| جي إن | موصلNBR |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة
|
③ نوع الوسادة
② قطر الوسادة (مم)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | نوع مسطح | ● | ● | ● | ● | ● | ● | |||||||
| C | النوع المسطح مع الأضلاع | ● | ● | ● | ● | ● | ● | |||||||
| B | نوع منفاخ | ● | ● | ● | ● | ● | ● | |||||||
| ①اتجاه مدخل الفراغ | D | نوع عميق | ● | — | ● | — | ● | — | ||||||
| تف | رَأسِيّ |
|
⑦مدخل الفراغ | خيط أنثى | ب5 | ام5x0.8 | ● | ● | ||||||
| ⑧موضوع الاتصال | خيط ذكر | أ8 | M8x1.0 | ● | — | |||||||||
| أ10 | M10x1.0 | — | ● | |||||||||||
|
⑦مدخل الفراغ | خيط أنثى | ب5 | ام5x0.8 | ● | — | ||||||||
| ب8 | M8x1.25 | ● | ● | |||||||||||
| ب01 | آر سي 1/8 | ● | ● | |||||||||||
| الترددات اللاسلكية | جانبي |
|
تركيب بلمسة واحدة | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧موضوع الاتصال | خيط أنثى | ب5 | ام5x0.8 | ● | ● | |||||||||
| ب8 | M8x1.25 | — | ● | |||||||||||

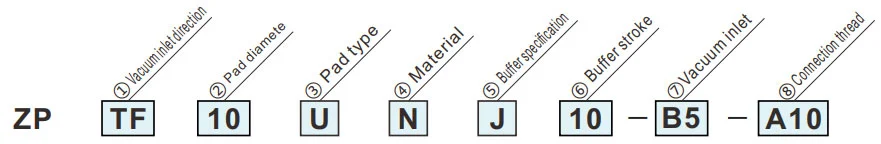

نوع الكرة المشتركة مع العازلة
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة
|
③ نوع الوسادة
② قطر الوسادة (مم)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | نوع مسطح | ● | ● | ● | ● | ● | ● | ||||||
| C | النوع المسطح مع الأضلاع | ● | ● | ● | ● | ● | ● | ||||||
| B | نوع منفاخ | ● | ● | ● | ● | ● | ● | ||||||
| D | نوع عميق | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥السكتة العازلة | 10 | 10 ملم | ● | ● | |||||||||
| 20 | 20 ملم | ● | ● | ||||||||||
| 30 | 30 ملم | ● | ● | ||||||||||
| 40 | 40 ملم | ● | 一 | ||||||||||
| ①اتجاه مدخل الفراغ | 50 | 50 ملم | ● | ● | |||||||||
| تف | رَأسِيّ |
|
⑦مدخل الفراغ | أنثى خيط |
ب5 | M5x0.8 | ● | 一 | |||||
| ب01 | آر سي 1/8 | 一 | ● | ||||||||||
| تركيب بلمسة واحدة | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧موضوع الاتصال | خيط ذكر | أ10 | م10×1.0 | ● | 一 | ||||||||
| أ14 | M14x1.0 | 一 | ● | ||||||||||
| الترددات اللاسلكية | جانبي |
|
⑦مدخل الفراغ | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧موضوع الاتصال | خيط ذكر | أ10 | م10×1.0 | ● | 一 | ||||||||
| أ14 | م14×1.0 | 一 | ● | ||||||||||
| ⑤مواصفات المخزن المؤقت | |
| J | الدورية |
| K | غير الدورية |
تحديد
| حلقة القفل/نوع الوسادة | قطر/أبعاد الوسادة | طلب | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| بدون حلقة القفل | نوع مسطح (ش) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | لقطع العمل ذات الأسطح المسطحة وغير المشوهة |
| النوع البيضاوي (ش) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | لقطع العمل ذات القيود على سطح الامتزاز | |
| نوع مسطح رقيق (يوتا) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | لقطع العمل الناعمة مثل الصفائح الرقيقة أو الفينيل. يمكن تقليل التجاعيد أو التشوه أثناء الامتزاز. | |
| نوع مسطح رقيق مع الضلوع (ط م) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | لقطع العمل الناعمة مثل الصفائح الرقيقة أو الفينيل. يمكن إزالة قطع العمل بسهولة بفضل الأضلاع |
|
| نوع منفاخ (ب) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | للاستخدام في حالة عدم وجود مساحة لمخزن عازل أو لقطع العمل ذات الأسطح المائلة | |
| مع حلقة القفل | نوع مسطح (ش) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | لقطع العمل ذات الأسطح المسطحة وغير المشوهة |
| نوع مسطح مع الضلوع (ج) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | لقطع العمل التي تتشوه بسهولة. يمكن إزالة قطع العمل بسهولة بفضل الأضلاع | |
| نوع منفاخ (ب) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | للاستخدام في حالة عدم وجود مساحة لمخزن عازل أو لقطع العمل ذات الأسطح المائلة | |
| نوع عميق (د) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | لقطع العمل ذات الأسطح المنحنية أو لقطع العمل الكروية | |
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
