يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).
أكواب شفط فراغ أساسية بدون قفل بحلقة ZP
تتمتع أكواب الشفط الفراغي الأساسية بدون قفل ذات حلقة ZP الصينية الصنع بمزايا كبيرة ونقاط بيع: أولاً، إنها توفر فعالية عالية من حيث التكلفة. ومن خلال الاستفادة من أساس التصنيع الناضج، فإنهم يتحكمون بشكل فعال في التكاليف مع ضمان أداء المنتج، وبالتالي تقليل نفقات الشراء للعملاء؛ ثانياً، توفر فئات منتجات متنوعة بمواصفات ونماذج متعددة؛ ثالثا، التكنولوجيا الخاصة بهم ناضجة. باستخدام مواد متميزة مثل السيليكون وتقنية الضغط الفراغي المتقدمة، فإنها تضمن التصاق وثبات قويين، مما يضمن التعامل الآمن مع المواد؛ رابعا، سلسلة التوريد الخاصة بها مستقرة، مدعومة بسلسلة صناعية محلية قوية وقدرة إنتاجية قوية لضمان التسليم في الوقت المناسب. هذه المزايا تجعل كؤوس الشفط الفراغية المنتجة محليًا ذات قدرة تنافسية عالية في مجال الأتمتة الصناعية.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
أداة أساسية بدون قفل Ring Pad ZP
وحدة الوسادة من سلسلة ZP
سلسلة ZPT مع وسادات فراغ المحول
سلسلة ZPT مع منصات فراغ عازلة
سلسلة ZPR مع وسادات فراغ المحول
سلسلة ZPR مع منصات فراغ عازلة
سلسلة ZPY مع وسادات فراغ المحول
سلسلة ZPY مع وسادات فراغ عازلة
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
ما هي أكواب الشفط الفراغية الأساسية بدون قفل حلقة ZP؟
التعريف والوظيفة
• أداة إمساك الفراغ:يخلق ختمًا مع سطح قطعة العمل لتمكين الرفع وتحديد الموضع
• تطبيق مرن:مناسب للأسطح الملساء أو المسطحة أو المنحنية قليلاً
• دعم الأتمتة:تستخدم في الأسلحة الآلية والناقلات وأنظمة المناولة
الميزات الهيكلية
• مصنوعة من اللدائن المتينة مثل السيليكون أو البولي يوريثين
• تصميم خفيف الوزن لتقليل الحمل على الأنظمة الآلية
• متوفر بأقطار وأشكال متعددة لتطبيقات مختلفة
المزايا الأساسية
تركيب مرن وسهل
• لا يوجد هيكل حلقة قفل مما يسهل عملية التركيب والاستبدال
• يقلل من وقت التثبيت وجهد الصيانة
أداء ختم موثوق
• يضمن قبضة فراغ مستقرة على الأسطح الملساء وغير المسامية
• يحافظ على الشفط المستمر أثناء العمليات عالية السرعة
حل فعال من حيث التكلفة
• هيكل بسيط يقلل من تكاليف التصنيع والاستبدال
• مثالية للتطبيقات واسعة النطاق أو ذات الدورة العالية
متين ومقاوم للاهتراء
• مواد عالية الجودة توفر عمر خدمة طويل
• مقاومة للتآكل والاستخدام المتكرر
توافق واسع
• متوافق مع مختلف مولدات الفراغ وأنظمة التركيب
• مناسبة لبيئات صناعية متعددة
عملية التخصيص والإنتاج
خيارات التخصيص
لتلبية متطلبات الأتمتة الصناعية المتنوعة، يمكن تخصيص أكواب الشفط الفراغية الأساسية بدون قفل ZP بالكامل بدءًا من اختيار المواد وحتى التصميم الهيكلي:
• اختيار المواد
o السيليكون (SI): مقاوم لدرجات الحرارة العالية، مثالي للإلكترونيات والبيئات النظيفة
o البولي يوريثين (PU): مقاومة ممتازة للتآكل لعمليات الدورة العالية
o NBR: حل فعال من حيث التكلفة للتطبيقات الصناعية العامة
o مواد اختيارية مضادة للكهرباء الساكنة أو مواد غذائية للصناعات المتخصصة
• الحجم والهندسة
o مجموعة واسعة من الأقطار لتتناسب مع سعات التحميل المختلفة
o هياكل منفاخ مسطحة أو خفيفة لظروف السطح المختلفة
• الصلابة والمرونة (الشاطئ أ)
o مواد أكثر ليونة للمنتجات الحساسة أو الهشة
o مركبات أكثر صلابة للتعامل مع المهام الشاقة أو عالية السرعة
o التوازن الأمثل بين المرونة والمتانة
• توافق التركيب والواجهة
o التكيف مع مختلف الحاملات وأنظمة التفريغ
o مطابقة حجم الخيط ونوع الاتصال (متري، BSP، NPT)
o التكامل مع عناصر التركيب أو المحولات المختلفة
• تصميم خاص بالتطبيقات
o أنماط سطحية مضادة للانزلاق لقبضة أفضل
o مواد مقاومة للزيت أو مقاومة للمواد الكيميائية للبيئات القاسية
o تخصيص أداء درجة الحرارة العالية أو درجة الحرارة المنخفضة

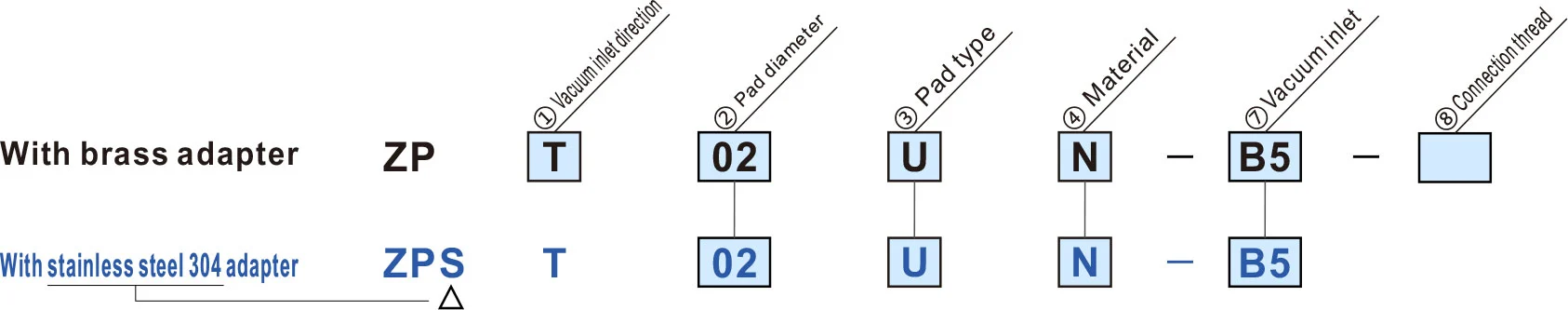

كيفية الطلب
|
③ نوع الوسادة
② قطر الوسادة (مم)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | النوع المسطح/النوع البيضاوي | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | نوع منفاخ | — | — | ● | ● | — | — | — | — | — | — |
| يوتا | نوع مسطح رقيق | — | — | — | — | ● | ● | ● | — | — | — |
| ط م | نوع مسطح رفيع مع أضلاع | — | — | — | — | ● | ● | ● | — | — | — |
| ④ المادة | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأزرق هو نماذج مخصصة
| أبعاد تركيب المحول | |
| إذا كان العميل سيقوم بتصنيع المحول، فقم بتصميم المحول بالأبعاد الموضحة بشكل صحيح. |
|
| ① اتجاه مدخل الفراغ | ⑦ مدخل الفراغ | ⑧ موضوع الاتصال | |||||||
| T | رَأسِيّ |
|
أ5أ6 |
— | |||||
|
ب4ب5 |
— | |||||||
| R | جانبي |
|
0406 |
أ5أ6 |
|||||
|
ب4ب5 |
||||||||
| Y |
|
U4ن4U6ن6ب5 |
أ5أ6 |
||||||
|
ب4ب5 |
||||||||
| ② نوع قطر الوسادة (مم) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3.5x7 | 4x10 | ||
| U | النوع المسطح/النوع البيضاوي | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | نوع منفاخ | — | — | ● | ● | — | — | — | — | — | — |
| يوتا | نوع مسطح رقيق | — | — | — | — | ● | ● | ● | — | — | — |
| ط م | نوع مسطح رفيع مع أضلاع | — | — | — | — | ● | ● | ● | — | — | — |
| ④ المادة | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأزرق هو نماذج مخصصة.
| ⑧ موضوع الاتصال | ||
| ما لو الخيط | أ5 | م5 × 0.8 |
| أ6 | م6 × 1.0 | |
| فيما لو الموضوع | ب4 | م4 × 0.7 |
| ب5 | م5 × 0.8 | |
| ⑦ مدخل الفراغ | |||
| ما لو الخيط | أ5 | م5 × 0.8 | |
| أ6 | م6 × 1.0 | ||
| فيما لو الموضوع | ب4 | م4 × 0.7 | |
| ب5 | م5 × 0.8 | ||
| تركيب با آر بي | U4 | للأنابيب الناعمة ø4 | م-5AU-4 |
| ن4 | لأنابيب النايلون ø4 | م-5AN-4 | |
| U6 | للأنابيب الناعمة ø6 | م-5AU-6 | |
| ن6 | لأنابيب النايلون ø6 | م-5AN-6 | |
| تركيب بلمسة واحدة | 04 | ø4 | |
| 06 | ø6 | ||
| ① اتجاه مدخل الفراغ | ⑦ مدخل الفراغ | |||||||||
| T | رَأسِيّ |
|
ب3ب5U4ن4U6ن60406 |
|||||||
| R | جانبي |
|
0406 |
|||||||
| Y |
|
U4ن4U6ن6ب5 |
||||||||
|

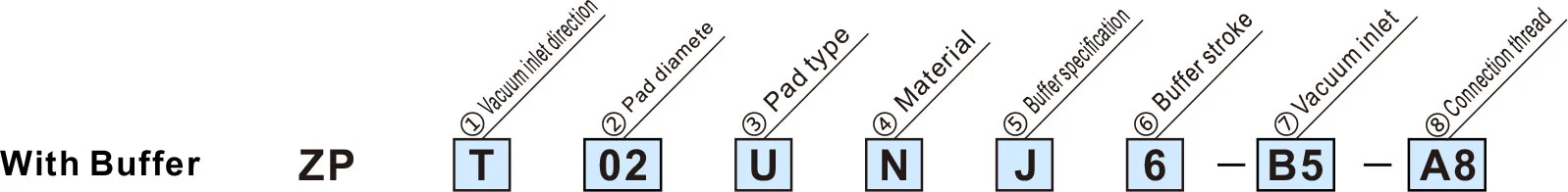

③ نوع الوسادة
② قطر الوسادة (مم)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | النوع المسطح/النوع البيضاوي | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | نوع منفاخ | — | — | ● | ● | — | — | — | — | — | — |
| يوتا | نوع مسطح رقيق | — | — | — | — | ● | ● | ● | — | — | — |
| ط م | نوع مسطح رفيع مع أضلاع | — | — | — | — | ● | ● | ● | — | — | — |
| ④ المادة | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأزرق هو نماذج مخصصة.
| ⑤ مواصفات المخزن المؤقت | |
| J | الدورية |
| K | غير الدورية |
| ج.ن | الدورية (بدون لوحة عازلة) |
| كن | غير الدورية (بدون لوحة عازلة) |
| ⑥ السكتة الدماغية العازلة | |
| 6 | 6 ملم |
| 10 | 10 ملم |
| 15 | 15 ملم |
| 25 | 25 ملم |
| ⑦ مدخل الفراغ | |||
| ما لو الخيط | أ5 | م5 × 0.8 | |
| أ6 | م6 × 1.0 | ||
| فيما لو الموضوع | ب3 | م3 × 0.5 | |
| ب5 | م5 × 0.8 | ||
| تركيب بارب | U4 | للأنابيب الناعمة ø4 | م-5AU-4 |
| ن4 | لأنابيب النايلون ø4 | م-5AN-4 | |
| U6 | للأنابيب الناعمة ø6 | م-5AU-6 | |
| ن6 | لأنابيب النايلون ø6 | م-5AN-6 | |
| تركيب بلمسة واحدة | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ موضوع الاتصال | |
| أ8 | M8 × 1.0 |
تحديد
| حلقة القفل/نوع الوسادة | قطر/أبعاد الوسادة | طلب | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| بدون حلقة القفل | نوع مسطح (ش) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | لقطع العمل ذات الأسطح المسطحة وغير المشوهة |
| النوع البيضاوي (ش) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | لقطع العمل ذات القيود على سطح الامتزاز | |
| نوع مسطح رقيق (يوتا) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | لقطع العمل الناعمة مثل الصفائح الرقيقة أو الفينيل. يمكن تقليل التجاعيد أو التشوه أثناء الامتزاز. | |
| نوع مسطح رقيق مع الضلوع (ط م) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | لقطع العمل الناعمة مثل الصفائح الرقيقة أو الفينيل. يمكن إزالة قطع العمل بسهولة بفضل الأضلاع |
|
| نوع منفاخ (ب) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | للاستخدام في حالة عدم وجود مساحة لمخزن عازل أو لقطع العمل ذات الأسطح المائلة | |
| مع حلقة القفل | نوع مسطح (ش) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | لقطع العمل ذات الأسطح المسطحة وغير المشوهة |
| نوع مسطح مع الضلوع (ج) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | لقطع العمل التي تتشوه بسهولة. يمكن إزالة قطع العمل بسهولة بفضل الأضلاع | |
| نوع منفاخ (ب) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | للاستخدام في حالة عدم وجود مساحة لمخزن عازل أو لقطع العمل ذات الأسطح المائلة | |
| نوع عميق (د) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | لقطع العمل ذات الأسطح المنحنية أو لقطع العمل الكروية | |
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
