يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).

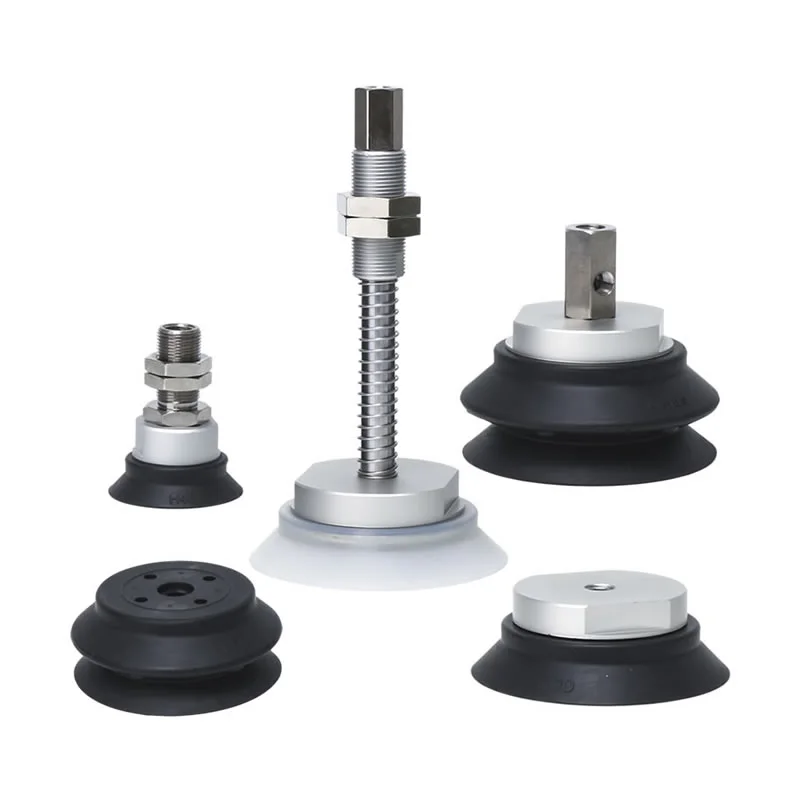

كؤوس شفط فراغية عالية الصلابة ZP
كشركة مصنعة رائدة في الصين، يقدم مصنعنا أكواب شفط فراغية عالية الصلابة ZP (قطر 40 - 125 مم) مخصصة للمهام الثقيلة. باعتبارنا موردًا رئيسيًا، فإننا نقدم مواد NBR والسيليكون والمواد المضادة للكهرباء الساكنة بتصميمات مبطنة لتخفيف التأثير. مثالي للأسطح الهشة وخطوط بطارية الليثيوم.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
كؤوس شفط فراغية عالية الصلابة ZP
وحدة الوسادة شديدة التحمل من سلسلة ZP
سلسلة ZPT للخدمة الشاقة مع وسادات فراغ المحول
سلسلة ZPT للخدمة الشاقة مع وسادات فراغ المحول
سلسلة ZPX شديدة التحمل مع وسادات تفريغ محول
سلسلة ZPX شديدة التحمل مع وسادات فراغ عازلة
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
تمثل أكواب الشفط عالية الصلابة ZP حلاً صناعيًا مصممًا خصيصًا للتعامل مع قطع العمل كبيرة الحجم أو الثقيلة أو القابلة للتشوه بسهولة. باعتبارنا مصنعًا متخصصًا في الصين، فقد قمنا بتصميم هذا المنتج بهيكل قاعدة كوب الشفط المقوى ومجموعة الحامل؛ وهذا يضمن مقاومة استثنائية للقوى الجانبية ويحافظ على ثبات فائق عند حمل الأحمال الثقيلة، مما يجعله مكونًا هوائيًا مخصصًا لا غنى عنه في مجال الأتمتة الصناعية الثقيلة.
المواصفات الفنية وتعدد الاستخدامات
1. خيارات القطر الكبير لتحقيق أقصى قدر من الرفع
لاستيعاب متطلبات الأحمال المتنوعة، تتوفر أكواب الشفط الفراغي عالية الصلابة ZP بعدة أقطار واسعة النطاق:
φ40، φ50، φ63، φ80، φ100، وφ125mm.
تسمح هذه الأحجام بمساحة اتصال عالية الفراغ، مما يوفر قوة الرفع اللازمة للمكونات الصناعية الثقيلة.
2. اختيار مواد متعددة لبيئات متنوعة
بيئة العمل تملي المادة. نحن نقدم مجموعة متنوعة من اللدائن عالية الجودة لضمان ازدهار كوب الشفط الخاص بك في تطبيقه المحدد:
NBR (مطاط النتريل):مقاومة ممتازة للزيت لبيئات السيارات والآلات.
مطاط السيليكون:مثالية لتطبيقات درجات الحرارة العالية والسلامة الغذائية.
البولي يوريثين والمطاط الفلوري:مقاومة عالية للتآكل وثبات كيميائي لخطوط التنظيف أو الطلاء الصناعية المتخصصة.
مواد مضادة للكهرباء الساكنة:حاسم للتجميع الإلكتروني والتعامل مع أشباه الموصلات.
3. التوسيد والتركيب المتكامل
السلامة والدقة يسيران جنبًا إلى جنب. نقدم لك أكواب الشفط الفراغي عالية الصلابة ZP ما يلي:
الإصدارات المبطنة:يخفف بشكل فعال من قوى التأثير أثناء التلامس، ويحمي الأسطح الهشة ويقلل من اهتزاز النظام.
الإصدارات غير المبطنة:بالنسبة للتطبيقات التي يفضل فيها الاتصال المباشر والصارم.

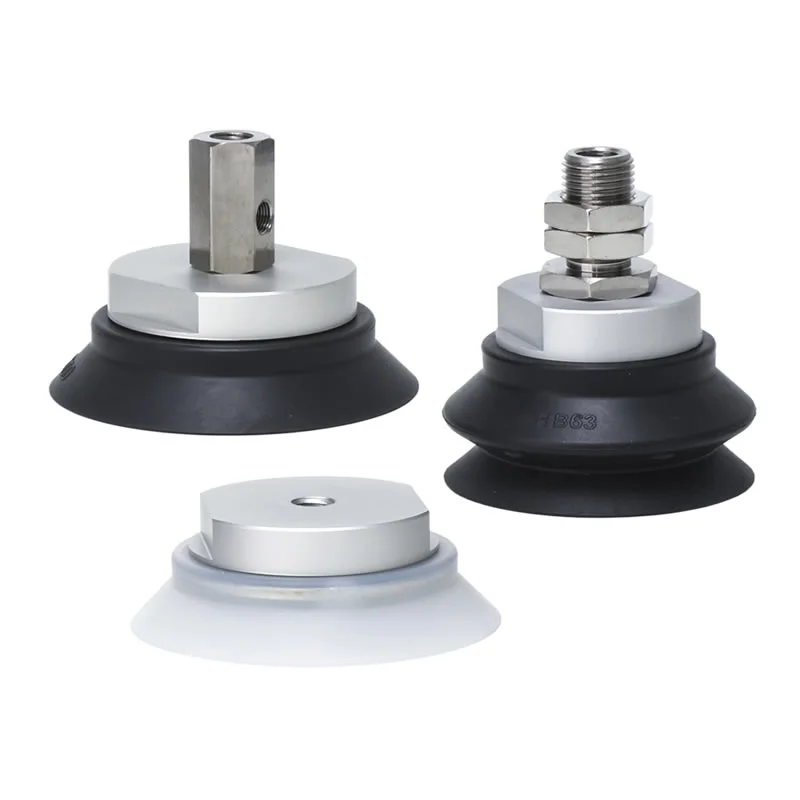

تركيب مرن:متوفر بخيوط خارجية أو داخلية ومنافذ تفريغ رأسية لتناسب تصميمات أجهزتك الحالية.
لماذا تختار أكواب الشفط عالية الصلابة من مصنع Commaelic ZP؟
1. تصميم القاعدة المعززة:تتميز أكواب الشفط عالية الصلابة من Commaelic ZP بصلابة معززة عند نقطة الاتصال بين كوب الشفط والتركيب، مما يقاوم بشكل فعال قوى القص الجانبية.
2. مجموعة واسعة من الأحجام:متوفرة بأحجام مختلفة من φ40 إلى φ125 مم، وقد تم تصميم أكواب الشفط هذه خصيصًا للتعامل مع الأشياء الثقيلة مثل الصفائح المعدنية شديدة التحمل والحجر والزجاج ذي المساحة الكبيرة، مما يضمن التصاق الصخور الصلبة.
3. كمورد لديه منشأة تصنيع خاصة به، تقدم Commaelic ثلاثة خيارات للمواد:
مكافحة ساكنة:مصمم خصيصًا لصناعات الإلكترونيات وأشباه الموصلات لمنع تلف المكونات الحساسة بسبب التفريغ الساكن.
جميع مكونات الفولاذ المقاوم للصدأ:مناسبة بشكل خاص لصناعة بطاريات الليثيوم أيون، وتلبية متطلبات المواد الخالية من النحاس والزنك، مع مقاومة عالية للتآكل ونظافة.
مطاط الفلوروكربون (FKM) وEPR:مثالية للبيئات الكيميائية أو العمليات ذات درجات الحرارة العالية (مثل قولبة الأجزاء المصبوبة بالحقن)، مما يوفر استقرارًا كيميائيًا ممتازًا ومقاومة للعوامل الجوية.

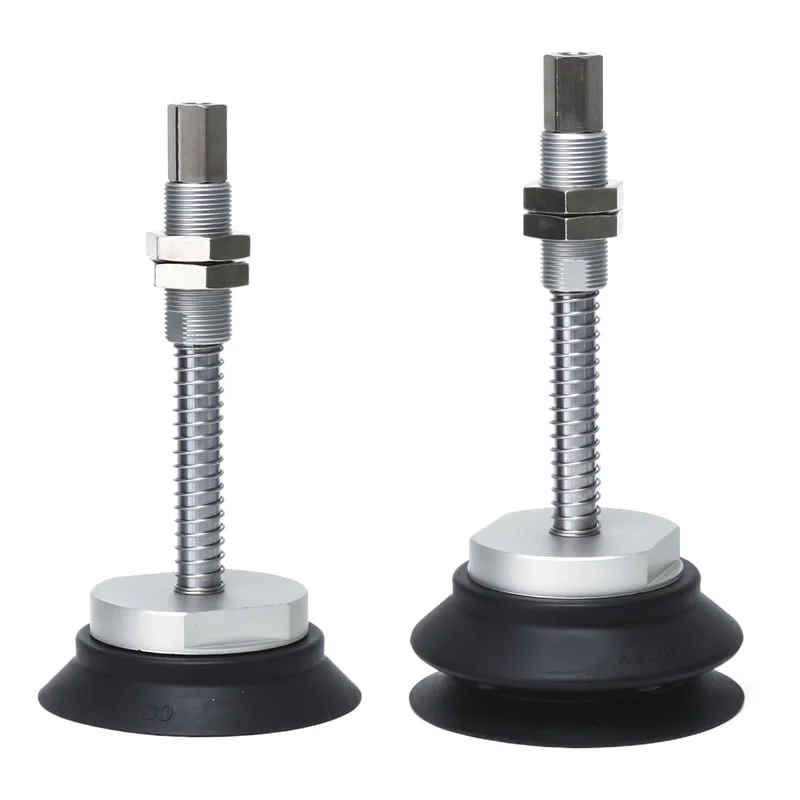

4. تكنولوجيا التوسيد الدقيقة:متوفر في إصدار مبطن، بنطاق شوط يتراوح بين 6 مم و50 مم. عندما يتصل كوب الشفط بالأسطح الهشة (مثل الزجاج الرقيق للغاية)، يمتص دعامة الوسادة طاقة التأثير اللحظية، مما يقلل بشكل كبير من الضوضاء ويطيل عمر المعدات.

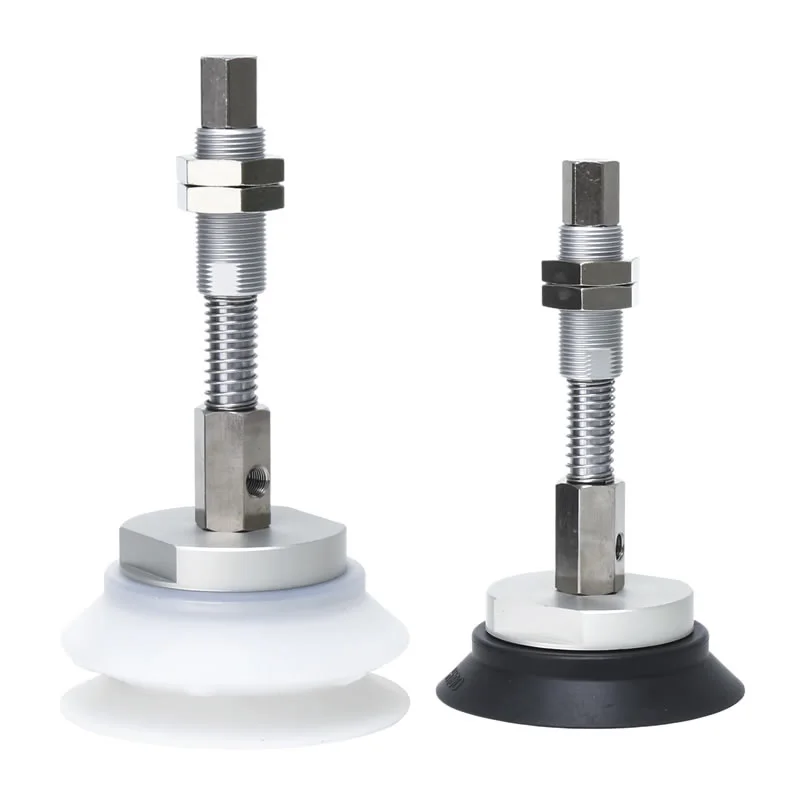

5. حلول الفراغ متعددة الاتجاهات:دعامة التثبيت لأكواب الشفط عالية الصلابة ZP تدعم تكوينات منافذ التفريغ الرأسية والجانبية، مع خيارات الخيوط الداخلية والخارجية القابلة للتحويل؛ يعمل هذا التصميم على تبسيط عملية التخطيط المكاني والتثبيت بشكل كبير في واجهة أدوات نهاية الذراع (EOAT).

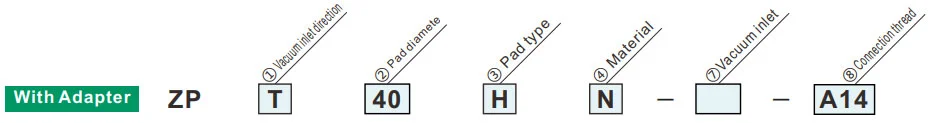

كيفية الطلب
| ②قطر الوسادة | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③نوع الوسادة | |
| H | مسطحة مع الضلع |
| غ.ب | نوع الخوار |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
الرمز الأخضر هو نماذج مخصصة
| ①اتجاه مدخل الفراغ | قطر الوسادة | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | رَأسِيّ |
|
⑦منفذ مكنسة كهربائية | خيط أنثى | ب6 | M6x1 | ● | — | — | ||||
| ب8 | M8x1.25 | ● | ● | — | |||||||||
| ب10 | M10x1.5 | ● | ● | — | |||||||||
| ب12 | م12x1.75 | — | ● | ● | |||||||||
|
ب16 | M16x1.5 | — | ● | ● | ||||||||
| ⑧ | خيط ذكر | أ14 | M14x1.0 | — | — | ||||||||
| أ16 | M16x1.5 | — | ● | ● | |||||||||
| X | جانبي |
|
خيط أنثى | ب8 | M8x1.25 | ● | — | — | |||||
| ب10 | M10x1.5 | ● | ● | ● | |||||||||
| ب12 | م12x1.75 | — | ● | ● | |||||||||
| ⑦ | ب01 | آر سي 1/8 | ● | ● | ● | ||||||||
| ②قطر الوسادة | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
الرمز الأخضر هو نماذج مخصصة
| ③نوع الوسادة | |
| H | مسطحة مع الضلع |
| غ.ب | نوع الخوار |
| ①اتجاه مدخل الفراغ | |
| T | رَأسِيّ |
| X | جانبي |
| ③نوع الوسادة | |
| H | مسطحة مع الضلع |
| غ.ب | نوع الخوار |

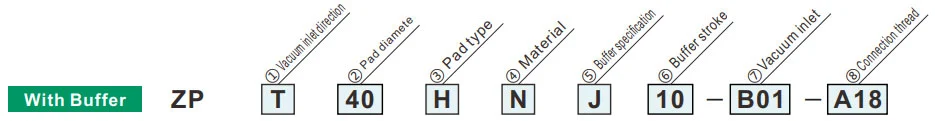

| ⑤مواصفات المخزن المؤقت | |
| J | الدورية (الألومنيوم، بدون جلبة) |
| جي بي | الدورية (النحاس، مع جلبة) |
| ج.ف | الدورية (الصلب، مع جلبة) |
| كيلو بايت | غير دوارة (نحاس، مع جلبة) |
| ⑦مدخل الفراغ | |
| ب01 | آر سي 1/8 |
| ②قطر الوسادة | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
الرمز الأخضر هو نماذج مخصصة
| قطر الوسادة | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥السكتة العازلة | 10 | 10 ملم | ● | ● | ● | ||||||
| 20 | 20 ملم | ● | — | — | |||||||
| 25 | 25 ملم | — | ● | ● | |||||||
| 30 | 30 ملم | ● | ● | ● | |||||||
| 50 | 50 ملم | — | ● | ● | |||||||
| 75 | 75 ملم | — | ● | ● | |||||||
| ⑧موضوع الاتصال | خيط ذكر | 100 | 100 ملم | — | — | ● | |||||
| أ14 | M14x1 | ● | — | — | |||||||
| أ18 | M18x1.5 | — | ● | — | |||||||
| أ22 | M22x1.5 | — | — | ● | |||||||
قوة رد الفعل الربيع
| موضوع الاتصال | تشديد عزم الدوران ± 5٪ [نيوتن · م] | السكتة الدماغية العازلة (مم) | قوة رد الفعل الربيع [N] | |||
| الألومنيوم (ي) | نحاس، مع جلبة (JB/KB) | الصلب، مع البطانة (JF) | عند 0 السكتة الدماغية | في السكتة الدماغية الكاملة | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
