يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).

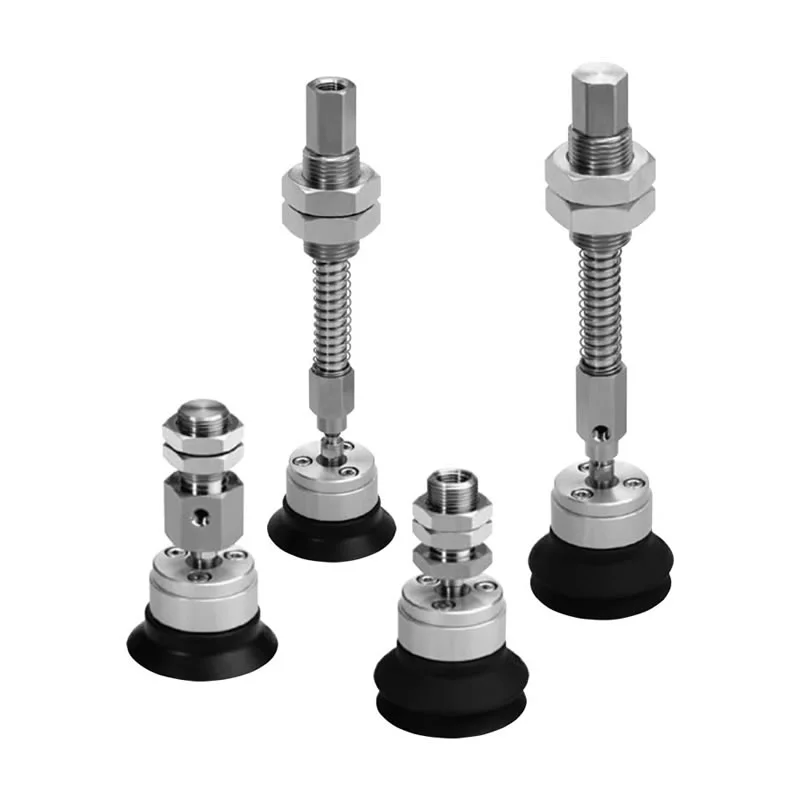

أكواب شفط فراغية ذات وصلة كروية عالية الصلابة ZP2
كشركة مصنعة محترفة، نحن ملتزمون بتزويدك بأكواب شفط فراغ ذات وصلة كروية عالية الجودة وعالية الصلابة ZP2. تتميز منتجاتنا بثبات استثنائي، مما يجعلها مناسبة بشكل خاص للتعامل مع قطع العمل الثقيلة وتلك ذات الأسطح غير المستوية. يتكيف تصميم المفصل الكروي الفريد تلقائيًا مع الأسطح المائلة، وبالتالي يعزز موثوقية الشفط بشكل كبير. تتوفر سلسلة المنتجات هذه في مجموعة واسعة من الأحجام والمواد - بما في ذلك NBR، والسيليكون، وPU، وFKM، وEPR - ويمكن تخصيصها لتلبية متطلبات التطبيق المحددة الخاصة بك. علاوة على ذلك، يتوفر تصميم حاجز اختياري لتوفير حماية شاملة لسطح قطع العمل الهشة.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج

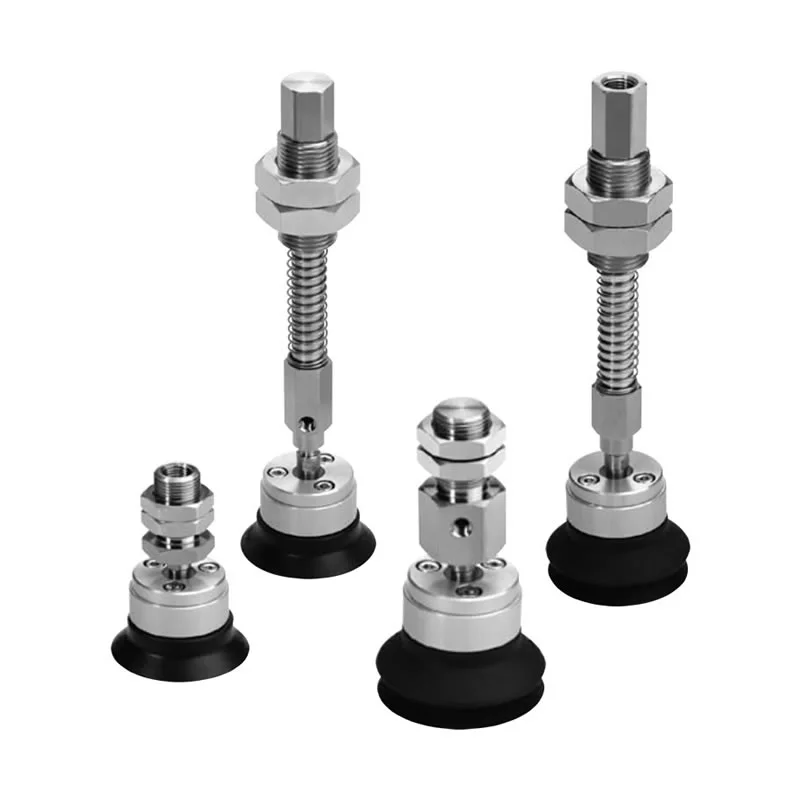

أكواب شفط فراغية ذات وصلة كروية عالية الصلابة ZP2
سلسلة ZP2-TF من نوع الوصلة الكروية الثقيلة مع وسادات فراغ المحول
سلسلة ZP2-TF من نوع الوصلة الكروية الثقيلة مع وسادات فراغ عازلة
سلسلة ZP2-XF من نوع الوصلة الكروية الثقيلة مع وسادات فراغ المحول
سلسلة ZP2-XF من النوع ذو الوصلات الكروية الثقيلة مع وسادات فراغ عازلة
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
باعتبارها شركة مصنعة لأكواب الشفط الفراغية ذات المفاصل الكروية ZP2 ذات التكلفة العالية والصلابة العالية، تستخدم Commaelec تقنيات متقدمة لختم الفراغ واحتجاز الضغط. إن أكواب الشفط الفراغي ذات المفاصل الكروية عالية الصلابة ZP2 عبارة عن قابض فراغ عالي التحمل مصمم لتطبيقات معالجة الأتمتة الصناعية. لقد تم تصميمه خصيصًا للإمساك بقطع العمل الثقيلة أو ذات الأسطح غير المستوية أو الموضوعة على منحدر. من خلال الجمع بين الإطار الهيكلي عالي الصلابة وآلية المفصل الكروي، يضمن كوب الشفط هذا قوة إمساك قوية بينما يقوم بضبط زاويته تلقائيًا ليتوافق بشكل مثالي مع سطح قطعة العمل، وبالتالي تعزيز استقرار الشفط والسلامة التشغيلية.
الميزات الرئيسية
هيكل عالي الصلابة:تعتبر أكواب الشفط ذات الوصلات الكروية عالية الصلابة ZP2 مثالية للتعامل مع قطع العمل الشاقة وتتميز بمقاومة عالية للتشوه
تصميم دوار مفصل كروي:يتكيف مع الأسطح غير المستوية أو المائلة.
شفط قوي:يضمن عمليات مناولة مستقرة وموثوقة.
مقاسات ومواد متعددة:يستوعب ظروف التشغيل المتنوعة.
آلية التوسيد الاختيارية:يقلل من تأثير الاتصال ويحمي قطعة العمل.
المزايا
صلابة عالية وشديدة التحمل
هيكل مقوى مصمم للتعامل مع قطع العمل الثقيلة دون تشوه
يحافظ على قوة الشفط المستقرة أثناء التشغيل الصناعي المستمر
تم تصنيعه بواسطة Commaelic مع رقابة صارمة على الجودة لضمان عمر خدمة طويل
وصلة كروية / تصميم دوار
يسمح بالتعديل الزاوي ليناسب الأسطح غير المستوية أو المائلة
يحسن أداء الختم ويقلل من تسرب الهواء
يعزز استقرار الإمساك في بيئات الإنتاج الحقيقية
أنواع الوسادة المتنوعة
تتوفر هياكل وسادة متعددة لتتناسب مع ظروف قطع العمل المختلفة
يدعم كلاً من الأسطح الملساء والمزخرفة قليلاً
اختيار مرن بناءً على احتياجات التطبيق
شقة مع الضلع
تعتبر أكواب الشفط ذات المفاصل الكروية عالية الصلابة ZP2 مناسبة للأسطح المسطحة والملساء، مثل الصفائح المعدنية والزجاج
تصميم مضلع يحسن الغلق ويمنع الانزلاق
يوفر شفطًا ثابتًا في التشغيل الآلي عالي السرعة
منفاخ
مناسب للأسطح المنحنية أو غير المستوية
يوفر تأثير التوسيد وتعويض الارتفاع
يقلل من أخطاء تحديد المواقع أثناء مهام الانتقاء والمكان
مجموعة واسعة من المواد
رقم الرقم القياسي:فعالة من حيث التكلفة ومقاومة للاهتراء للاستخدام العام
سيليكون:مناسبة لبيئات درجة الحرارة العالية
بو:متانة عالية للعمليات المتكررة
جبهة مالوكو:مقاومة كيميائية ممتازة
المواد المخصصة (على سبيل المثال، المضادة للكهرباء الساكنة) متاحة من Commaelic
أقطار كبيرة
تتوفر أكواب الشفط ذات المفاصل الكروية عالية الصلابة ZP2 في مجموعة واسعة من الأقطار — من φ40 إلى φ125 — لتلبية متطلبات الأحمال المتنوعة
توفر الأقطار الأكبر قوة إمساك أقوى للأجزاء الثقيلة
سهولة الاختيار على أساس الوزن وحالة السطح
تركيب مرن
يدعم اتصالات الخيط الداخلي والخارجي
متوافق مع المحولات والأقواس العازلة
خيارات مدخل فراغ عمودي أو جانبي لتخطيطات مختلفة
خيارات التخزين المؤقت
هيكل توسيد اختياري يقلل من التأثير أثناء التلامس
يحمي الأسطح الهشة مثل الزجاج أو المواد المطلية
يحسن سلامة التعامل وجودة المنتج
التطبيقات
خطوط الإنتاج الآلي والأذرع الآلية
التعامل مع الصفائح المعدنية والألواح الزجاجية والمكونات الكبيرة
بطاريات الليثيوم والصناعات الإلكترونية (تتوفر خيارات الفولاذ المقاوم للصدأ)
أي سيناريو يتطلب إمساكًا ثابتًا لقطع العمل الثقيلة أو غير المستوية

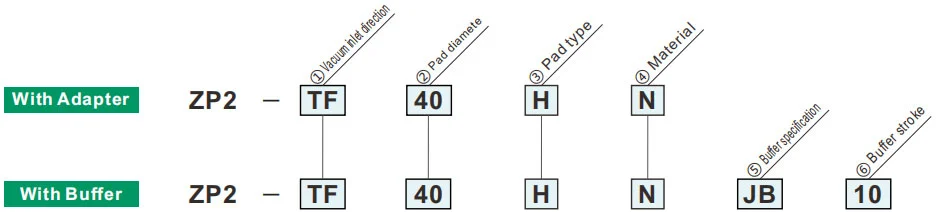

كيفية الطلب
| ①اتجاه مدخل الفراغ | |
| تف | رَأسِيّ |
| XF | جانبي |
| ②قطر الوسادة | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
الرمز الأخضر هو نماذج مخصصة
| ⑥السكتة العازلة | قطر الوسادة | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 ملم | ● | ● | ||||
| 25 | 25 ملم | ● | ● | ||||
| 30 | 30 ملم | ● | ● | ||||
| 50 | 50 ملم | ● | ● | ||||
| 75 | 75 ملم | ● | ● | ||||
| 100 | 100 ملم | — | ● | ||||
| ③نوع الوسادة | |
| H | مسطحة مع الضلع |
| غ.ب | نوع الخوار |
| ⑤ مواصفات المخزن المؤقت | |
| جي بي | الدورية (النحاس، مع البطانة) |
| ج.ف | الدورية (الصلب، مع البطانة) |
قوة رد الفعل الربيع
| موضوع الاتصال | تشديد عزم الدوران ± 5٪ [نيوتن · م] | السكتة الدماغية العازلة (مم) | قوة رد الفعل الربيع [N] | ||
| النحاس، مع البطانة (JB) | الصلب، مع البطانة (JF) | عند 0 السكتة الدماغية | في السكتة الدماغية الكاملة | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
