يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).

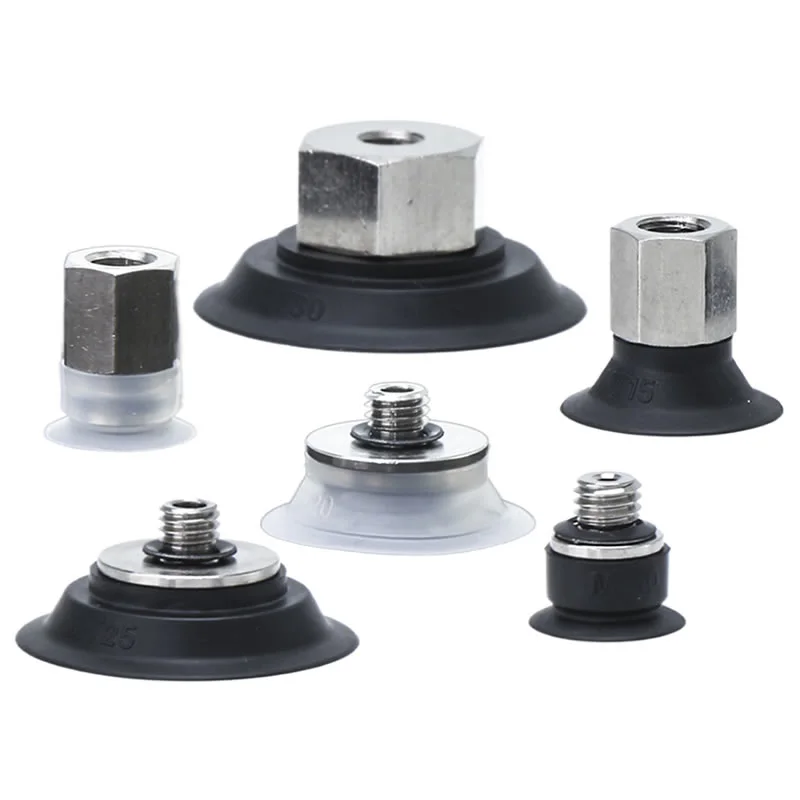

أكواب شفط مسطحة رفيعة ZP2
كشركة مصنعة رائدة في الصين، يقدم مصنعنا أكواب شفط فراغ مسطحة رفيعة مخصصة ZP2 (ø10-30mm). بفضل هيكل "MT" المحزز، يمنع حل Commaelic المباشر من المورد تشوه الأغشية والصفائح الرقيقة. نحن نخزن NBR والسيليكون الموصل، مع توفر جميع الأجزاء المصنوعة من الفولاذ المقاوم للصدأ لصناعة بطاريات الليثيوم.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
أكواب شفط مسطحة رفيعة ZP2

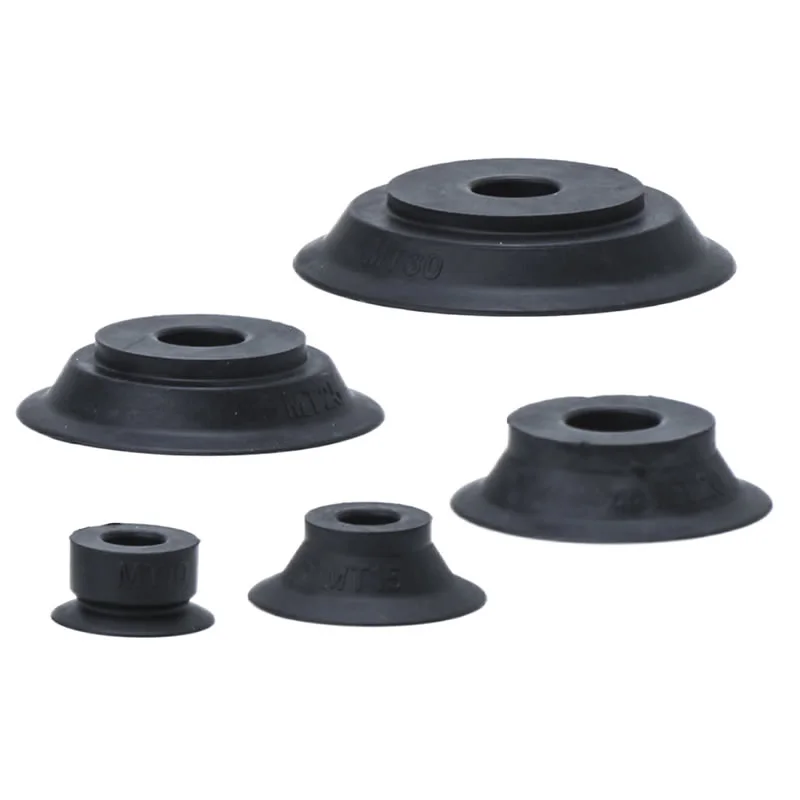

وحدة وسادة تفريغ مسطحة رفيعة من سلسلة ZP2
سلسلة ZP2-T مع وسادة فراغ مسطحة رفيعة للمحول
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد

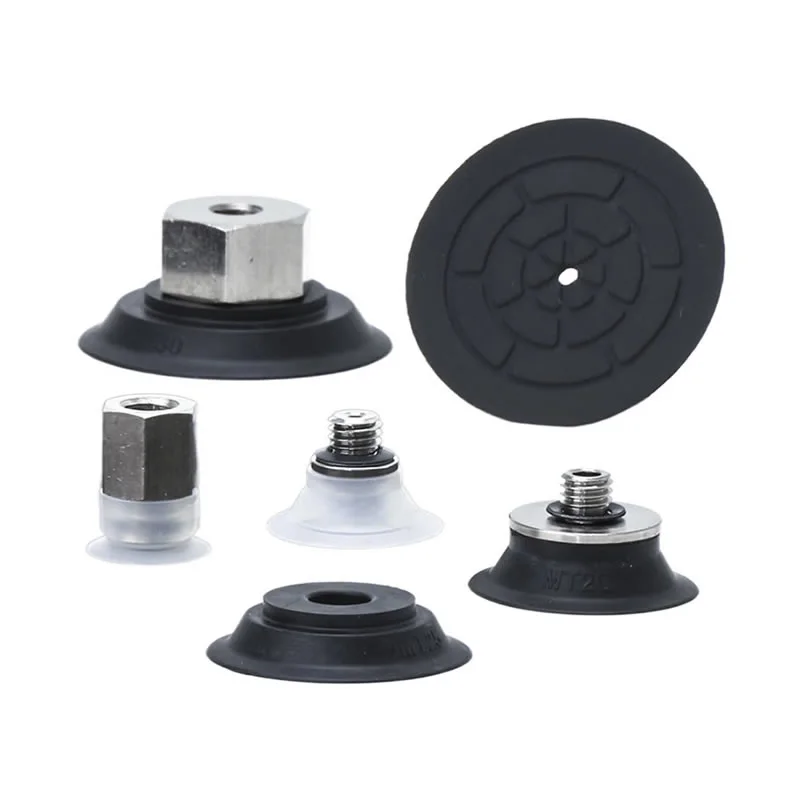

تعتبر أكواب الشفط المسطحة الرفيعة ZP2 مكونات دقيقة ضمن أنظمة الإمساك الهوائية، وهي مصممة خصيصًا للتعامل مع قطع العمل الرقيقة وسهلة التشوه. وفي المواصفات الصناعية، فإنها تحمل عادةً الرمز الهيكلي "MT"، مما يدل على دمج تصميم محزز متخصص داخل هيكلها الداخلي.
ميزات المنتج:إن كوب الشفط هذا يمنع بشكل فعال تشوه قطع العمل المسطحة أثناء الامتزاز، مما يجعله مثاليًا للألواح الرقيقة، والأفلام، وغيرها من المواد القابلة للتشوه بسهولة.
تحديد:كوب الشفط متوفر بأقطار مختلفة، بما في ذلك φ10، φ15، φ20، φ25، وφ30.
مواد كوب الشفط:تشمل الخيارات الشائعة NNBR (مطاط النتريل) وGS (مطاط السيليكون الموصل)، مع تصميم كل مادة لتناسب بيئات عمل محددة ومتطلبات الأجزاء.
مجالات التطبيق:تستخدم أكواب الشفط المسطحة الرفيعة ZP2 على نطاق واسع في التصنيع، وخطوط الإنتاج الآلي، والروبوتات والخدمات اللوجستية، وما إلى ذلك. ويمكن استخدامها لحمل الأشياء المسطحة الخفيفة أو المتوسطة الوزن مثل الزجاج والبلاستيك والمعادن.
التعليمات
ما هي المواد المتوفرة وما هي الاختلافات بينها؟
تتوفر أكواب شفط الفراغ المسطحة الرفيعة ZP2 في العديد من المواد لتتناسب مع ظروف العمل الحقيقية:
NBR: مقاومة جيدة للتآكل وفعالة من حيث التكلفة للاستخدام العام
السيليكون: مقاومة ممتازة للحرارة ولا يترك علامات، مثالي للأسطح الحساسة
PU (البولي يوريثين): متانة عالية لعمليات الدورة العالية
FKM (Fluororubber): مقاومة قوية للمواد الكيميائية والزيت
EPR: مناسب لمتطلبات بيئية محددة
تضمن Commaelic جودة المواد المتسقة وتدعم التخصيص لتطبيقات خاصة (على سبيل المثال، مقاومة للكهرباء الساكنة).
ما هي قطع العمل التي تعتبر أكواب الشفط المسطحة الرفيعة مناسبة لها؟
الأسطح الملساء والمسطحة مثل الصفائح المعدنية والزجاج والألواح البلاستيكية
قطع عمل رفيعة أو خفيفة الوزن تتطلب اتصالًا ثابتًا وموحدًا
التطبيقات التي تتطلب الحد الأدنى من التشوه وتحديد المواقع بدقة
يزيد التصميم المسطح الرفيع من منطقة الاتصال، مما يحسن الغلق ويقلل تسرب الهواء.
ما هو نطاق مقاومة درجات الحرارة؟
النطاقات النموذجية (حسب المادة):
NBR: -10 درجة مئوية إلى 80 درجة مئوية
السيليكون: -40 درجة مئوية إلى 200 درجة مئوية
بو: -20 درجة مئوية إلى 80 درجة مئوية
FKM: يصل إلى ~200 درجة مئوية مع ثبات كيميائي قوي
يمكن لشركة Commaelic أن توصي بالمواد المناسبة بناءً على درجة الحرارة والبيئة الفعلية لديك.
هل يمكن استخدامها مع دخول الفراغ الرأسي أو الأفقي؟
نعم. تدعم أكواب الشفط المسطحة الرقيقة ZP2 التثبيت المرن:
دخول فراغ عمودي (قياسي للإعدادات المدمجة)
الدخول الأفقي/الجانبي للأنظمة ذات المساحة المحدودة
متوافق مع المحولات والأقواس العازلة
توفر Commaelic خيارات اتصال متعددة لتناسب تخطيطات المعدات المختلفة.
كيفية الحفاظ عليها بشكل صحيح لإطالة العمر؟
تحقق بانتظام من عدم وجود تآكل أو تشققات أو تشوه على شفة الختم
حافظ على نظافة الأسطح لتجنب تأثير الغبار على أداء الختم
تجنب الضغط الفراغي المفرط أو المحاذاة غير الصحيحة
استخدم حوامل التخزين المؤقت لتقليل التأثير في العمليات عالية السرعة
استبدل الأكواب البالية في الوقت المناسب للحفاظ على استقرار النظام

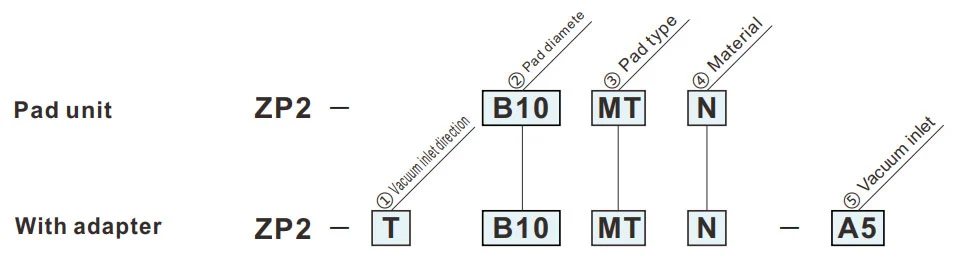

كيفية الطلب
- لامتصاص الصفائح الرقيقة أو الأفلام. سطح الامتزاز مع الأخدود.
- يتم تقليل تشوه السطح المسطح أثناء الامتزاز.
- غير مناسب لنقل قطع العمل التي تطبق حمولة.
- قد يتم إنشاء التجاعيد اعتمادًا على سمك الورقة.
- تأكد من السماكة قبل الاستخدام.
| ①اتجاه مدخل الفراغ | |
| T | رَأسِيّ |
| ③نوع الوسادة | |
| طن متري | مسطحة رقيقة (مع الأخدود) |
| ②قطر الوسادة (مم) | |
| ب10 | ø10 |
| ب15 | ø15 |
| ب20 | ø20 |
| ب25 | ø25 |
| ب30 | ø30 |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
| ⑤مدخل الفراغ | |
| ح5 | M5x0.8 (ذكر) |
| ب5 | M5x0.8 (أنثى) |
الأبعاد (مم)
الرمز الأخضر هو نماذج مخصصة.
طن متري
مسطحة رقيقة (مع الأخدود)
| نموذج | øأ | øB | درجة مئوية | øD | øE | |||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
||||||
| ZP2 | ب10 | طن متري |
N S U F جي إن ع |
10 | 11 | 8.5 | 6 | 4 |
| ب15 | 15 | 16 | ||||||
| ب20 | 20 | 21 | 13.5 | 10 | 6 | |||
| ب25 | 25 | 26 | 15 | |||||
| ب30 | 30 | 31 | 18 | |||||
نموذج للرجوع إليه: ZP2-B10MTN
أبعاد تركيب المحول
لوحة قابلة للتطبيق: B10MT/B15MT
لوحة قابلة للتطبيق: B20MT/B25MT/B30MT
ZP2-T
رَأسِيّ
ح5
| نموذج | øأ | øB | درجة مئوية | D | محول | |||||
|
① مكنسة اتجاه المدخل |
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
⑤ مكنسة مدخل |
||||||
| ZP2 | T | ب10 | طن متري |
N S U F جي إن ع |
ح5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| ب15 | 15 | 16 | ||||||||
| ب20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| ب25 | 25 | 26 | ||||||||
| ب30 | 30 | 31 | ||||||||
نموذج للرجوع إليه: ZP2-TB10MTGS-H5
ZP2-T
رَأسِيّ
ب5
| نموذج | øأ | øB | C | محول | |||||
|
① مكنسة inletdirection |
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
⑤ مكنسة مدخل |
|||||
| ZP2 | T | ب10 | طن متري |
N S U F جي إن ع |
ب5 | 10 | 11 | 8 | ZP2A-M04 |
| ب15 | 15 | 16 | |||||||
| ب20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| ب25 | 25 | 26 | |||||||
| ب30 | 30 | 31 | |||||||
نموذج للرجوع إليه: ZP2-TB10MTGS-B5
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
