يعد الشفط الفراغي حلاً أساسيًا "للإمساك المرن" في الأتمتة الصناعية مع أربع مزايا أساسية: الإمساك غير الضار، والقدرة على التكيف مع قطع العمل متعددة المواد/غير المنتظمة، والحماية النظيفة والبيئية، والتشغيل المرن. يمكن أن تتكيف مع الخصائص الصناعية المختلفة لقطع العمل (رقيقة/سميكة، دقيقة/خشنة، صحية/قياسية).
أكواب شفط فراغية مدمجة ZP3
يحتفظ مصنع Commaelic بمخزون واسع النطاق جاهز للشحن ويقدم خيارات عالية الجودة في المطاط والسيليكون والمواد المتخصصة - بما في ذلك المتغيرات المضادة للكهرباء الساكنة. تتميز أكواب الشفط المضغوطة ZP3 بقطر يتراوح من 1.5 مم إلى 16 مم؛ تم تصميم هذه المكونات المصغرة بدقة خصيصًا لصناعة الإلكترونيات.
انقر وابدأ التحديد
》الرجوع إلى معلومات المنتج
أكواب شفط فراغية مدمجة ZP3
وحدة وسادة التفريغ المدمجة من سلسلة ZP3
سلسلة ZP3-T مع وسادات تفريغ مدمجة للمحول
سلسلة ZP3-T مع وسادات تفريغ مدمجة عازلة
سلسلة ZP3-Y مع وسادات تفريغ مدمجة للمحول
سلسلة ZP3-Y مع وسادات تفريغ مدمجة عازلة
وصف
كيفية الطلب
المواصفات / المواد
التطبيقات
الموارد
تم تصميم أكواب الشفط المضغوطة ZP3 خصيصًا لصناعة الإلكترونيات، مما يوفر إمساكًا دقيقًا وموثوقًا للمكونات الصغيرة أو الحساسة. بأقطار تتراوح من 1.5 مم إلى 16 مم، فإنها تندمج بسلاسة في الإنتاج الآلي والأنظمة الآلية.
التعليمات
ما هي التطبيقات النموذجية؟
التعامل مع المكونات الإلكترونية الصغيرة ولوحات الدوائر.
نقل الأجزاء المعدنية الدقيقة وخلايا بطارية الليثيوم.
التكامل في خطوط التجميع الروبوتية لعمليات الالتقاط والمكان السريعة والمتكررة.
ما هي سلسلة ZP3P؟
نسخة عالية الأداء من ZP3 مصممة للتشغيل الآلي عالي الدورة.
توفر أحجامًا وأشكالًا وخيارات مواد متعددة، تلبي احتياجات الإمساك الصناعية المتنوعة.
ما هو الفرق بين ZP3 وZP3-T؟
ZP3:كوب فراغ مدمج قياسي للتعامل الدقيق.
ZP3-T:مُحسّن للبيئات ذات درجات الحرارة العالية أو الحساسة كيميائيًا، باستخدام مواد متخصصة.
ميزات التصميم الرئيسية
حجم صغير لمساحات التثبيت الضيقة.
اتجاهات مدخل فراغ مرنة (الرأسي والجانبي).
محولات اختيارية، وأقواس عازلة، وجميع الملحقات المصنوعة من الفولاذ المقاوم للصدأ.
مصممة للالتصاق المستقر والحد الأدنى من فقدان الفراغ.
ما هي المواد المتوفرة؟
مطاط وسيليكون عالي الجودة.
المتغيرات المضادة للكهرباء الساكنة للإلكترونيات.
ملحقات من الفولاذ المقاوم للصدأ لتطبيقات بطارية الليثيوم.
ما هو شكل الوسادة الذي يجب أن أستخدمه؟
مستوي:للحصول على أسطح ناعمة ومتساوية.
منفاخ أو عميق:للمكونات غير المستوية أو المشوهة قليلاً أو ذات النسيج.
الأشكال المخصصة:يمكن تخصيص أكواب شفط الفراغ المدمجة ZP3 لتلبية المتطلبات المحددة لقطعة العمل ومتطلبات نظام التكامل الآلي.

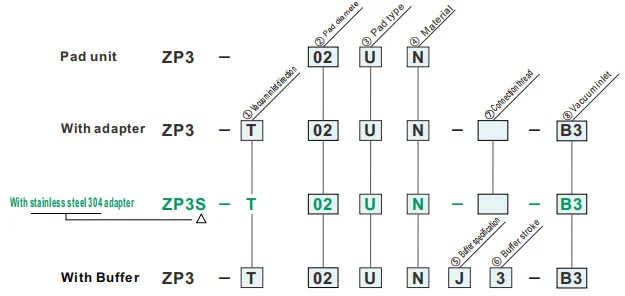

كيفية الطلب
| ①اتجاه مدخل الفراغ | ⑦ موضوع الاتصال | ⑧مدخل الفراغ | |||||
| T | رَأسِيّ |
|
— |
أ3A4 |
|||
|
— |
ب3 |
|||||
|
أ6 |
ب3U404U2 |
|||||
|
— |
ب304U2U4 |
|||||
| Y | جانبي |
|
ب3 |
ب304U2U4 |
|||
|
— |
ب304U2U4 |
|||||
| ②قطر الوسادة (مم) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③نوع الوسادة | |
| U | مستوي |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
| ⑤مواصفات المخزن المؤقت | |
| J | الدورية |
| K | غير الدورية |
| ⑥السكتة العازلة | |
| 3 | 3 ملم |
| 6 | 6 ملم |
| ⑦ موضوع الاتصال | |
| أ6 | M6x0.75 (خيط ذكر) |
| ب3 | M3x0.5 (خيط أنثى) |
| ⑧مدخل الفراغ | |
| أ3 | M3x0.5 (خيط ذكر) |
| A4 | M4x0.7 (خيط ذكر) |
| ب3 | M3x0.5 (خيط أنثى) |
| 04 | ø4 (تركيب بلمسة واحدة) |
| U2 | ø2 (تركيب الشائكة) |
| U4 | ø4 (تركيب الشائكة) |
قوة رد الفعل الربيع
| نوع الوسادة | مواصفات المخزن المؤقت | السكتة الدماغية العازلة (مم) | موضوع الاتصال | تشديد عزم الدوران ±5% [نيوتن · م] |
قوة رد الفعل الربيع [N] | |
| عند 0 السكتة الدماغية | في السكتة الدماغية الكاملة | |||||
| ø1.5~ø3.5 | J | 3,6 | م6x0.75 | 1.5-1.8 | 0.2 |
0.4 0.5 |
| K | M8x0.75 | 2.0-2.5 | ||||
| أبعاد تركيب المحول |
|
قطر الوسادة: ø4 ~ø8
|
|
قطر الوسادة: ø10 ~ø16
|
| ①اتجاه مدخل الفراغ | ⑦ موضوع الاتصال | ⑧مدخل الفراغ | ||
| T | رَأسِيّ |
|
— |
A4أ5ح5 |
|
— |
ب4ب5 |
||
|
أ10أ12 |
ب50406U2U4U6 |
||
|
— |
ب50406U2U4U6 |
||
| Y | جانبي |
|
ب5 |
ب50406U2U4U6 |
|
— |
ب50406U2U4U6 |
||
| ②قطر الوسادة (مم) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③نوع الوسادة | |
| أم | مسطحة مع الأخدود |
| B | منفاخ |
| ④المواد | |
| N | نبر |
| S | مطاط السيليكون |
| U | مطاط يوريتان |
| F | FKM |
| جي إن | NBR موصل |
| ع | مطاط السيليكون الموصل |
الرمز الأخضر هو نماذج مخصصة.
|
⑤مواصفات المخزن المؤقت
⑥السكتة العازلة (مم)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | الدورية | ● | ● | ● | — | — |
| جي بي | الدورية (مع البطانة) | — | — | — | ● | ● |
| K | غير الدورية | ● | ● | ● | ● | ● |
| ⑦ موضوع الاتصال | |
| أ10 | M10x1 (خيط ذكر) |
| أ12 | M12x1 (خيط ذكر) |
| ب5 | M5x0.8 (خيط أنثى) |
| ⑧مدخل الفراغ | |
| A4 | M4x0.7 (خيط ذكر) |
| أ5 | M5x0.8 (خيط ذكر) |
| ح5 | M5x0.8 (خيط ذكر) |
| ب4 | M4x0.7 (خيط أنثوي) |
| ب5 | M5x0.8 (خيط أنثى) |
| 04 | ø4 (تركيب بلمسة واحدة) |
| 06 | ø6 (تركيب بلمسة واحدة) |
| U2 | ø2 (تركيب الشائكة) |
| U4 | ø4 (تركيب الشائكة) |
| U6 | ø6 (تركيب الشائكة) |
الأبعاد (مم)
الرمز الأخضر هو نماذج مخصصة.
U
مستوي
| نموذج | øأ | øB | |||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
|||
| ZP2 | 015 | U |
N S U F جي إن ع |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
نموذج للرجوع إليه: ZP3-015UGN
أبعاد تركيب المحول
أم
مسطحة مع الأخدود
| نموذج | øأ | øB | درجة مئوية | øD | E | Y | |||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
|||||||
| ZP3 | 04 | أم |
N S U F جي إن ع |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
نموذج للرجوع إليه: ZP3-04UMGN
B
منفاخ
| نموذج | øأ | øB | درجة مئوية | øD | E | F | Y | |||
|
② وسادة ضياء. |
③ وسادة يكتب |
④ وسادة مادة |
||||||||
| ZP3 | 04 | B |
N S U F جي إن ع |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
نموذج للرجوع إليه: ZP3-04UMGN
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
| نوع الوسادة | قطر الوسادة (مم) | طلب | أسطح وأشكال قطع العمل النموذجية | |||||||
| مستوي | لوح | منحرف | ارتفاعات مختلفة | محدب | زيتية | |||||
|
|
|
|
|
|
|||||
| إعلان P مدمج | شقة (U) |
|
ø1.5~ø3.5 | لامتصاص قطع العمل ذات السطح المسطح وغير المشوه | ⚪ | X | X | X | X | X |
| مسطحة مع الأخدود (UM) |
|
ø4~ø16 | لقطعة الشغل التي من المحتمل أن تتشوه | ⚪ | X | X | X | X | △ | |
| منفاخ (ب) |
|
ø4~ø16 | لامتصاص قطع العمل ذات السطح المائل | ⚪ | △ | ⚪ | X | △ | X | |
مادة الوسادة وخصائصها
⚪: تأثير قليل أو معدوم △: يمكن استخدامه حسب الظروف X: غير مناسب
|
مادة
صفات
|
رمز | مقياس التحمل النظام المنسق (±5°) |
لون ل ممحاة |
التشغيل درجة حرارة النطاق (درجة مئوية) |
زيت مقاومة الغازولين |
زيت مقاومة البنزول |
قاعدة مقاومة |
حامض مقاومة |
قابلية الطقس | الأوزون مقاومة |
كشط مقاومة |
ضد للماء | مذيب مقاومة (البنزين والتولوين) |
طلب |
| نبر | N | 50 | أسود | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | نقل الأعمال العامة، الكرتون المضلع، ألواح القشرة، ألواح الحديد وغيرها |
| مطاط السيليكون | S | 45 ~ 50 | أبيض | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات، الإزالة من الصب، العمل الرقيق، معالج الطعام |
| مطاط يوريتان | U | 50 ~ 60 | بني | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | لوح مموج، لوح حديد، لوح قشرة |
| FKM | F | 60 | أسود | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | العمل الكيميائي |
| NBR موصل | جي إن | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | الأعمال العامة لأشباه الموصلات (مقاومة الكهرباء الساكنة) | |
| مطاط السيليكون الموصل | ع | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | أشباه الموصلات (الكهرباء الساكنة) |
يغطي الجدول أعلاه فقط الخصائص العامة للمواد المطاطية الموضوعة. الرمز الأزرق هو نماذج مخصصة.
الخطوط العريضة لتطبيقات المكونات الهوائية (كوب الشفط الفراغي) في المجالات الصناعية المختلفة
I. نقاط القوة الأساسية
ثانيا. استخراج التطبيقات حسب الصناعة
أ- الطب والصناعة الطبية
A.1: المتطلبات الأساسية:نظيفة وخالية من التلوث (متوافقة مع إدارة الغذاء والدواء الأمريكية/GMP)، لطيفة وغير ضارة، ومنع التلوث المتبادل
أ.2 السيناريوهات الرئيسية:
1. التعبئة الدوائية: زجاجة الدواء / لوحة الأدوية / التقاط كيس التسريب (كوب شفط سيليكون من الدرجة الغذائية، لا تساقط الجسيمات)
2. تجميع الأجهزة الطبية: الأدوات الجراحية/القسطرة الطبية/قطع الأطراف الاصطناعية (الضغط السلبي القابل للتعديل، الحماية من التشوه)
3. المختبر البيولوجي: طبق بتري/أنبوب الطرد المركزي/نقل بطاقة الكاشف (مقاوم للمواد الكيميائية، متوافق مع التعقيم)
ب. صناعة الإلكترونيات وأشباه الموصلات
ب.1 المتطلبات الأساسية:مضاد للكهرباء الساكنة (10⁶-10¹¹Ω)، تحديد موضع دقيق (خطأ ≥0.01 مم)، مقاومة للخدش
ب.2 السيناريوهات الرئيسية:
1. الرقاقة/أشباه الموصلات: التعامل مع الرقاقة، تغليف الرقاقة (سيراميك مسامي/كوب شفط سيليكون مضاد للكهرباء الساكنة، ضغط سلبي موحد لمنع التمزق)
2. ثنائي الفينيل متعدد الكلور/المكونات: ثنائي الفينيل متعدد الكلور المرن، والمكونات الدقيقة (مقاومات 0402) مثبتة على السطح (أكواب شفط رفيعة من السيليكون/الجيل/الميكروبات لمنع التجاعيد/التمزق)
3. العرض: لوحة LCD/OLED، مقبض زجاجي يعمل باللمس (مادة عالية الشفافية، لا توجد بقع أو خدوش)
ج- صناعة السيارات وقطع غيارها
ج.1 المتطلبات الأساسية:شفط كبير (قرص شفط فردي ≥500N)، تكيف متعدد المواصفات (معدن/بلاستيك/زجاج)، غير قابل للانزلاق
ج.2 السيناريوهات الرئيسية:
4. تصنيع الجسم: لحام الصفائح الفولاذية / معالجة إطار الباب (مطاط ذو قطر كبير / مجموعة أكواب متعددة الشفط، نسيج مضاد للانزلاق)
5. الزجاج / الجزء الداخلي: تركيب الزجاج الأمامي، نقل سطح المقعد الجلدي (أكواب شفط من السيليكون / الإسفنج المقاوم لدرجة الحرارة، حماية من التشوه)
6. الأجزاء: جسم أسطوانة المحرك / مقبض مبيت علبة التروس (فراغ + قفل ميكانيكي، مضاد للسقوط)
د- صناعة المواد الغذائية والتغليف
د.1 المتطلبات الأساسية:مادة صالحة للطعام (معتمدة من إدارة الغذاء والدواء الأمريكية)، سهلة التنظيف، ومقاومة للسحق
د.2 السيناريوهات الرئيسية:
1. التعامل مع الطعام: المخبوزات / اللحوم الطازجة / فرز الفاكهة (كوب شفط إسفنجي منخفض الشفط، عديم الرائحة وسهل الغسل)
2. أتمتة التغليف: فتح كيس التغليف، قولبة الكرتون المعقم (إزالة ثابتة/شفط متعدد النقاط، مناسب للتغليف الرقيق/الصلب)
هـ- صناعة الخدمات اللوجستية والتخزين
هـ.1 المتطلبات الأساسية:التكيف الفعال (مواصفات متعددة للسلع)، الضغط المستقر، مقاومة السقوط
ه.2 السيناريوهات الرئيسية:
1. التعامل مع الكرتون: فرز كرتون التجارة الإلكترونية (مجموعة الشفط القابلة للتعديل، ضغط الفراغ)
2. اللوحة/اللفة: نقل لفة اللوح الخشبي/الفيلم البلاستيكي (شريط طويل/كوب شفط حلقي، امتصاص موحد لمنع الإزاحة)
و- الطاقة الجديدة والصناعات الخاصة
F.1 الطاقة الجديدة (بطارية الليثيوم/ الكهروضوئية):
1. لوحة بطارية الليثيوم (كوب الشفط المسامي المضاد للكهرباء الساكنة، مضاد للغبار)، الزجاج الكهروضوئي (كوب الشفط السيليكوني الكبير، بدون خدش)
F.2 الطباعة والورق
1. التقاط الورق/المطبوعات (مادة ورقية ماصة، ضغط سلبي طفيف لمنع التمزق وتلوث الحبر)
ثالثا. ملخص منطق التكيف الأساسي
| خصائص الشغل | برنامج التكيف ماصة | سيناريوهات الصناعة المقابلة |
| رقيقة / هشة / دقيقة | مادة السيليكون/السيراميك، ضغط سلبي صغير، فوهة شفط صغيرة | أشباه الموصلات الإلكترونية، الأدوية |
| أشياء ثقيلة/حجم كبير | مادة مطاطية، كوب شفط بقطر كبير، مجموعة أكواب متعددة الشفط | السيارات واللوحات اللوجستية |
| الصحة/الوقاية من التلوث | سيليكون من الدرجة الغذائية/الطبية، هيكل سهل التنظيف | الطب والغذاء |
| الأسطح الناعمة/غير المنتظمة | مادة إسفنجية، كوب شفط قابل للتشوه | ديكورات سيارات، طعام |
| متطلبات الاستاتيكيه | سيليكون مضاد للكهرباء الساكنة، بمساعدة الرياح الأيونية | أشباه الموصلات الإلكترونية |
دليل التثبيت
تحميل قوات الدفاع الشعبي
تحذير + تنبيه (اقرأ قبل الاستخدام)
تحميل قوات الدفاع الشعبي
